FRANÇAIS

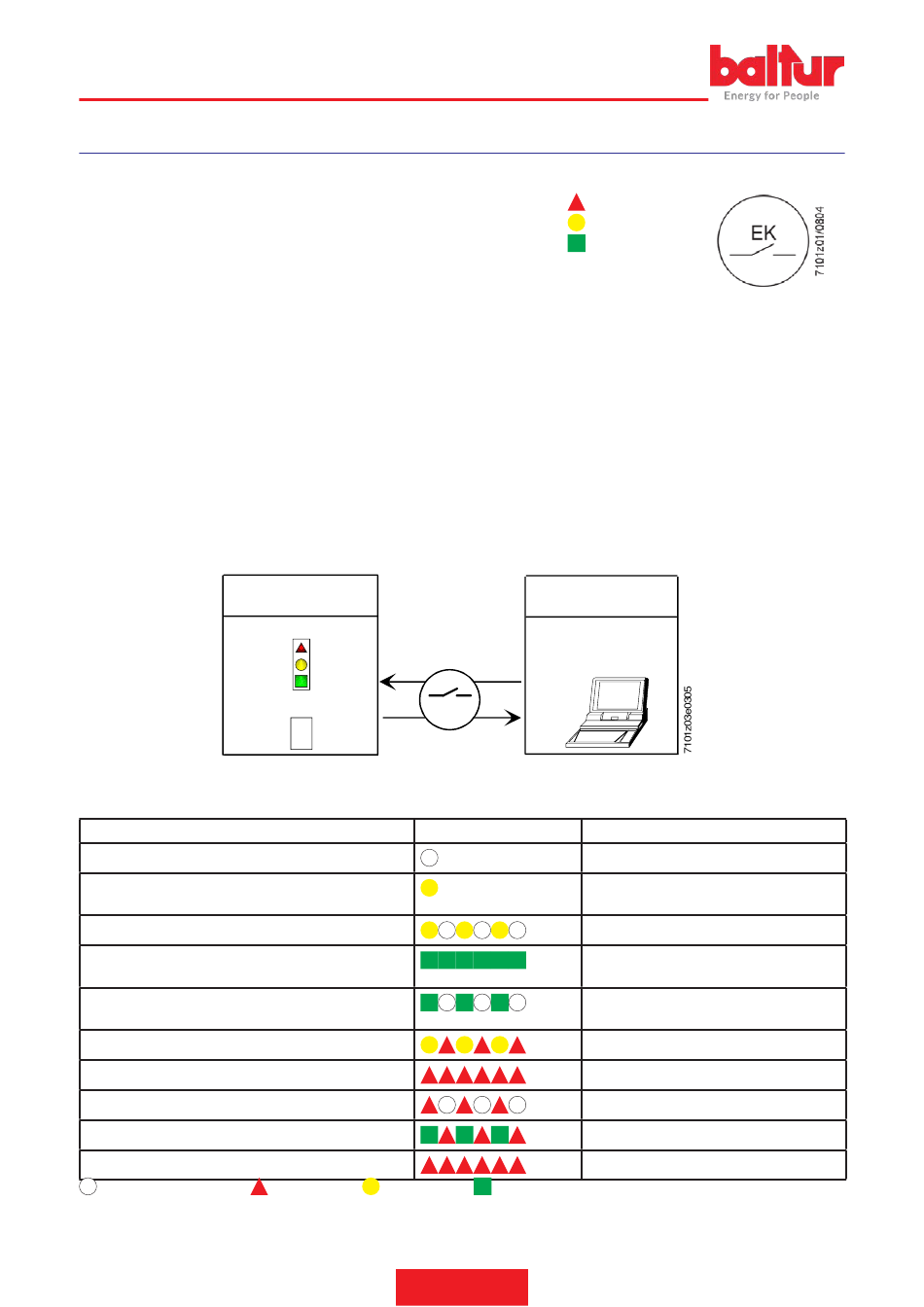

SYSTÈME DE COMMANDE ET CONTRÔLE LMO...
FONCTIONNEMENT.
Le bouton de déblocage « EK...» est l'élément principal qui permet d'accéder à
toutes les fonctions de diagnostic (activation et désactivation) et de débloquer le
dispositif de commande et contrôle.
La « DEL » multicolore donne l'indication de l'état du dispositif de commande et de
contrôle durant le fonctionnement et durant la fonction de diagnostic.
« DEL » et « EK... » sont positionnés sous le bouton-poussoir transparent. En appuyant sur ce bouton-poussoir on procède au déblocage
du dispositif de commande et de contrôle.
Deux fonctions de diagnostic possibles :
1. Indication visuelle directement sur le bouton-poussoir de déblocage : fonctionnement et diagnostic de l'état du dispositif.
2. Diagnostic avec interface : dans ce cas, il faut utiliser le câble de connexion OCI400 lequel peut être branché à un ordinateur avec
logiciel ACS400, ou aux analyseurs de gaz des différents constructeurs.
INDICATION VISUELLE.
Durant le fonctionnement le bouton-poussoir de déblocage montre la phase dans laquelle le dispositif de commande et contrôle se trouve.
Les séquences de couleurs et leur signification sont indiquées dans le tableau. Pour activer la fonction diagnostic, appuyer pendant au
moins 3 secondes sur le bouton-poussoir de déblocage. Un clignotement rapide de couleur rouge indiquera que la fonction est opérante.
D'une manière analogue, pour désactiver la fonction, appuyer pendant au moins 3 secondes sur le bouton-poussoir de déblocage (la
commutation sera indiquée par une lumière jaune clignotante).
Position de fonctionnement
Tableau des codes couleurs
Condition
Conditions d'attente, autres états intermédiaires
Préchauffage de l'huile combustible « ON », temps
d'attente 5 s. max (tw)
Phase d'allumage
Fonctionnement correct, intensité du courant du détec-
teur de flamme supérieure à la valeur minimale admise
Dysfonctionnement, intensité du courant du détecteur de
flamme inférieure à la valeur minimale admise
Diminution tension d'alimentation
Condition de blocage brûleur
Signalisation de panne (se référer à la légende couleurs)
Feu parasite en cours d'allumage du brûleur
Feu clignotant rapide pour diagnostic
AUCUNE LUMIÈRE.
Diagnostic
> 3 s
EK
xxxxxxxx
xxxxxxxx
xxxxxxxx
xxxxxxxx
xxxxxxxx
xxxxxxxx
Séquence couleurs
. . . . . . . . . Fixe
ROUGE. JAUNE.
18 / 28
0006080923_201809
ROUGE
JAUNE
VERT
Position de fonctionnement
Interface PC / analyseur
diagnostic
Couleurs
Aucun feu
Jaune fixe
Jaune intermittent
Vert
Vert intermittent
Jaune et Rouge alternés
Rouge
Rouge intermittent
Vert et Rouge alternés
Rouge clignotant rapide
VERT.
