Preparación del asa y del monitor LCD
Preparación del asa y del monitor LCD
Cuando acople la unidad de fijación del monitor LA-V1
1
al asa HDU-2 o directamente al cuerpo mismo de la cámara. Si desea obtener más información sobre cómo
28
ajustar el monitor LCD, consulte
1
Accesorio suministrado con el C200; accesorio opcional para el C200B.

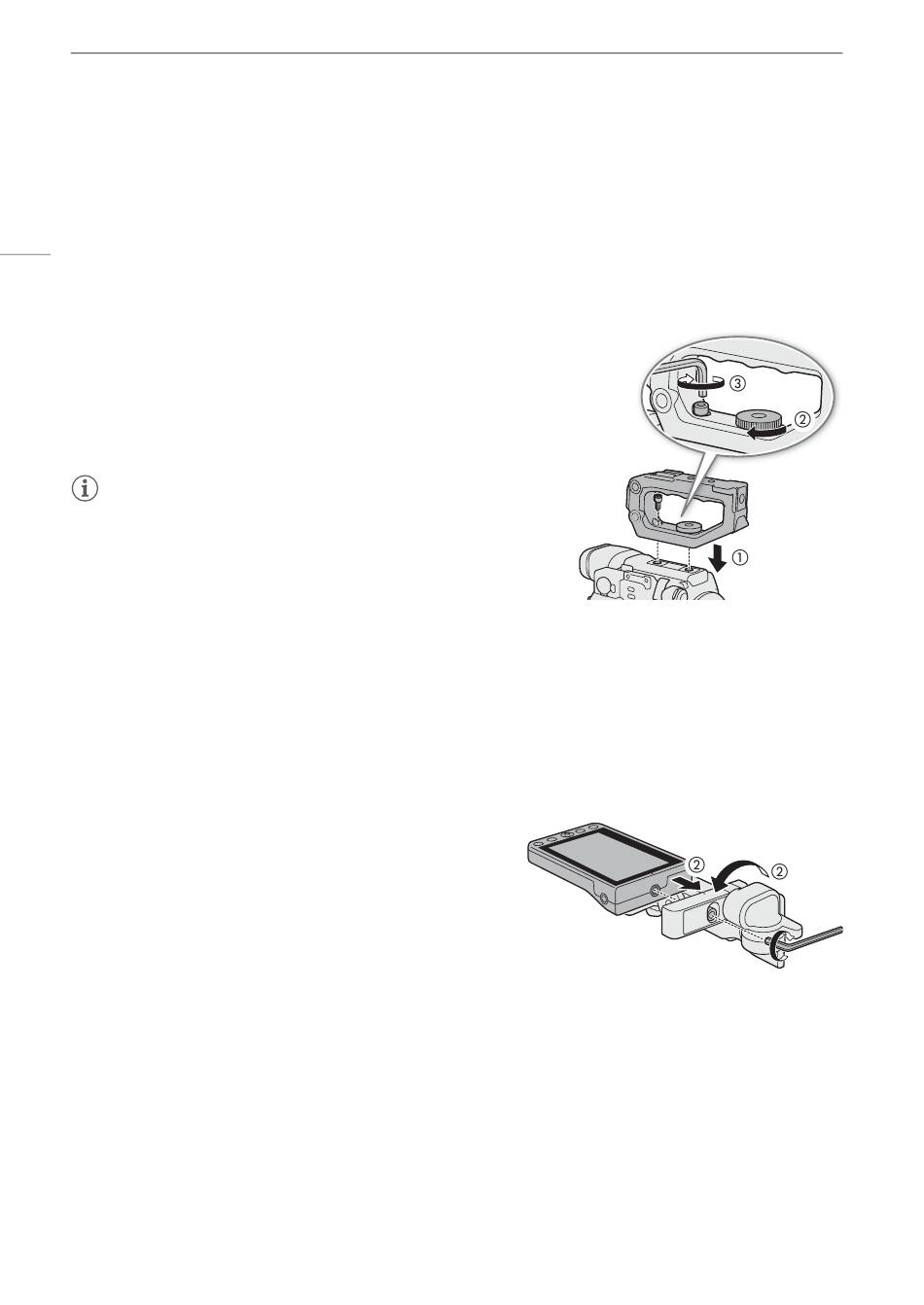

Instalación del asa HDU-2
1 Acople el asa a la cámara.
2 Gire el tornillo de fijación
3 Utilice la llave hexagonal
el asa de manera segura.
2
Suministrado con el asa HDU-2.
NOTAS
• El asa tiene roscas de 0,64 cm (1/4"), lo que le ofrece la opción de
acoplar un gran número de accesorios disponibles en los
establecimientos comerciales.
• El asa tiene dos orificios pasantes (∅ 8,8 mm) a una distancia entre
centros de 35,5 mm.
Colocación y extracción del monitor LCD LM-V1
Una vez que el monitor LCD esté acoplado a la unidad de fijación del monitor, puede acoplarlo al cuerpo de la
cámara o al asa. Más adelante encontrará más información sobre el uso del panel LCD y el ajuste de la pantalla
LCD (A 40).
Acoplamiento del monitor LCD
Para acoplar el monitor LCD al asa
1 Ajuste el interruptor Q en OFF.
2 Gire la montura del monitor LCD 180° hacia el tornillo de
bloqueo de la unidad de fijación del monitor y acople el
monitor LCD.
• Alinee las marcas Í del monitor LCD y de la montura
del monitor LCD.
• Utilice la llave hexagonal
fijación del monitor LCD en la montura del monitor LCD.
1
Suministrado con el asa HDU-2.
• Según sus necesidades, puede montar el monitor LCD de forma que quede orientado hacia usted o en
dirección opuesta.
3 Alinee la montura de la unidad de fijación del monitor a la montura del accesorio frontal del asa y apriete el
tornillo de bloqueo de la unidad de fijación del monitor.
Uso del monitor LCD
2
y el tornillo de cabeza hexagonal
1
(para tornillos de 1/4", 0,64 cm) para fijarla de manera segura con el perno de
1 1
al monitor LCD LM-V1 , puede acoplar el monitor LCD
Ajuste de la pantalla LCD o del visor
(A 40) y
2
para fijar
(A 41).
