12
Programar: Mecanizadoen múltiples ejes
12.2 La función PLANE: Girar el plano de mecanizado (opción #8)

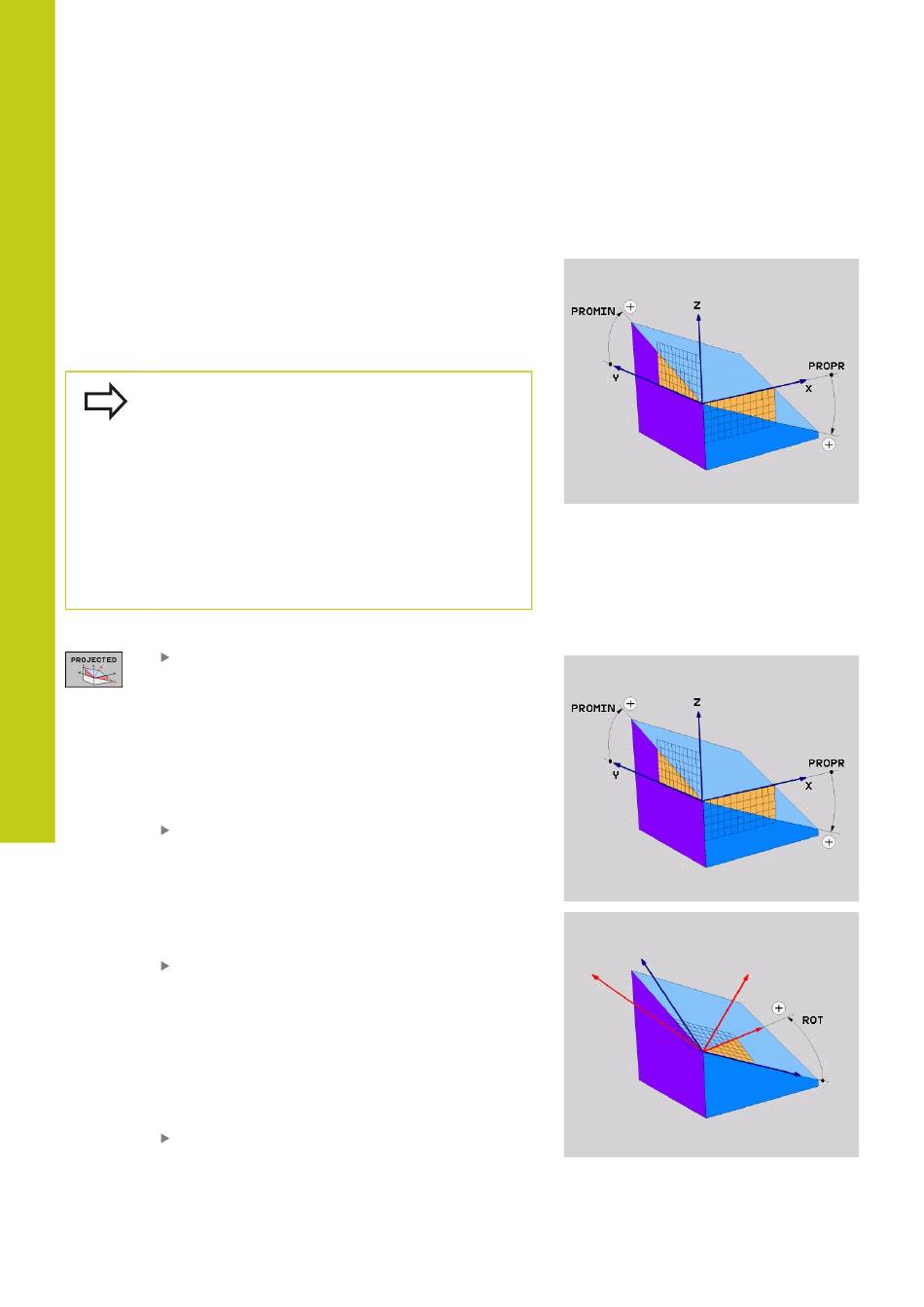

Definir el plano de mecanizado mediante el ángulo
de proyección: PLANE PROJECTED
Aplicación
Mediante los ángulos de proyección se define un plano de
mecanizado, para ello indicando dos ángulos, que se pueden
obtener mediante la proyección del primer Plano de coordenadas
(Z/X para el eje de herramienta Z) y del segundo plano de
coordenadas (Y/Z para el eje de herramienta Z) en el plano de
mecanizado a definir.
Antes de la programación deberá tenerse en
cuenta
Los ángulos de proyección solo pueden utilizarse
cuando las definiciones de ángulo se refieran a
un bloque rectangular. De lo contrario aparecen
distorsiones en la pieza.
Descripción de parámetros para el comportamiento
del posicionamiento.
Información adicional:
comportamiento de posicionamiento de la función
PLANE, página 453
Parámetros de introducción
¿Ángulo de proyección 1er ¿plano de
coordenadas?: ángulo proyectado del plano
de mecanizado inclinado en el primer plano de
coordenadas del sistema de coordenadas de la
máquina (Z/X para el eje de herramienta Z). Rango
de introducción de -89.9999° a +89.9999°. El eje
de 0° es el eje principal del plano de mecanizado
activo (X con eje de herramienta Z, dirección
positiva)
¿Ángulo de proyección 2o ¿plano de
coordenadas?: ángulo proyectado en el segundo
plano de coordenadas del sistema de coordenadas
de la máquina (Y/Z para el eje de herramienta Z).
Rango de introducción de -89.9999° a +89.9999°.
El eje de 0° es el eje transversal del plano de
mecanizado activo (Y con eje de herramienta Z)
Ángulo ROT del plano ¿Plano?: Giro del sistema
de coordenadas inclinado alrededor del eje de la
herramienta inclinado (corresponde conforme al
sentido a una rotación con ciclo 10 GIRO). Con
el ángulo de rotación se puede determinar, de
una forma simple, la dirección del eje principal del
plano de mecanizado (X en eje de la herramienta
Z, Z en eje de la herramienta Y). Rango de
introducción de -360° a +360°.
Continuar con las propiedades de posicionamiento
Información adicional:
comportamiento de posicionamiento de la función
PLANE, página 453
442
Determinar el
Determinar el
HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015
