Gima 33676 Manual Del Usuario
Medidor de apnea del sueño con pantalla
Ocultar thumbs
Ver también para 33676:
- Manual del usuario (373 páginas) ,
- Manual de usuario (188 páginas) ,
- Manual del usuario (93 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
PROFESSIONAL MEDICAL PRODUCTS

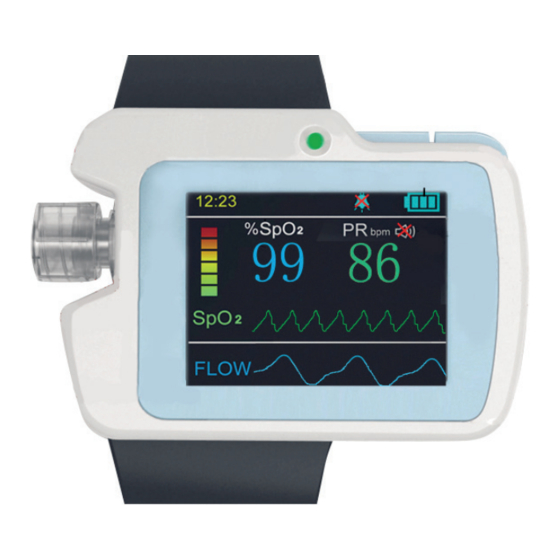

MEDIDOR DE APNEA
DEL SUEÑO CON PANTALLA
Manual del usuario
ATENCIÓN: Los operadores tienen
que leer y entender completamente
este manual antes de utilizar el producto.
33676 / RS01
CONTEC MEDICAL SYSTEMS CO., LTD
ADD: No 112 Qinhuang West Street,
Economic & Technical Development Zone,
Qinhuangdao, Hebei Province, 066004,
PEOPLE'S REPUBLIC OF CHINA
Made in China
Shanghai International Holding Corp. GmbH (Europe)
Eiffestrasse 80, 20537 Hamburg, Germany
Gima S.p.A.
Via Marconi, 1 - 20060 Gessate (MI) Italy
gima@gimaitaly.com - export@gimaitaly.com
www.gimaitaly.com
55°C
-40°C
IP22
1060hPa
500hPa
0%
0123
95%
%
