80 es | Diagramas de cableado del sistema
18

Diagramas de cableado del sistema

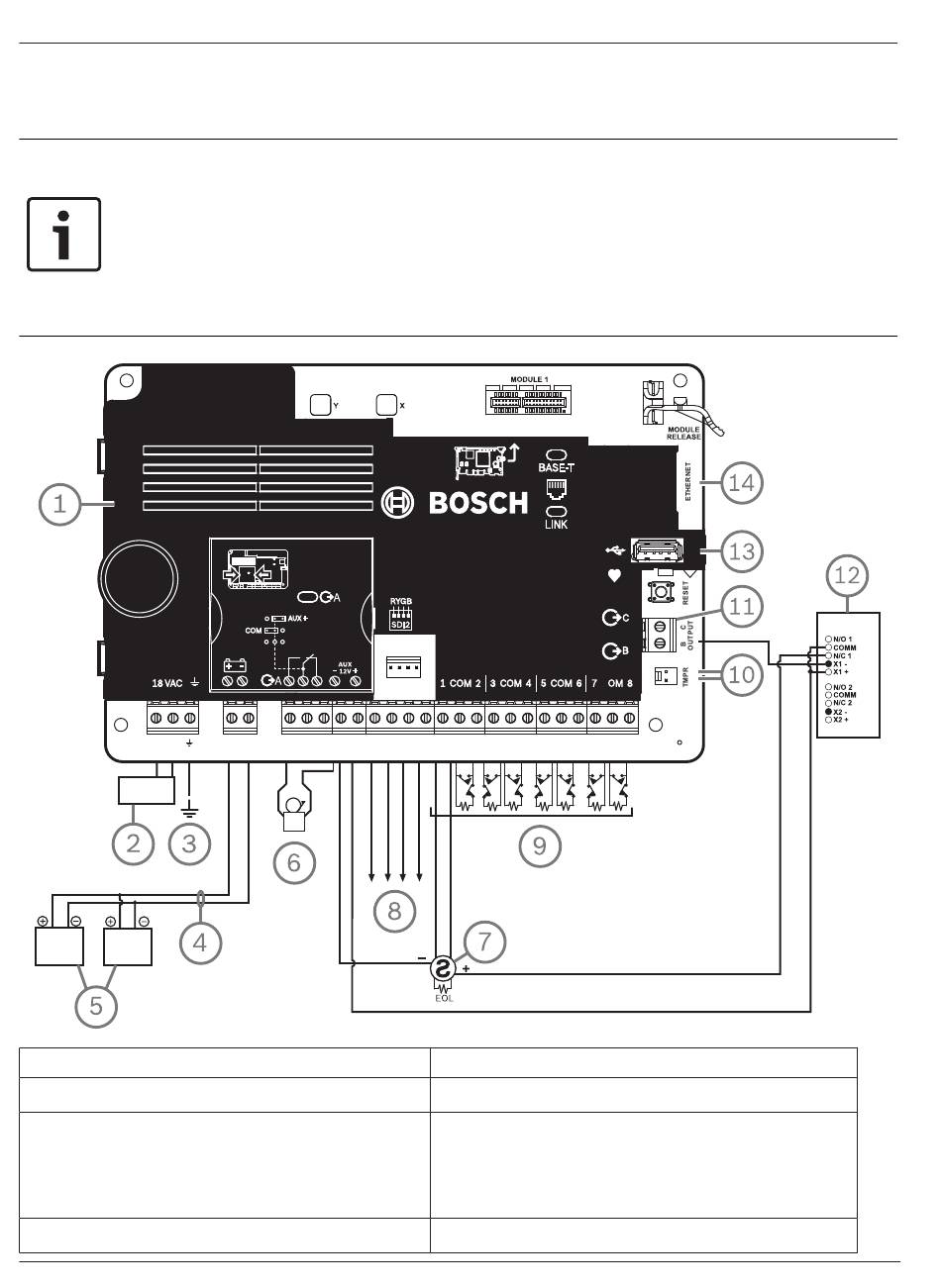

18.1 Descripción general del cableado del sistema
Aviso!
Cuentas con certificación UL
Se puede obtener potencia adicional con una sola fuente de alimentación auxiliar regulada
con limitación de corriente de 12,0 VCC aprobada por UL, como el módulo B520.
Todos los terminales tienen limitación de corriente, salvo BAT + (positivo de la batería).
Todos los terminales se supervisan, excepto SALIDA A, SALIDA B y SALIDA C.
Para una correcta supervisión, no cree bucles de cables debajo de los terminales. Interrumpa
el tramo de cableado para proporcionar supervisión de las conexiones.
18VAC
Número: descripción
1: panel de control
2: transformador de clase 2 aprobado por UL,
18 VCA, 22 VA, 60 Hz (Canadá: un transformador
conectable ICP-TR1822-CA principal de 120 VCA,
secundario de 18 VCA y 22 VA)
3: a la toma de tierra
2020-06 | 20 | F.01U.361.456
NO C NC COM AUX R Y
+ BAT -
PWR A
OUTPUT A
Manual de instalación
G B 1 C O M 2 3 COM 4 5 COM 6
B COM
Número: descripción
8: cableado SDI2
9: bucles de sensores supervisados, puntos 1 a 8
(circuitos de dispositivos iniciadores)
10: al ICP-EZTS Tamper Switch
7 COM 8
7 C O M 8
Bosch Security Systems B.V.
Control Panels
