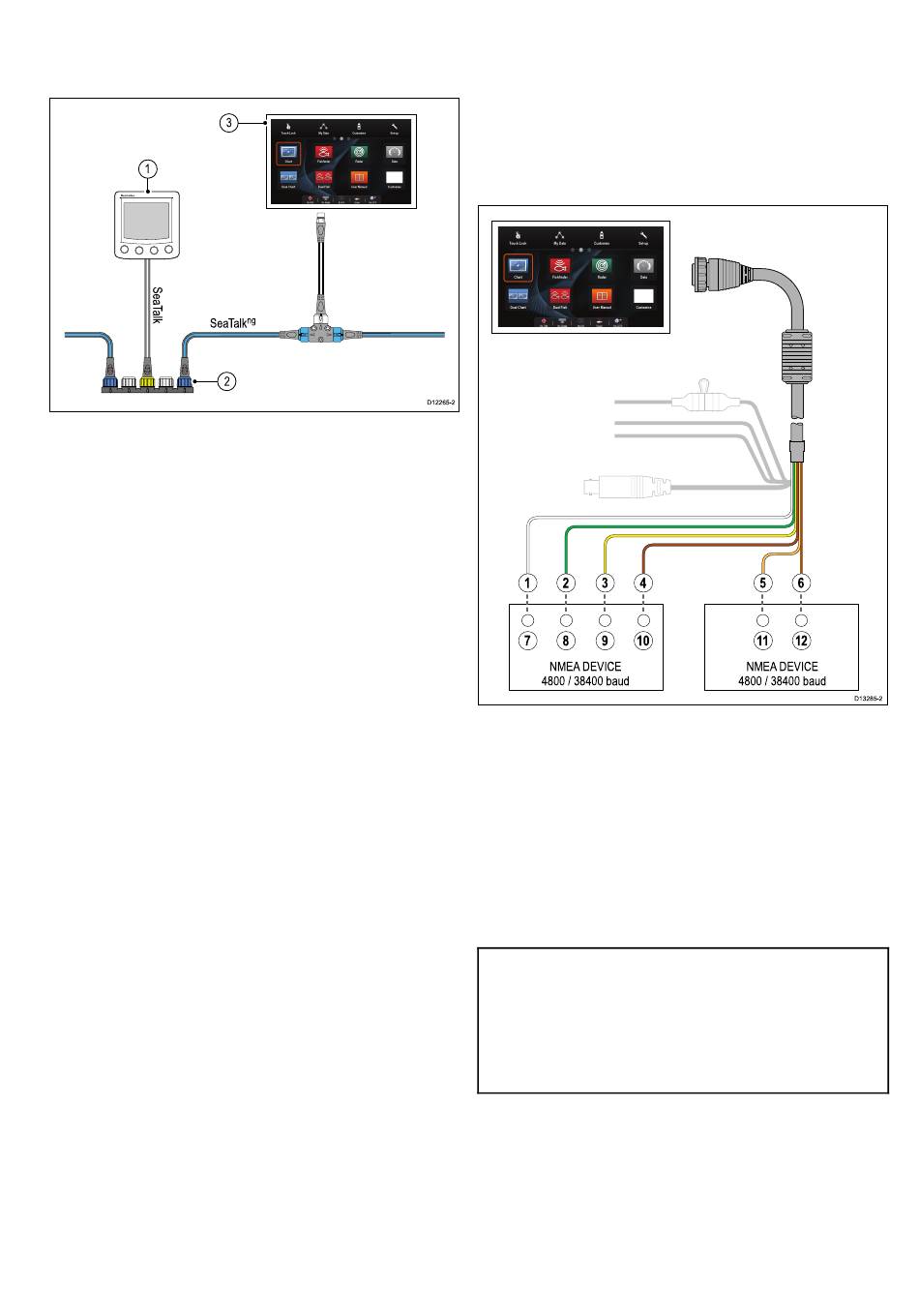

4.8 Conexión SeaTalk
Puede conectar los dispositivos SeaTalk a su MFD
utilizando el convertidor SeaTalk a SeaTalk
1
SeaT alk
1. Dispositivo SeaTalk
2. Convertidor SeaTalk a SeaTalk
3. MFD
Cables y conexiones
ng®
3
ng
2
ng®
4.9 Conexión NMEA 0183 — Cable de
alimentación/NMEA/vídeo
.
Los dispositivos NMEA 0183 se pueden conectar
directamente al MFD con un cable combinado de
alimentación/NMEA/vídeo.
Para determinar el método de conexión NMEA 0183
de su MFD, consulte la sección Información general
sobre la conexión.
D12265-2
1 2
7 8
NMEA DEVICE
4800 / 38400 baud
Dispone de 2 puertos NMEA 0183:
• Puerto 1: entrada y salida, velocidad en baudios
de 4800 o 38400.
• Puerto 2: solo entrada, velocidad en baudios de
4800 o 38400.
La velocidad en baudios para la entrada de cada
puerto se ha de especificar en el menú Parámetros
del sistema (Pantalla de inicio > Configuración >
Parámetros del sistema > Configuración NMEA >
Puerto de entrada NMEA).
Nota: Para el puerto 1, tanto la entrada como
la salida se comunican a la misma velocidad
en baudios. Por ejemplo, si tiene un dispositivo
NMEA 0183 conectado a la entrada del puerto 1 y
otro dispositivo NMEA 0183 conectado a la salida
del puerto 1 ambos dispositivos NMEA deben usar
la misma velocidad en baudios.
Puede conectar hasta 4 dispositivos al puerto de
salida del display y 2 dispositivos a los puertos de
entrada.
3 4 5
9 10 11
NMEA DEVICE
4800 / 38400 baud
12
D13285-2
