Indicaciones de uso

5.1 Tensión de alimentación y tensión de entrada
5.2 Puntos de conexión
5.2.1

Diagrama de cableado

Las unidades de potencia HMS y HMD solo pueden usarse con los dispositi‐
vos de alimentación especificados (categoría de productos NMMS), como
por ej. HMV, aptos para suministrar la corriente nominal de entrada de la uni‐
dad de potencia. En función de los valores máximos (de tensión y corriente)
citados en el manual (o las instrucciones de configuración) para el dispositivo
de alimentación habrá que prever un sistema externo de protección contra
sobrecorriente.
Dispositivo de alimentación = HMV02
Componente de potencia = HMS02
Los componentes con fondo gris se necesitan siempre.
1) opcional para los dispositivos de alimentación de entrada; ne‐
cesario para dispositivos de alimentación de retorno
2) El filtro de red es opcional y su uso depende de los requisitos
CEM

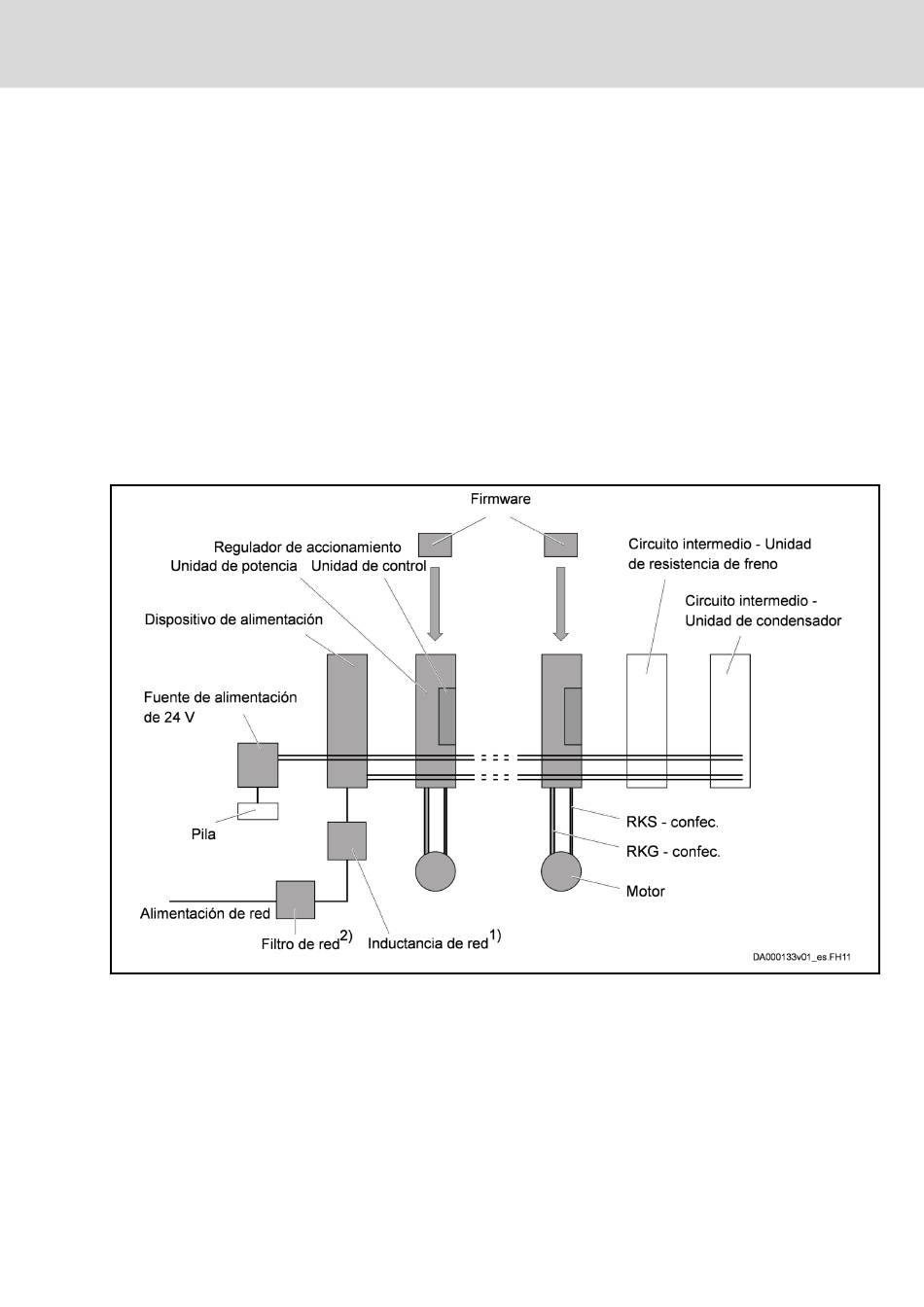

Fig. 5-1: Sistema de accionamiento Rexroth IndraDrive M
Bosch Rexroth AG 29/69
Indicaciones de uso
