2. INSTALLAZIONE DELL'UNITÀ INTERNA

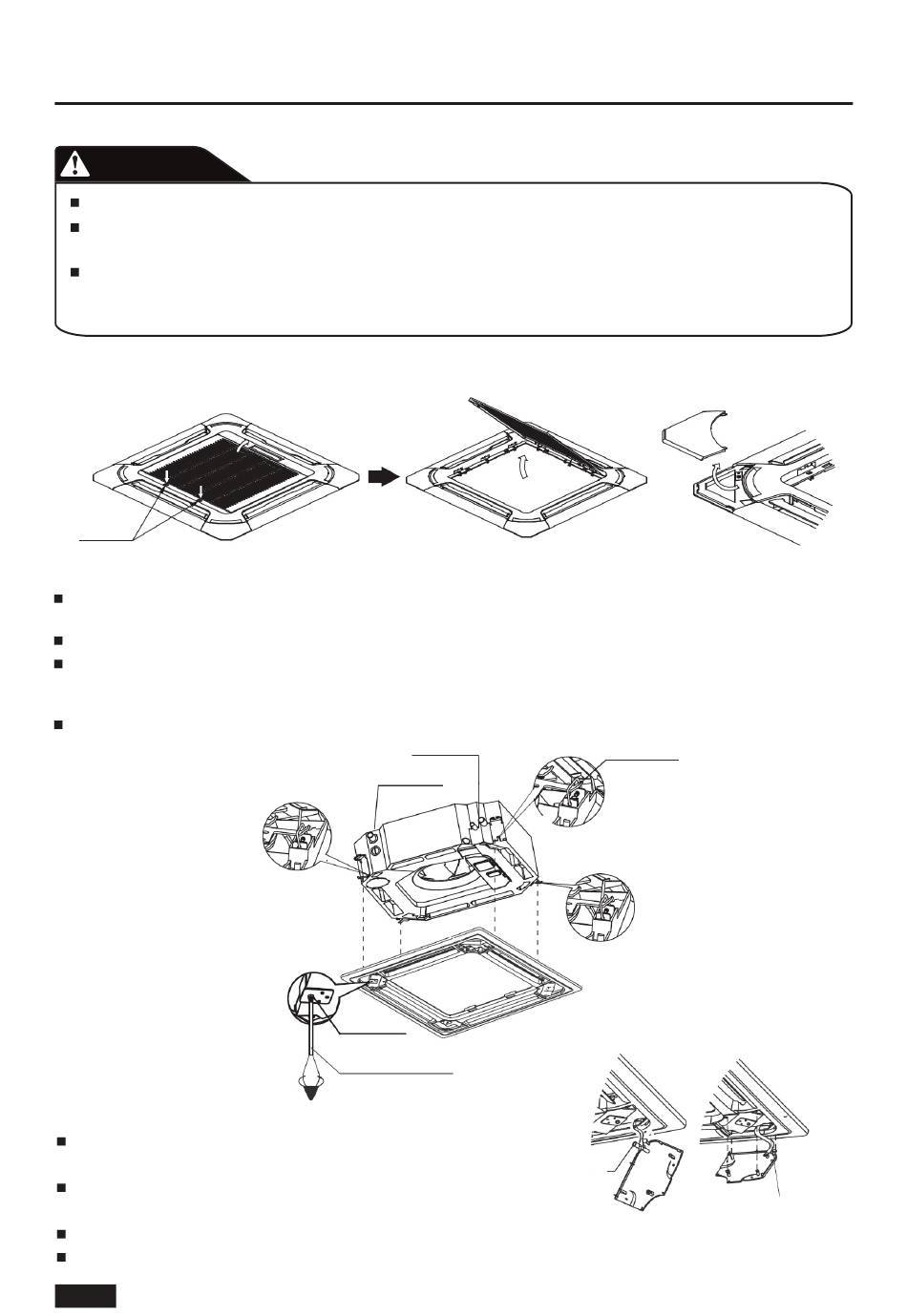

2.5 INSTALLAZIONE DEL PANNELLO

ATTENZIONE
Prima dell'installazione del pannello, rimuovere l'ammortizzatore che si trova tra la ventola e il foro.
Installare il pannello seguendo le istruzioni riportate di seguito dopo aver completato gli interventi sulle
tubazioni e sui cablaggi.
Unire saldamente le parti di collegamento del pannello, della superficie del soffitto e dell'unità interna.
Eventuali distanze tra di esse provocheranno perdite di aria, con la conseguente formazione di
condensa o il verificarsi di perdite di acqua.
2.5.1 Premere contemporaneamente i due interruttori della griglia, quindi sollevare la griglia e rimuovere
la griglia di ingresso aria. Estrarre i coperchi di installazione dai 4 angoli.
Interruttore
griglia
2.5.2 Installare il pannello
Allineare l'angolo contrassegnato dal lato della tubazione e dal lato scarico con l'interfaccia della tubazione
e l'interfaccia di scarico del corpo principale.
Fissare il pannello ai ganci sul corpo principale.
Serrare uniformemente le viti sotto il gancio del pannello finché lo spessore della spugna tra il corpo
principale e il pannello si riduce a circa 4~6mm. Il bordo del pannello deve essere a contatto con la
superficie del soffitto.
Collegare il cavo del motorino di oscillazione al giunto corrispondente sul corpo principale.
2.5.3 Installare la griglia di ingresso aria
Agganciare il gancio dietro alla griglia di ingresso aria
sul pannello.
Collegare il cavo del display alla presa corrispondente
sul corpo principale.
Chiudere la griglia di ingresso aria.
Premere con cautela il coperchio di installazione nel pannello.
IT-9
Luce tubazione
Luce scarico
Vite
Cacciavite a croce
Gancio pannello
Cordicella coperchio
di installazione
Vite autofilettante
Far scorrere le quattro guide
nel canale corrispondente
durante l'installazione del
coperchio
