3. INSTALLATION DES AUSSENGERÄTS

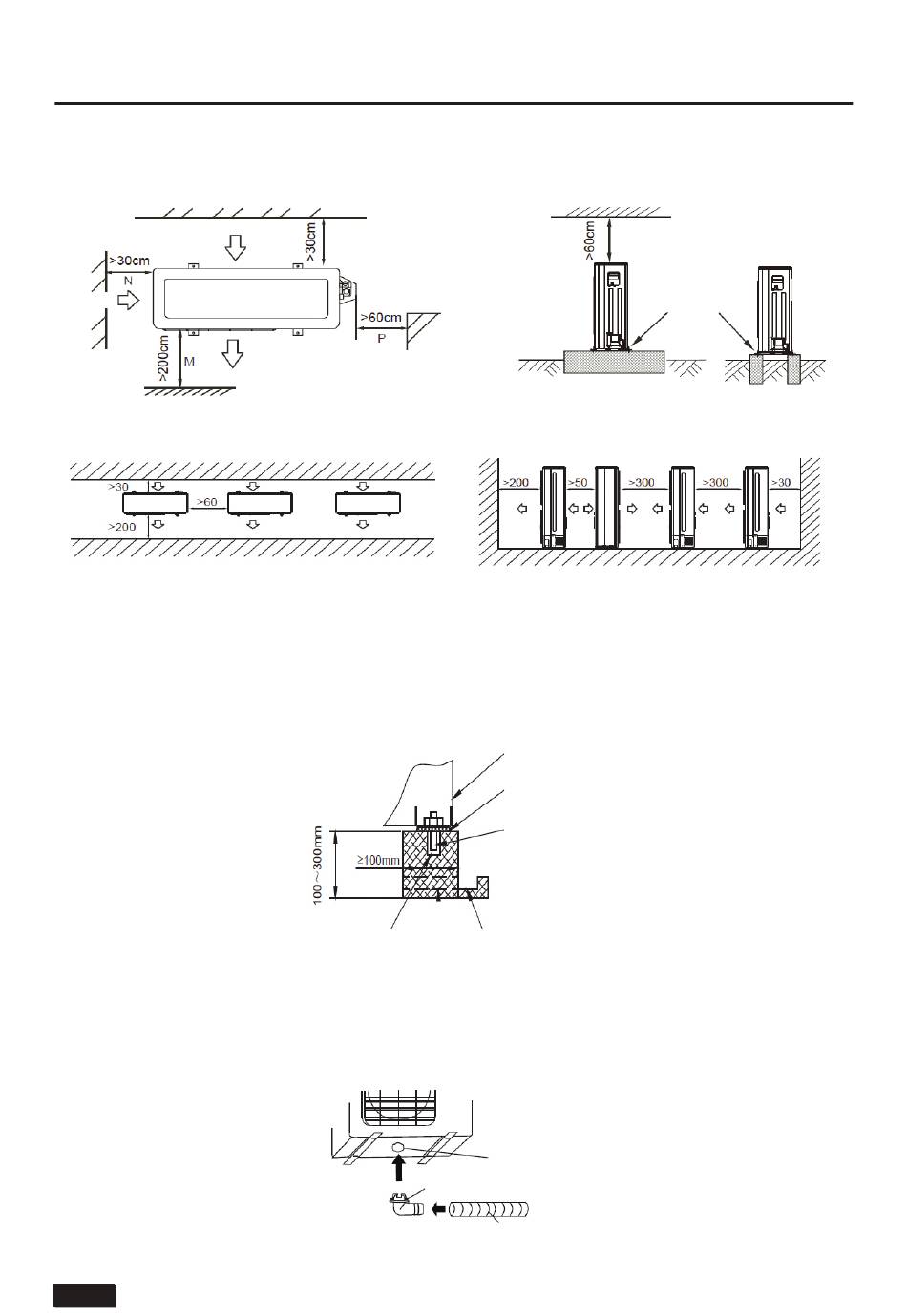

3.3 PLATZANFORDERUNGEN FÜR DAS AUSSENGERÄT
Installation eines einzelnen Geräts
(Wand oder Hindernis)
Lufteintrittsöffnung
Lufteintritt-
söffnung
Parallele Verbindung der zwei oder mehr Geräte
3.4 INSTALLATION DES AUSSENGERÄTS
■
Vor der Installation prüfen Sie die horizontale und vertikale Belastbarkeit der Grundlage, damit keine
abnormen Geräusche produziert werden.
■ Befestigen sie die Grundlage mit Ankerbolzen (M10), damit sie nicht umfällt.
■ Installieren Sie eine Unterlage aus vibrationsbeständigem Kautschuk als direkte Stütze der unteren Fläche
des Befestigungsarms, der sich mit der unteren Platte des Außengeräts in Kontakt befindet.
Zementloch (Ø100mm x Tiefe 150mm)
3.5 INSTALLATION DES ABLAUFROHRS FÜR DAS AUSSENGERÄT
■ Schließen Sie einen Verlängerungsschlauch an den Stopfen an.
■ Bringen Sie den Dichtungsring am Stopfen an.
■ Stecken Sie den Stopfen in die Öffnung der Bodenwanne des Außengeräts ein und drehen Sie um 90 Grad,
damit er fest sitzt.
GB-11
DE-11
Wartungskanal
Luftaustrittsöffnung
Einheit: cm
Ablauföffnung
Ablauföffnung
Parallele Verbindung der Vorderseite mit
den Hinterseiten
Außengerät
Vibrationsbeständiger Kautschuk
Ankerbolzen (M10)
Wasserablauf (Breite 100mm x Tiefe 150mm)
Bodenwanne
des Außengeräts
Dichtungsring
Dichtungsring
Ablaufschlauch
(Feldversorgung)
Befestigung mit
Bolzen
Einheit: cm
