2. INSTALLAZIONE DELL'UNITÀ INTERNA

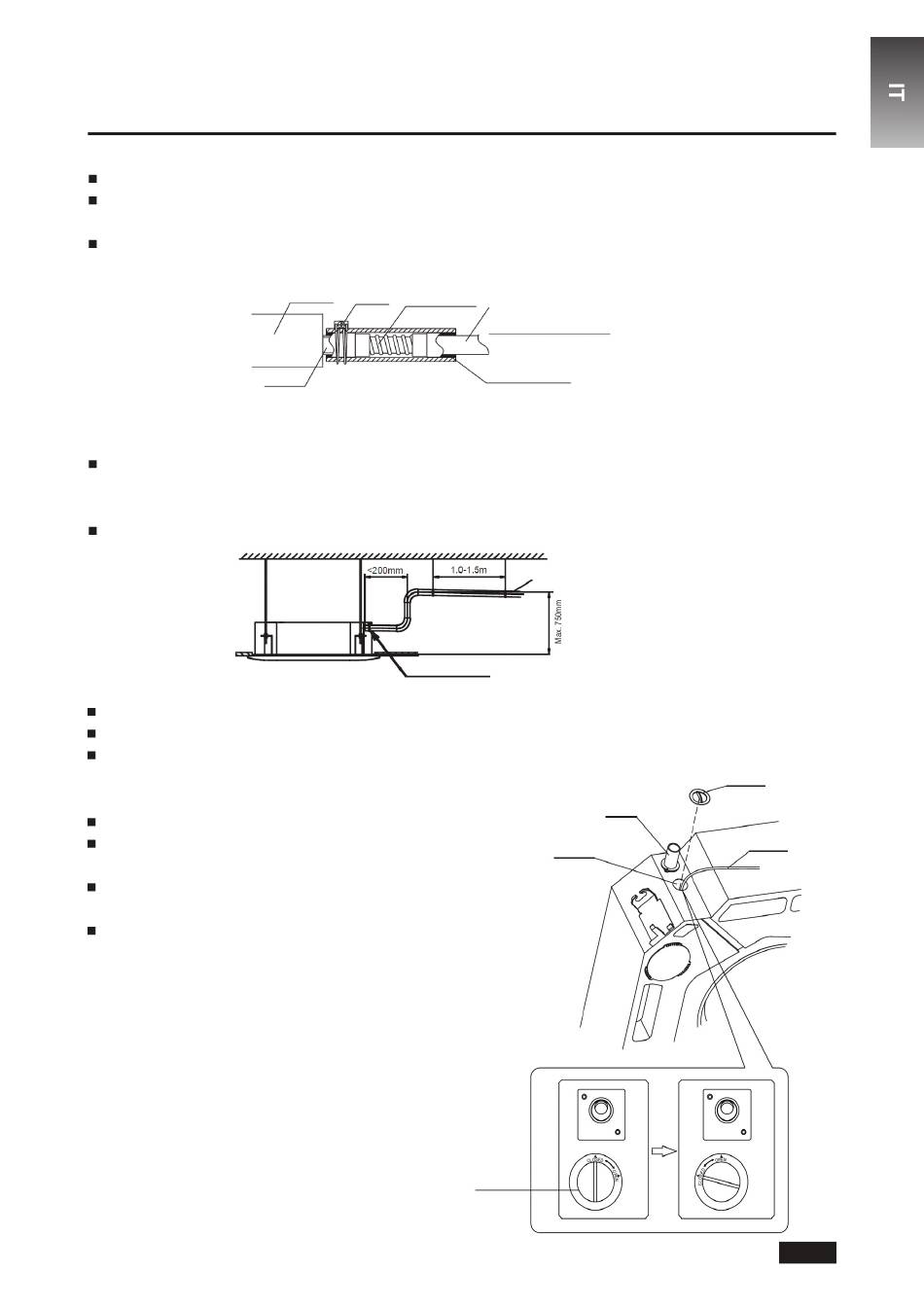

2.4. INSTALLAZIONE DEL TUBO DI SCARICO

Rimuovere il coperchio della luce di collegamento del tubo di scarico
Inserire il tubo flessibile nella luce del tubo di scarico. Fissare saldamente il tubo flessibile all'unità interna
con il morsetto della tubazione.
Installare saldamente il tubo flessibile al tubo dell'acqua in PVC (fornito in dotazione, diametro esterno Ø25)
con l'adesivo in PVC. Avvolgere il tubo flessibile di scarico con i materiali isolanti.

2.4.1 Collegamento del tubo di scarico

L'unità a cassetta è dotata di pompa di scarico
Il tubo di scarico deve essere installato ad una distanza non superiore a 200mm dal tubo flessibile. Quindi,
installare il tubo di scarico orizzontalmente con un'inclinazione pari o superiore a 1/100 e fissarlo con uno
spazio di sospensione di 1,0~1,5m.
Non installare il tubo flessibile rivolto verso l'alto; il flusso di acqua potrebbe infatti ritornare all'unità.

2.4.2 Verifica dello scarico

Aprire il tappo del foro di ingresso dell'acqua ruotandolo e tirandolo verso l'alto.
Inserire gradualmente circa 2 litri di acqua nell'unità interna con il tubo di scarico.
Azionare il climatizzatore nella modalità COOL e controllare il funzionamento della pompa di scarico
(è normale che trascorra 1 minuto prima che l'acqua
fuoriesca; ciò dipende dalla lunghezza del tubo di scarico).
Controllare che l'acqua fuoriesca attraverso il tubo di scarico.
Controllare la fuoriuscita dell'acqua di scarico all'estremità
del tubo di scarico.
Verificare che non ci siano perdite di acqua in corrispondenza
dello scarico.
Reinstallare il tappo del foro di ingresso dell'acqua.
Morsetto della
Unità interna
Tubo flessibile
tubazione
Luce di collegamento del tubo di scarico
Luce di collegamento del tubo di scarico
Tubo dell'acqua in PVC(diametro esterno:Ø25)
Adesivo in PVC
Inclinare di 1/100
Luce di collegamento
del tubo di scarico
Ingresso acqua
Tappo
Tappo
Tubo di scarico
IT-8
