2. INSTALLATION DES INNENGERÄTS

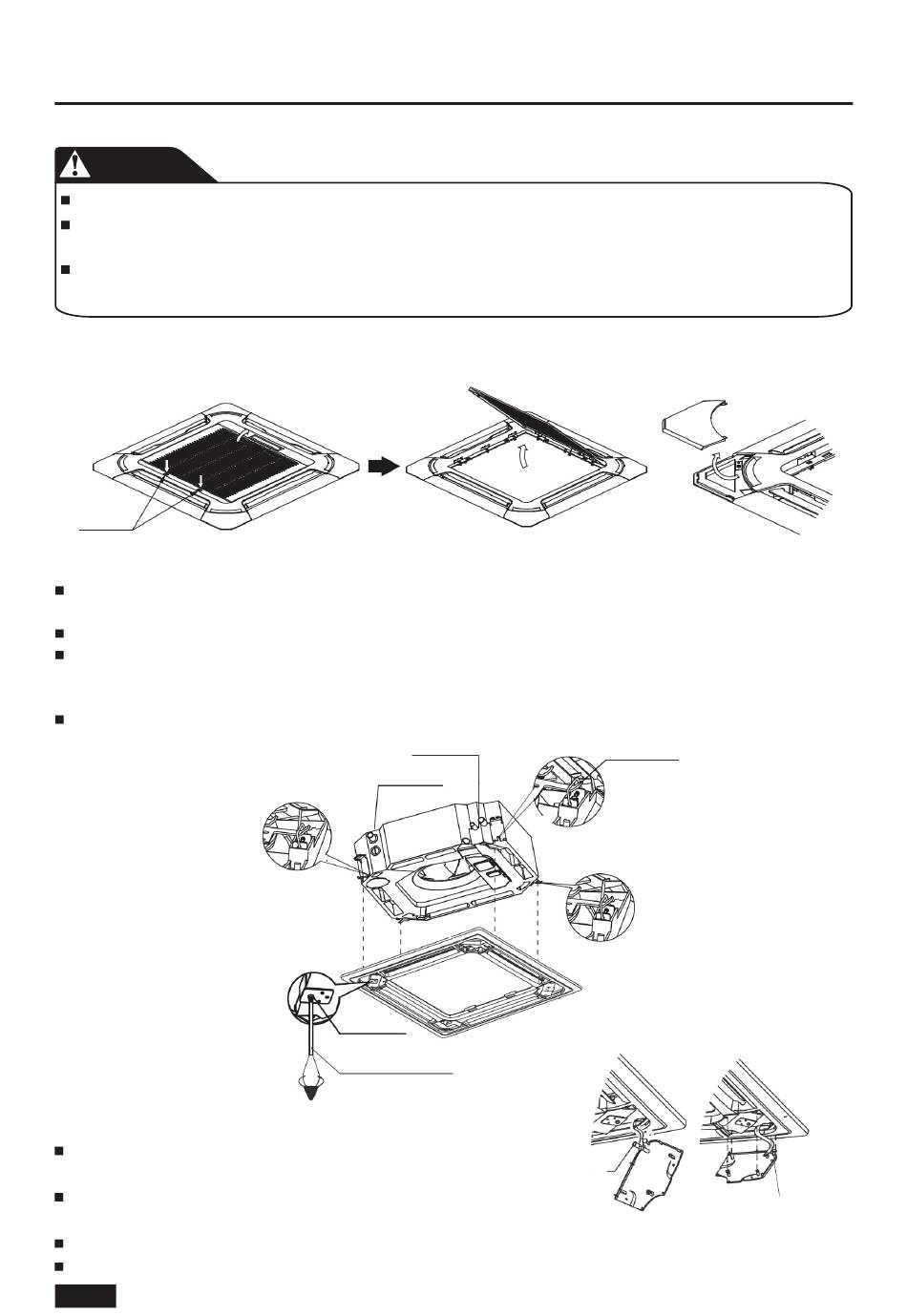

2.5 INSTALLATION DES PANELS

ACHTUNG
Vor der Installation müssen Sie das Transport-Polstermaterial zwischen Lüfter und Öffnung entfernen.
Nach Beendigung der Verrohrungs- und Verkabelungsarbeiten installieren Sie das Panel nach folgenden
Anleitungen.
Verbinden Sie fest die Verbindungsstellen von Panel, Deckenoberfläche und Innengerät. Jede Lücke
dazwischen wird eine Luftleckage zur Folge haben und das verursacht Kondensierung oder Wasserleckage.
2.5.1 Drücken Sie gleichzeitig auf die zwei Gitterschalter, dann heben Sie das Gitter und entfernen Sie
das Lufteintrittsgitter. Nehmen Sie die Installationsabdeckungen von allen vier Ecken ab.
Gitterschalter
2.5.2 Installation des Panels
Richten Sie die markierte Ecke mit der Rohrseite miteinander und die Ablaufseite mit der Verrohrungs- und
Ablaufverbindungsfläche des Hauptgeräts miteinander.
Hängen Sie das Panel an den Haken des Hauptgeräts.
Ziehen Sie die Schrauben gleichmäßig unter dem Panelhaken fest, bis die Schaumstoffdichtung zwischen
dem Hauptgerät und dem Panel nur noch ca. 4~6mm dick ist; die Ecke des Panels soll an der Decke
anliegen.
Verbinden Sie das Kabel des Schwenkmotors mit der entsprechenden Anschlussmuffe des Hauptgeräts.
2.5.3 Installation des Lufteintrittsgitters
Hängen Sie den Haken hinter dem Lufteintrittsgitter
an das Panel.
Verbinden Sie das Kabel des Anzeigefelds mit dem
entsprechenden Stecker des Hauptgeräts.
Schließen Sie das Lufteintrittsgitter.
Drücken Sie die Montageabdeckung vorsichtig auf das Panel.
DE-9
Rohranschluss
Ablaufanschluss
Schraube
Kreuzschlitzschraubendreher
Stahlseil der
Montageabdeckung
Hakenpanel
Gewindezapfen
Lassen Sie die vier Schieber
in die entsprechende
Nut gleiten, wenn Sie die
Abdeckung montieren
