11.4. Cablagem da corrente principal e capacidade do equipamento

Aviso:
• Nas ligações, não se esqueça de utilizar fios específicos para que nenhuma força externa seja transmitida às ligações do terminal. Se as
ligações não forem feitas firmementes, podem gerar calor ou originar incêndios.
• Não se esqueça de utilizar o tipo apropriado de interruptor de protecção de sobretensão. Note que a sobretensão gerada pode incluir
uma certa quantidade de corrente contínua.
Cuidado:
• A fase invertida nas linhas L (L
ser detectada.
- Algumas partes eléctricas poderão ser danificadas quando a energia é fornecida sob má ligação eléctrica.
• Alguns locais de instalação podem necessitar de fixação de fio de terra de um disjuntor de fuga de fio de terra. Se não for instalado
disjuntor de fugas de fio de terra, é possível haver choques eléctricos.
• Utilize apenas disjuntores e fusíveis com a capacidade prevista. Utilizando fusíveis e fios ou fios de cobre com capacidade a mais, pode
causar malformação da unidade ou incêndio.

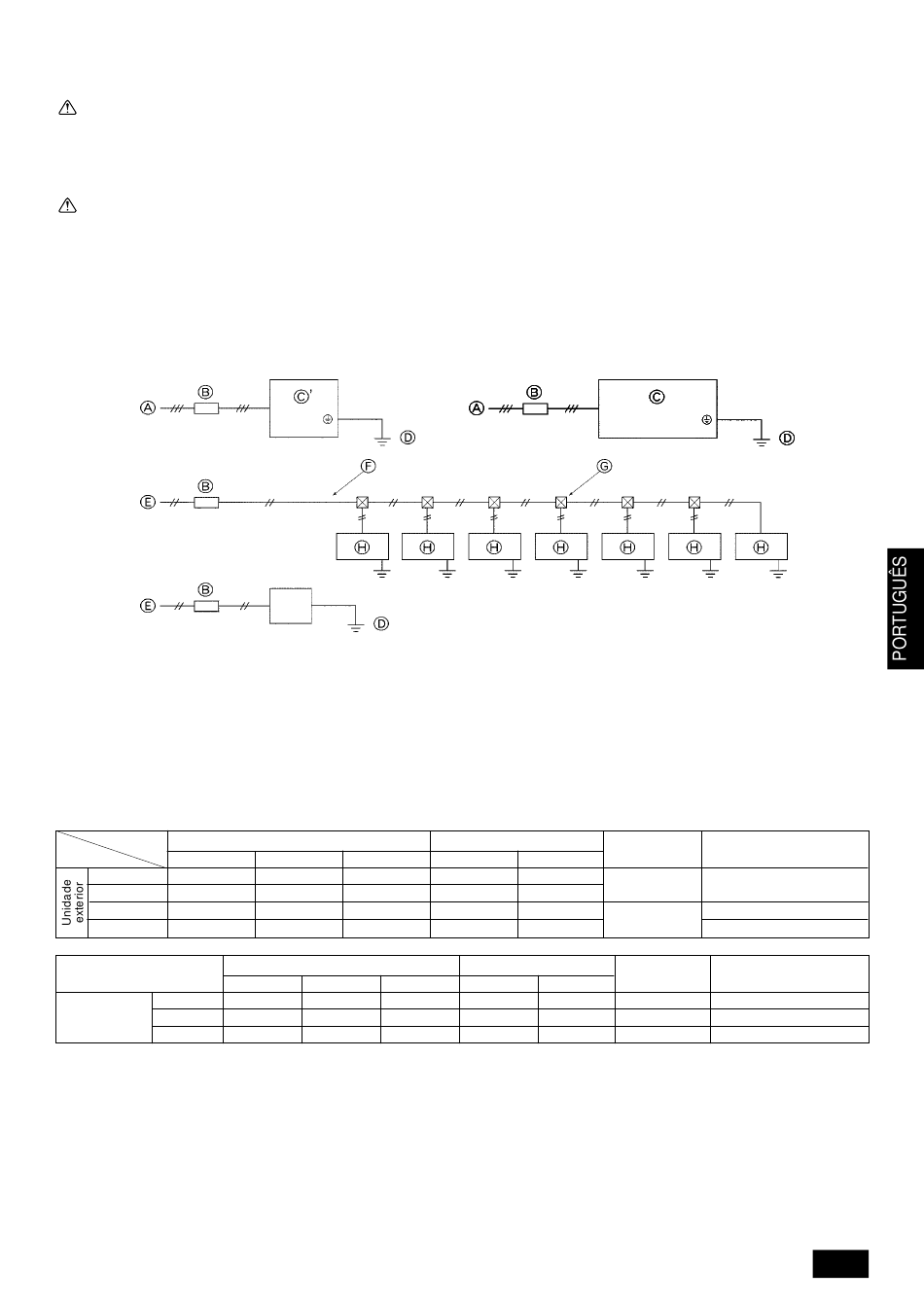

Diagrama esquemático da cablagem (exemplo)
Nota 1,2
Nota:
1. O amplificador de transmissão pode ser necessário de acordo com o número de unidades internas ligadas, (para mais detalhes, veja o
item 11.3. "Cablagem de cabos de transmissão").
2. Para a capacidade do interruptor, veja o manual de instalação para o amplificador de transmissão.
A Corrente (trifásica, 4 fios) 380/400/415 V
B Interruptor (disjuntores de cablagem e de fuga de corrente)
C Unidade de capacidade variável
D Ligação à terra
Espessura do fio para o principal fornecimento de corrente e capacidade de ligar/desligar (exemplo)
Espessura mínima do fio (mm
Cabo principal
Modelo
PUHY-400 10,0
PUHY-500 16,0
4,0
PUHN-200
PUHN-250 6,0
Modelo
Cabo principal
16A ou menos
Corrente total de
operação das uni- 25A ou menos
dades internas
32A ou menos
1. Use um fornecimento de energia separado para a unidade externa e para a unidade interna.
2. Tenha em atenção as condições de ambiente (temperatura ambiente, luz do sol directa, água da chuva, etc.) quando efectuar a instalação
da cablagem e as ligações.
3. O tamanho do fio é o valor mínimo para o condutor metálico. O tamanho do cabo de alimentação deve ser de um tipo mais grosso tendo
em consideração as quedas de tensão.
Certifique-se de que o fornecimento de tensão não cai mais que 10%.
4. Os requisitos de cablagem específicos deverão estar de acordo com os regulamentos locais para a cablagem.
5. Os cabos de alimentação de partes de equipamento para usar no exterior não deverá ser mais leve que um cabo externo flexível reves-
tido de policloropreno (desenho 245 IEC57). Por exemplo, usar cablagem como YZW.
6. A corrente total de operação das unidades internas pode flutuar dependendo do estado de operação das unidades internas, para evitar
avaria, use um disjuntor com uma corrente de cerca de 20% superior à listada nas especificações.
, L , L ) pode ser detectada (Coord. do erro: 4103), mas a fase invertida das linhas L e da linha N pode não
1 2 3
Amplificador de
transmissão
C' Unidade de capacidade constante
2
)
Derivação Ligação à terra
– 10,0
– 16,0
– 4,0
– 6,0
Espessura do fio (mm 2 )
Derivação Ligação à terra
1,5 1,5 1,5
2,5 1,5 1,5
4,0 4,0 4,0
E Corrente (monofásica) 220/230/240 V
F 1,5 mm
2 ou mais
G Caixa de tracção
H Unidade interior
Interruptor (A)
cablagem (NFB)
Capacidade Fusível
63 63
63 63
32 32
40 40
Interruptor (A)
Capacidade Fusível
16 16
25 25
32 32
Disjuntor de fuga de
Disjuntor de
corrente
20 A 75 A 100 mA 0,1 seg. ou menos
30 A 100 mA 0,1 seg. ou menos
40 A
40 A 100 mA 0,1 seg. ou menos
Disjuntor de
Disjuntor de fuga de
cablagem (NFB)
corrente
20 A 20 A 30 mA 0,1 seg. ou menos
30 A 30 A 30 mA 0,1 seg. ou menos
40 A 40 A 40 mA 0,1 seg. ou menos
