4) Utilice el cable paralelo proporcionado, que se encuentra sujeto en la parte baja del UPS1, para
conectar las unidades a través del puerto paralelo en las placas de interfaz de cada unidad. Fije los
conectores a los puertos utilizando los tornillos. El cable debe pasar por debajo de las unidades. En
la Fig. 4-32 se muestra un diagrama de conexiones.
CABLE PARALELo
4.9 Revisión de la instalación
4.9.1 Revisión del gabinete
Después de terminar de ensamblar el gabinete, favor de revisar los siguientes detalles:
1) Estabilidad del gabinete.
2) Posición vertical con un ángulo de inclinación no mayor a 5°.
3) El gabinete debe ser colocado en un piso nivelado, horizontal y libre de baches.
4) Revise el ajuste de todos los tornillos para averiguar si falta alguna rondana, rondana resorte u otra fijación.
5) Revise si hay cualquier otro residuo que haya quedado en el gabinete. Si es así, favor de limpiarlo.
6) Revise si hay algún rayón, daño o falta de pintura en el gabinete.
7) Limpie el polvo o tierra del gabinete.
4.9.2 Revisión de la conexión eléctrica
Después de instalar la conexión eléctrica, favor de revisar los siguientes detalles:
1) Asegúrese de que todos los cables cumplen con el calibre estándar para las especificaciones de
potencia del UPS. Revise si hay cables sueltos dentro del gabinete y asegúrese de que todos los
cables estén firmemente sujetos a sus terminales. Revise si hay alguna etiqueta de seguridad y
advertencia.
2) Revise las conexiones de CA para el correcto orden de las fases y la correcta polaridad de las
conexiones de las baterías.
3) Revise que todos los arneses de los cables sean fácilmente identificables, cumpliendo con el
reglamento estándar de colores y marcado.
4) Asegúrese de que los arneses de los cables estén colocados y conectados de tal manera que facilite
futuras mejoras, extensiones y mantenimientos.
Manual de Usuario del UPS-IND Serie 1300 (10~30 kVA) Industronic
PLACA DE InTERFAz DEL UPS 1
PLACA DE InTERFAz DEL UPS 2

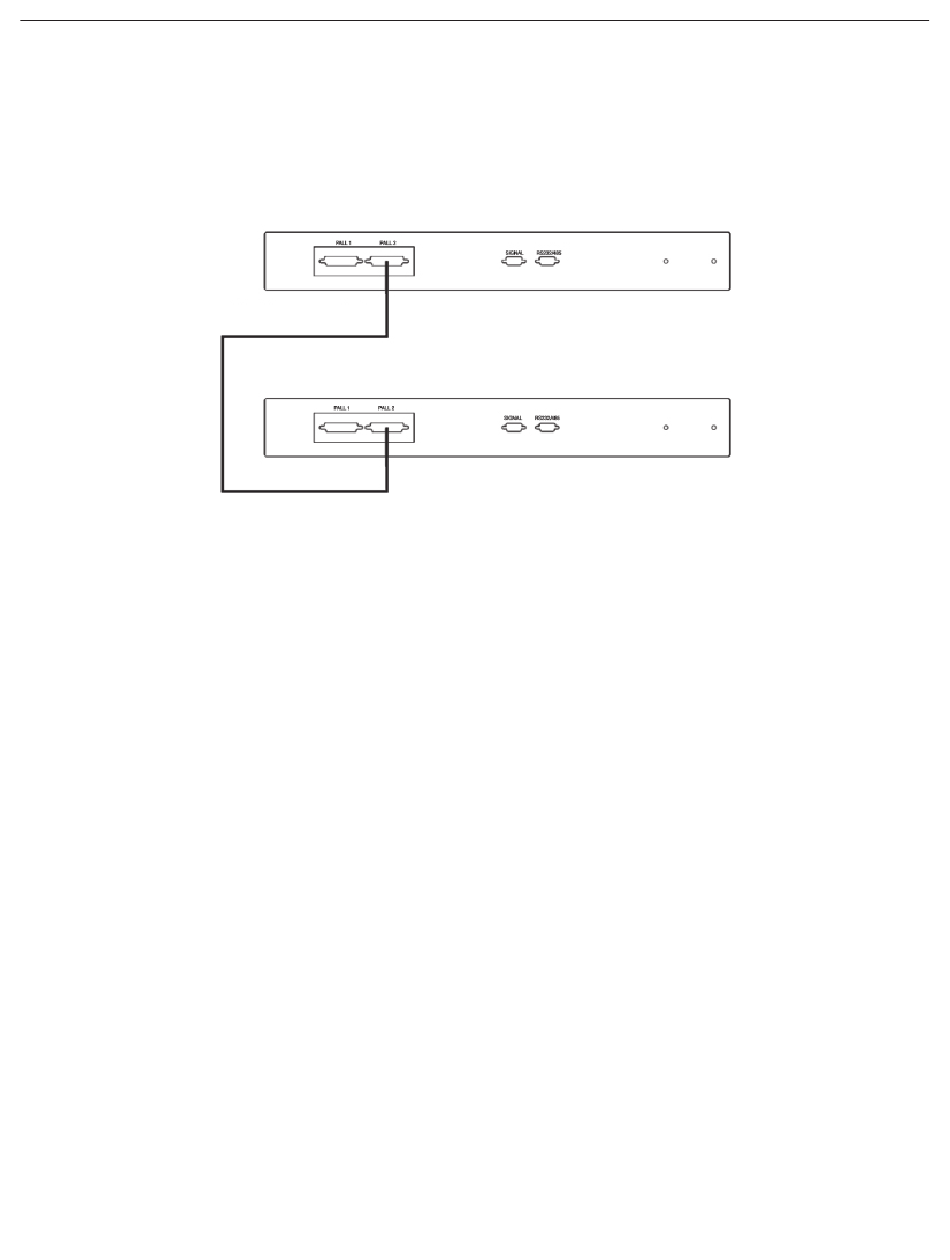

Fig. 4-28 Diagrama de conexiones del cable paralelo
