Central NFS 2-8 - Manual de instalación, puesta en marcha y configuración
2, 3
4
b
TB8 ( - )
Batería 1
c
La distribución de los terminales
de las baterías puede variar de la
que muestra el dibujo.
PRECAUCIÓN -
ALTA TENSIÓN!
NUNCA cortocircuite
los terminales de
7
MI-DT-015
a
TB8 ( + )
Batería 2
batería.
NOTIFIER ESPAÑA

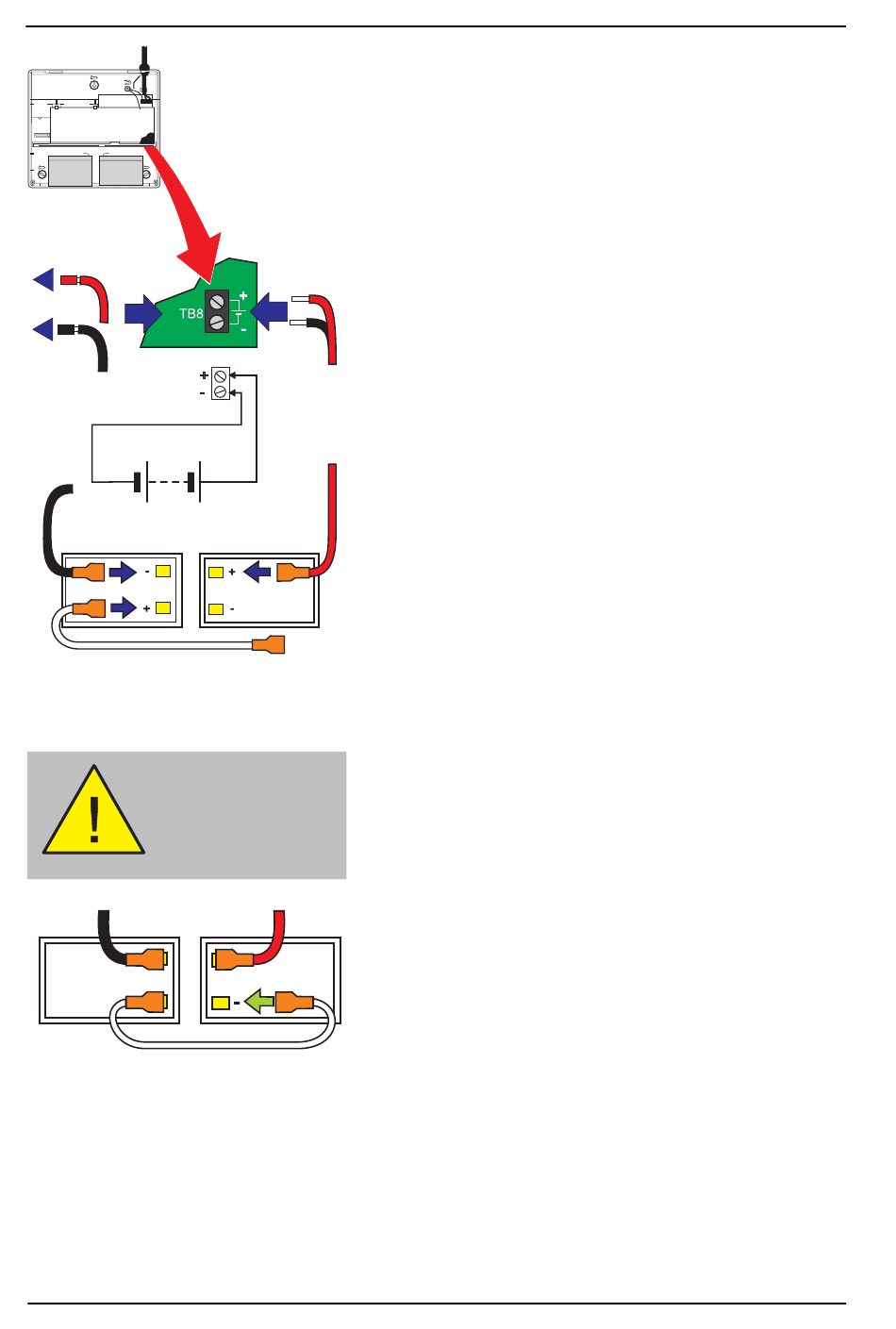

En un extremo de los cables de las baterías hay un
conector. El otro extremo de los cables rojo y negro
de las baterías se debe conectar al bloque de
terminales del cargador de baterías (TB8) situado en
la parte inferior derecha de la placa principal.
Nota: El aislamiento de los extremos de los cables rojo
y negro de las baterías se ha quitado parcialmente
para facilitar la conexión al bloque de terminales
TB8.
3 Retire el aislamiento parcial del extremo de los cables
de batería. Conecte el extremo de cada cable en el
terminal adecuado del bloque de terminales TB8: El
cable rojo al positivo (+) y el cable negro al negativo
(-).
4 Conecte el otro extremo del cable rojo al terminal
positivo (+) de una batería y el cable negro al terminal
negativo (-) de la otra. Conecte un extremo del cable
corto de interconexión al conector positivo (+) de
una batería (véase el dibujo de la izquierda).
Nota: El orden para conectar la alimentación principal
y las baterías a la central no es relevante.
5 Conecte la fuente de alimentación AC o el cable de
interconexión de las baterías y verifique que tras
aplicar alimentación:
i
Se ilumina el led de ALIMENTACIÓN.
ii Se activa el zumbador interno.
Nota: Esto solo es válido para alimentación principal y
baterías. Si solo utiliza las baterías, asegúrese
de que están cargadas.
6 Cuando se conecta la central, se iluminan los leds
de Fallo y Fallo Fuente Alimentación y el zumbador
interno se activa de forma intermitente.
7 Pulse la tecla REARME para apagar los leds de Fallo
y Fallo Fuente Alimentación y silenciar el zumbador.
Nota: Si el panel indica que todavía existe algún fallo,
NO continúe con la puesta en marcha hasta que
hayan desaparecido TODAS las averías. Consulte
la Sección 6.10 Tabla de averías.
8 Si no hay ninguna indicación de avería, la central
está preparada para llevar a cabo las comprobaciones
de la puesta en marcha.
