9. Consultando la tabla a continuación y las etiquetas en el tablero de circuitos para las
conexiones de terminales, conecte cada cable al bloque de terminales.
Etiqueta de
Tablero
+EXC
+SEN
+SIG
SHLD

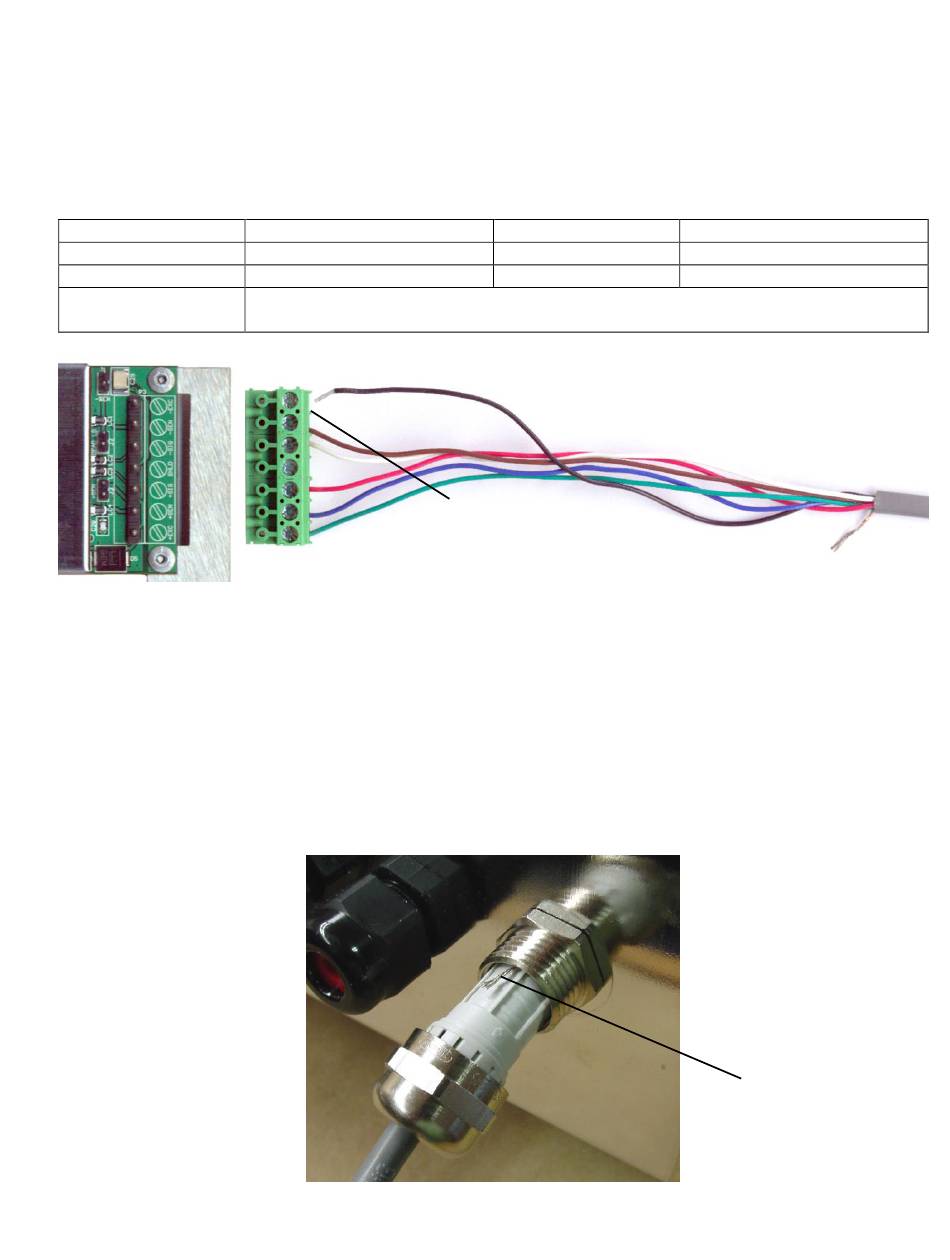

10. Para conectar un cable, afloje los tornillos en el bloque de terminales e inserte el cable en
la abertura de la terminal. Ajuste el tornillo para asegurar el cable en su lugar. Consulte la
Figura 7
11. Repita el procedimiento hasta que todos los cables estén en su lugar.
12. Una vez que hayan sido realizadas todas las conexiones, quite el cable sobrante del
gabinete.
13. Consultando la Figura N° 8, doble el cable blindado hacia atrás sobre el inserto plástico y
luego inserte el inserto plástico (con el cable blindado) dentro del prensacable.
Figura N° 8
8545-M838-O1 Rev D  825 Instalación y aspectos técnicos
INSTALACIÓN, CONT.
Tabla de Cableado de la Celda de Carga
Función
+ EXCITACIÓN
+SENSIBILIDAD
+ SEÑAL
BLINDAJE (No se usa, el cable blindado es conectado al prensacable
metálico).
Inserte el cable
Etiqueta de
Tablero
-SIG
-SEN
-EXC
y ajuste el
tornillo.
Función
- SEÑAL
-SENSIBILIDAD
- EXCITACIÓN
Figura N° 7
Cable
blindado
13
