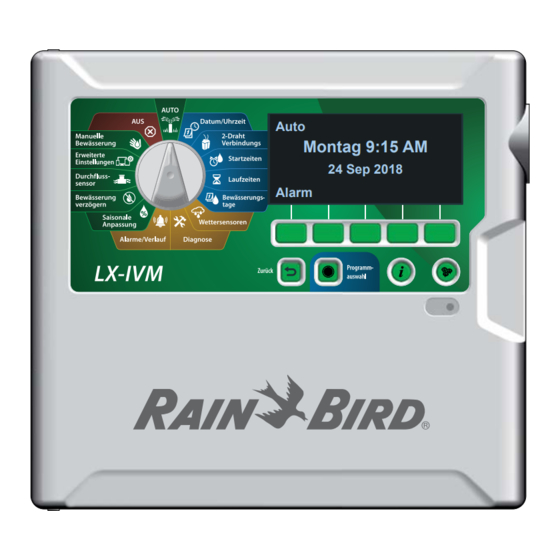

- Página 1 Programadores de la serie ESP-LXIVM Guía de instalación de dispositivos en el campo Auto Lunes 9:15 AM 24 Sep 2018 Alarma...
-
Página 2: Información De Seguridad
Directiva WEEE de la UE al registrarse el tamaño de cable mínimo de la corriente. El programador debe ser en aquellos países para los cuales Rain Bird es 0,75mm^2 (18 AWG). instalado únicamente por profesio- un importador. Rain Bird también ha elegido... -
Página 3: Tabla De Contenido
Programadores de la serie ESP-LXIVM Guía de instalación de dispositivos en el campo Conexiones en campo de dispositivo de dos cables ... 4 Reúna las herramientas de instalación ............4 Conexiones de cableado ................. 4 Instalación en exteriores con cableado directo ............4 Conexiones de cableado en el campo ............... -
Página 4: Conexiones En Campo De Dispositivo De Dos Cables
WC20 a prueba de agua y franja amarilla tuercas para cable (proporcionados) Pelador de dos cables Rain Bird® Pase los tres cables de corriente externa a través de la abertura del conducto de la parte inferior de la unidad Conexiones de cableado e introdúzcalos en el compartimiento del cableado. -
Página 5: Conexiones De Cableado En El Campo
(5/8 pulg.) AVISO Retire el aislamiento precortado de los extremos de Rain Bird requiere el uso de un cable MAXI calibre AWG 14 los cables en el dispositivo de dos cables. Conecte los (conductor de doble recubrimiento y dos cables). -
Página 6: Instalación
Instalación Inserte los cables conectados en las tuercas para cable proporcionadas y tuérzalos para fijarlos en su lugar. Etiquetas de direcciones de dos cables Inserte la tuerca para cable en su totalidad en el conector WC20. Coloque los cables del lado del Antes de instalar el dispositivo de dos cables, aplique conector, como se muestra, y luego presione la tapa las etiquetas de código de barras del dispositivo de dos... -
Página 7: Instalación Del Ivm-Sol
Instalación del IVM-SOL Use un pulverizador de presión para limpiar el equipo. Verifique que las juntas tóricas no tengan daños ni residuos. Conecte el IVM-SOL y ajústelo a mano (sin presión de agua). NOTA: Es normal escuchar un breve matraqueo durante la instalación del IVM-SOL en una válvula. -
Página 8: Conecte El Ivm-Sol A Una Válvula
Conecte el IVM-SOL a una válvula AVISO Conecte los cables rojo y negro del IVM-SOL a Si está retroadaptando su sistema, no use solenoides ni decodi- la ruta de dos cables. ficadores TBOS (sistema alimentador por pilas) en el sistema ESP- LXIVM. -
Página 9: Ivm-Out (Dispositivo De Salida)
NOTA: Asegúrese de que el solenoide con pestillo de corriente continua sea compatible con válvulas que no son Rain Bird. Póngase Deje 1 m Alambre de en contacto con el fabricante de la válvula... -
Página 10: Ivm-Sen (Dispositivo Sensor)
IVM-SEN (dispositivo sensor) AVISO Los sensores de caudal se conectan a la ruta Use solo kits de conexión WC20 para todas las conexiones del de dos cables por medio de dispositivos cableado a la ruta de dos cables. El cableado incorrecto puede IVM-SEN de dos cables. -
Página 11: Ivm-Sd (Dispositivo De Sobrecargas)
IVM-SD (dispositivo de sobrecargas) Caja de IVM-SOL IVM-SD la válvula El IVM-SD protege el programador ESP-LXIVM y la ruta de dos cables frente a sobretensiones. El programador ESP-LXIVM y la ruta de dos cables deben estar protegidos frente a sobretensiones y tener toma a tierra. -
Página 12: Relé De Arranque De La Bomba
Relé de arranque de la bomba Relé de arranque de la bomba de corriente continua Los dispositivos de control IVM-OUT de dos cables pueden controlar un relé de arranque con una bobina de entrada tipo latch CC. Conecte el cable rojo de salida del IVM al A bomba Corriente cable rojo en la ruta de dos cables. -
Página 13: Conecte Los Dos Cables (Cable Maxi) De Los Dispositivos De Campo
Conecte los dos cables (cable MAXI) Conecte los sensores meteorológicos de los dispositivos de campo locales El ESP-LXIVM también acepta la entrada de un Puede conectar hasta cuatro pares de dos cables único sensor meteorológico conectado por cable (cable MAXI) de los dispositivos de campo de regreso directamente al programador. - Página 14 Esta página se ha dejado en blanco a propósito.
- Página 15 Esta página se ha dejado en blanco a propósito.
-
Página 16: Asistencia Técnica
(solamente en EE. UU. y Canadá) Consulte el manual del usuario ESP-LXIVM completo y la información de resolución de problemas en J «Rain Bird» y «Flo-Manager» son marcas registradas de Rain Bird Corp. www.rainbird.com I 2019 Rain Bird Corporation P/N: 690715-02 Rev. 11/19...
