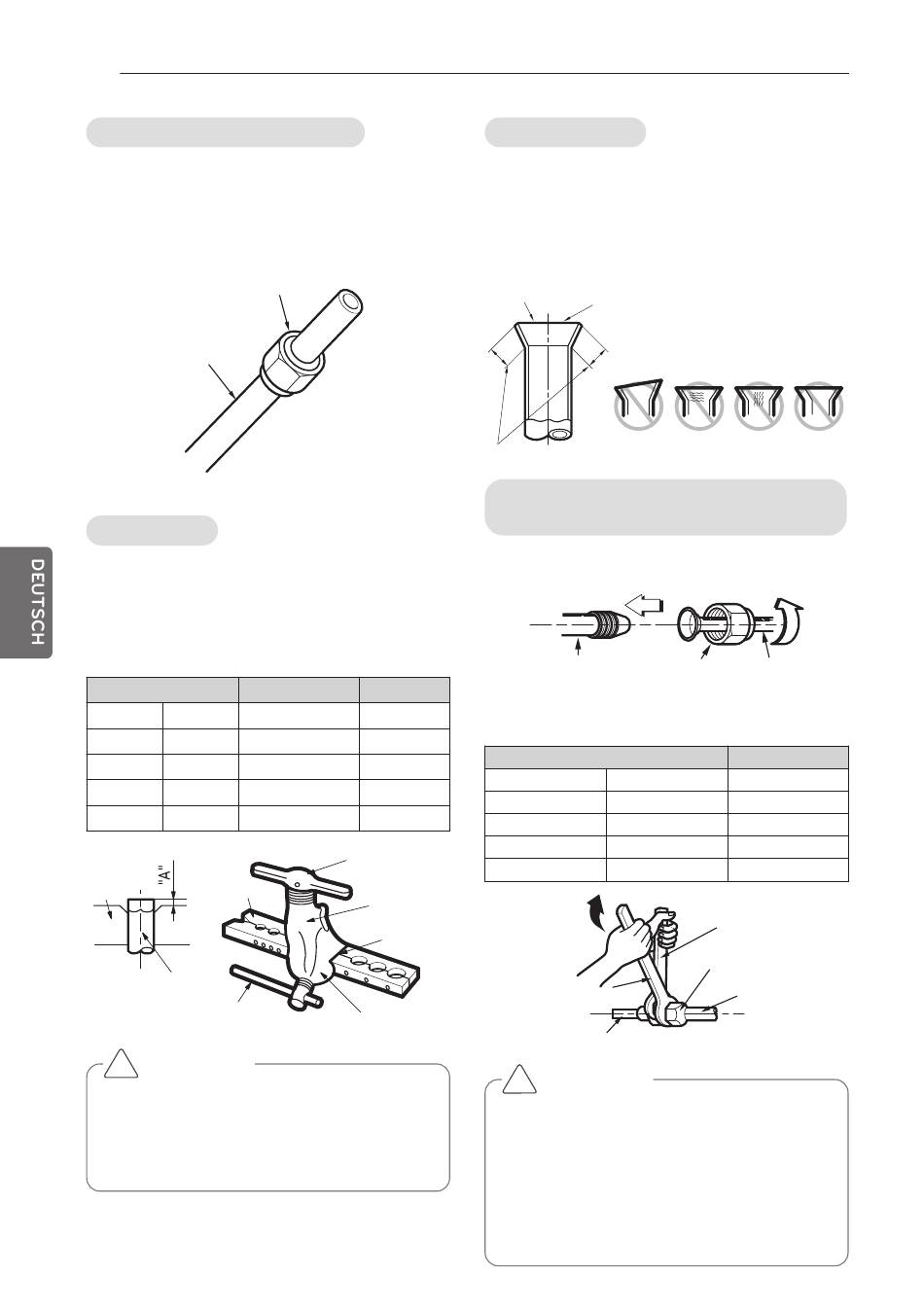

INNENGERÄTEMONTAGE
20
Befestigen der Muttern
- Entfernen Sie die Schraubenmuttern des
Innen- und Außengerätes und legen Sie sie
nach dem Entfernen der Grate auf die Rohr-
leitung. (nach der Bördelung können diese
nicht befestigt werden)
Schraubenmutter
Kupferrohr
Bördelung
1
Spannen Sie das Kupferrohr fest in der
Schiene ein und halten Sie sich dabei an
die Abmessungen in der folgenden Tabel-
le.
2
Führen Sie die Bördelungen durch.
Außendurchmesser Tempergrad
mm Zoll Geglüht(o)
Ø6.35 1/4 Geglüht(o)
Ø9.52 3/8 Geglüht(o)
Ø12.7 1/2 Geglüht(o)
Ø15.88 5/8 Geglüht(o)
Schiene
Schiene
Kupferrohr
Spannbügel
VORSICHT
!
Kupfer in Kontakt mit Kühlmitteln sollte
sauerstofffrei oder desoxidiert sein, zum
Beispiel Cu-DHP gemäß Spezifikation in
EN 12735-1 und EN 12735-2
1
2
Rundum glatt
Rundum gleiche Länge
1
A
2
mm
1.1~1.3
1.5~1.7
1.6~1.8
1.6~1.8
Griff
Bügel
Konus
Rote Pfeilmarkierung
Überprüfung
Vergleichen Sie die Bördelung mit der
Abbildung.
Wenn die Bördelung offensichtlich beschä-
digt ist, schneiden Sie diesen Teil ab und
wiederholen Sie die Bördelung.
Das Innere glänzt ohne Kratzer
= Unsachgemäße Bördelung =
Schräg Beschädigte
Oberfläche
Anschluss der Rohrleitung und
Ablassschlauch am Innengerät
Richten Sie die Mitte der Rohre aus und ziehen
Sie die Schraubenmutter mit der Hand fest.
Rohrleitungen Schraubenmutter Rohre
der Innenanlage
Ziehen Sie die Schraubenmutter mit einem
Schraubenschlüssel fest.
Außendurchmesser
mm Zoll
Ø6.35 1/4
Ø9.52 3/8
Ø12.7 1/2
Ø15.88 5/8
Schraubenschlüssel
Rohrleitungen der Innenanlage
VORSICHT
!
• Die Installation von Rohrleitungen muss
auf einem Minimum gehalten werden.
• Flache Verbindungen sollten einge-
schränkt werden auf den Gebrauch mit
geglühten Rohren, und auf Rohrgrößen,
die einen Durchmesser von 20 mm
Außendurchmesser nicht überschreiten.
Rissig Ungleiche
Stärke
Drehmoment
kgf . m
1.8~2.5
3.4~4.2
5.5~6.5
6.3~8.2
Maulschlüssel (fixiert)
Schraubenmutter
Anschlussrohr
