Guía de instalación y configuración de LYNX Touch

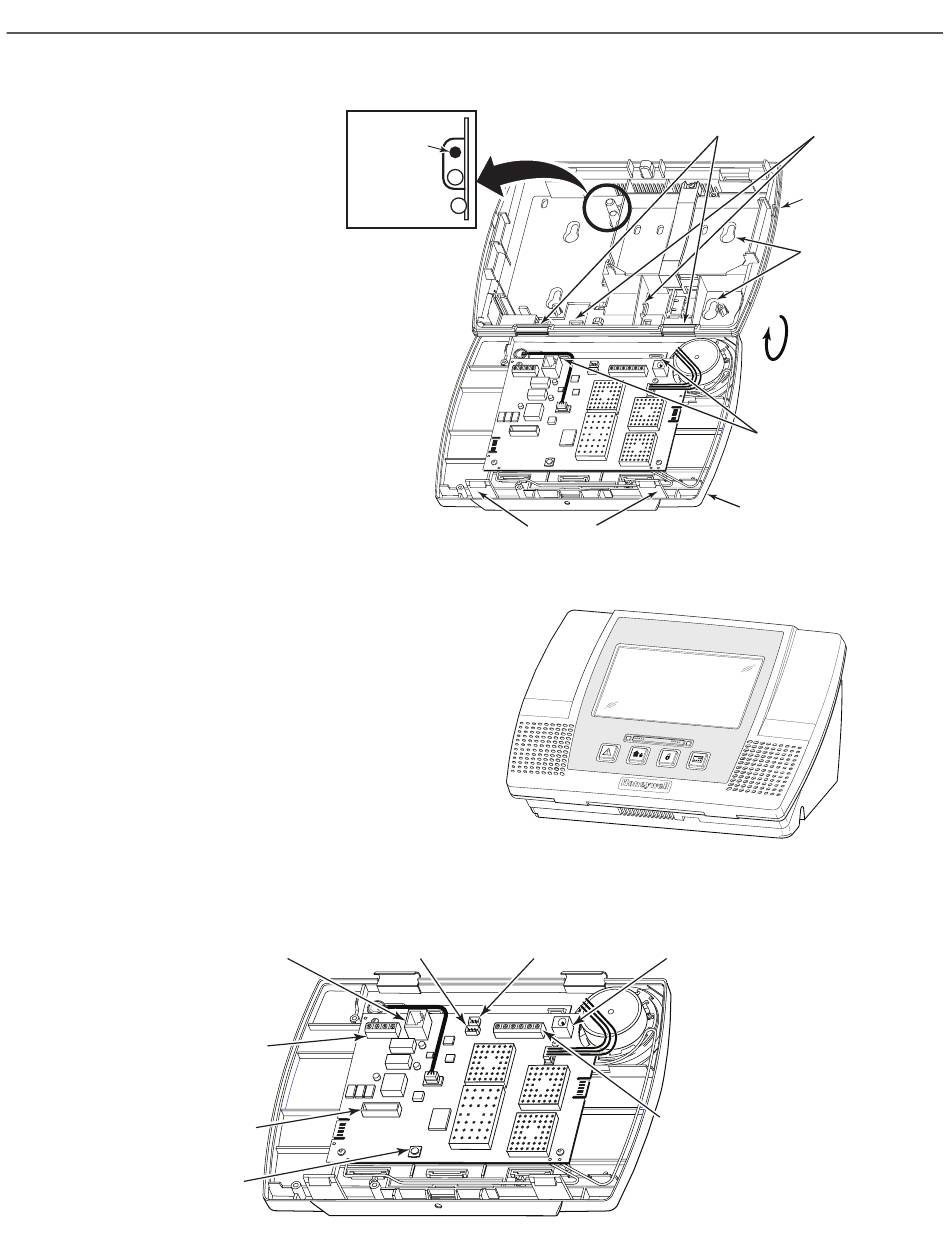

Montaje del control

Montaje en pared

1.
Libere la cubierta frontal de la cubierta posterior
oprimiendo las dos pestañas de bloqueo que están
en la parte superior de la unidad con la punta de
un destornillador mediano.
2.
Separe las cubiertas frontal y posterior al girar la cubierta frontal
de modo que quede perpendicular con la cubierta posterior
y destrabar (liberar) los dos ganchos (bisagras) de la cubierta posterior.
3.
Pase el cableado del inductor por el orificio correspondiente el interuptor
de tamper de la cubierta. Use amarras para fijar el cableado a los lazos
para cable incorporados, según sea necesario.
Monte la cubierta posterior en una pared sólida.
4.
5.
Si fuera necesario, instale un tornillo de montaje adicionale en la
manipulación de la carcusa (consulte el Detalle A).
6.
Acople las cubiertas frontal y posterior conectando los ganchos de
la cubierta frontal con las sujeciones de la cubierta posterior.
Una vez acoplados, los ganchos sostienen la cubierta frontal
y le permiten realizar las conexiones del cableado.
7.
Después de realizadas todas las conexiones del cableado,
cierre a presión la cubierta frontal con la posterior y asegúrese
de que la cubierta quede fija con las pestañas de bloqueo.

Montaje en escritorio

Para el montaje en escritorio, deberá usar la base para montaje opcional (modelo L5000DM, se compra por
separado).
1.
Deslice el panel de control hacia las lengüetas de bloqueo
de la base de montaje.
2.
Pase todo el cableado a través de la parte inferior de la base
de montaje, usando una de las ubicaciones de entrada de cables,
antes de establecer las conexiones hacia el panel de control.
3.
Use bandas de sujeción para asegurar el cableado a los bucles
de cables incorporados, según sea necesario.
4.
Use los tornillos suministrados para asegurar el panel de control
a la base de montaje.
Descripción general del cableado
A continuación, se resumen las conexiones que se requieren. Consulte el párrafo Conexiones del cableado y el
diagrama Resumen de conexiones en el interior de la tapa posterior al hacer las conexiones.
TELEFÓNICAS
ENCHUFE DE
GSMVLP5/ILP5
ALTA CAPACIDAD
INTERRUPTOR
DE SEGURIDAD
de montaje
manipulación
de la carcusa
CONEXIÓN
CONEXIÓN DE BATERÍA
TELEFÓNICA
DE CAPACIDAD ESTÁNDAR
CONEXIONES
Instale
un tornillo
adicionale
en la
DETALLE A
PESTAÑAS
DE BLOQUEO
ESTÁNDAR
REGLETA DE
CONEXIONES
- 6 -
GANCHOS DE
MONTAJE (BISAGRAS)
AMARRE (3)
ORIFICIOS
DE MONTAGE
CUBIERTA
HACIA ARRIBA
PARA LIBERAR
LOS GANCHOS
PUNTOS DE
AMARRE (2)
CUBIERTA
FRONTAL
5000-300SP-091-V1
5000-300SP-092-V0
RECEPTÁCULO DE
FUENTE
ALIMENTACIÓN
REGLETA DE
TERMINALES
5000-300SP-087-V0
PUNTO DE
CUBIERTA
POSTERIOR
GIRE LA
FRONTAL
