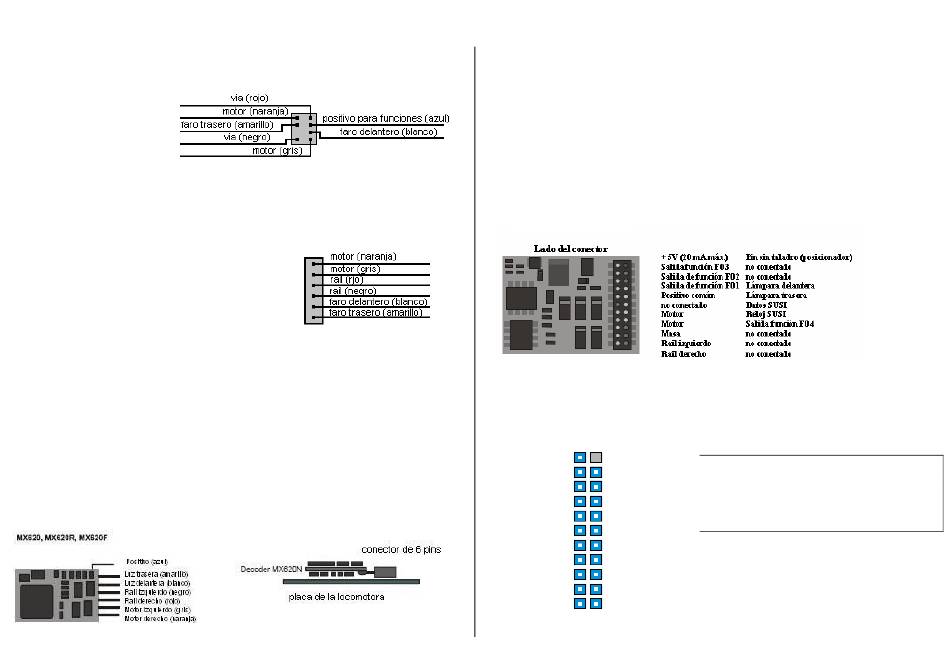

Decodificadores MX621, MX630, MX631, MX632, MX645 y MX646
Los decodificadores con conector de 8 polos NEM 652
Los decodificadores marcados con R vienen equipados con un conector de 8 polos
de
acuerdo
con
NMRA/NEM 652 para que
puedan ser montados fá-
cilmente en el zócalo co-
rrespondiente de la loco-
motora una vez quitado el
conector original.
Las conexiones a los raíles, motor y luces quedan establecidas mediante este co-
nector. El resto de funciones, si existen, deben cablearse individualmente.
Los decodificadores con conector de 6
polos NEM 651
Los decodificadores marcados con F vienen equi-
pados con un conector de 6 polos de acuerdo con
NMRA/NEM para que puedan ser montados fácil-
mente en el zócalo correspondiente de la locomoto-
ra una vez quitado el conector original.
El brillo de las lámparas queda reducido ya que el polo positivo común no forma
parte de esta interfaz. Las bombillas toman la tensión directamente de la vía.
Sin embargo el cable azul sí que está en el decodificador y puede emplearse en
caso necesario, naturalmente la alimentación de las bombillas desde la vía debe
cortarse en este caso.
Decodificador MX620N con 6 puas:
Muchas locomotoras de las escalas N, H0e, H0m y algunas de la H0 disponen del
zócalo de 6 polos y del espacio adyacente necesario para ubicar directamente el
decodificador
Página 67
Atención: Normalmente en casi todas las locomotoras debemos conectar el decodi-
ficador con las púas hacia atrás y dejando visible el microprocesador.
Decodificadores MX631D, MX632D, MX632VD, MX640D, MX642D,
MX631C, MX632C, MX640C, MX642C, MX644C
polos
Estos decodificadores disponen de un conector de 21 polos integrado que se conec-
ta directamente sobre la placa de circuito impreso de la locomotora. De hecho el
conector del decodificador tiene 22 polos, pero uno es ciego para permitir un posi-
cionamiento correcto.
MX632 D/C
Conociendo la finalidad de los diversos polos el usuario puede realizar las
conexiones mediante cables.
En los polos marcados como ―no conectados― no debe realizarse ningún tipo de
conexión.
12 VCC
11 Posicionador
13 FO3
10 Altavoz
14 FO2
9 Altavoz
15 FO1
8 F0 del
16 Positivo
7 F0 tras
17 Motor 3
6 SUSI datos
18 Motor 2
5 SUSI reloj
19 Motor 1
4 FO4
20 Masa
3 n.c.
21 Carril derecho
2 n.c
22 Carril izquierdo
1 sincronismo
Carril derecho
con conector de 21
Los decodificadores del tipo C difieren de los del
tipo D por las salidas de función FO3 y FO4 ya
que en los tipo C corresponden a salidas de nivel
lógico y en los del tipo D son salidas de nivel
normal. Los del tipo C son específicos para Mär-
klin y Trix
