7 Indicador luminoso Emite una luz amarilla parpadeante cuando el ordenador
de actividad de la transmite o recibe datos a través de la red. Si hay un gran
red volumen de tráfico en la red, la luz del indicador luminoso puede
parecer fija en lugar de parpadeante.
8 Conectores USB 2.0 Se recomienda usar los conectores USB frontales para dispositivos
(2)
que conecte ocasionalmente, como memorias USB flash, cámaras
o dispositivos USB de inicio.
Use los conectores USB posteriores para dispositivos que
permanecen conectados habitualmente, como impresoras y
teclados.
9 Conector IEEE 1394 Utilice el conector IEEE 1394 para dispositivos de datos de alta
velocidad como cámaras de vídeo digital y dispositivos de
almacenamiento externo.
10 Conector para Si tiene un teclado estándar PS/2, enchúfelo en el conector para
teclado teclado violeta. Si tiene un teclado USB, enchúfelo en un conector
USB.
11 Conector de línea de Utilice el conector azul de línea de entrada para conectar un
entrada dispositivo de grabación/reproducción, como un reproductor de
casetes, de CD o de vídeo.
En ordenadores con tarjeta de sonido, utilice el conector de la
tarjeta.
12 Conector serie Conecte un dispositivo serie, como por ejemplo un dispositivo de
bolsillo, al puerto serie. Si es necesario, la dirección de este
puerto se puede modificar mediante el programa de configuración
del sistema (consulte Programa de configuración del sistema).
13 Conector serie Conecte un dispositivo serie, como por ejemplo un dispositivo de
bolsillo, al puerto serie. Si es necesario, la dirección de este
puerto se puede modificar mediante el programa de configuración
del sistema (consulte Programa de configuración del sistema).

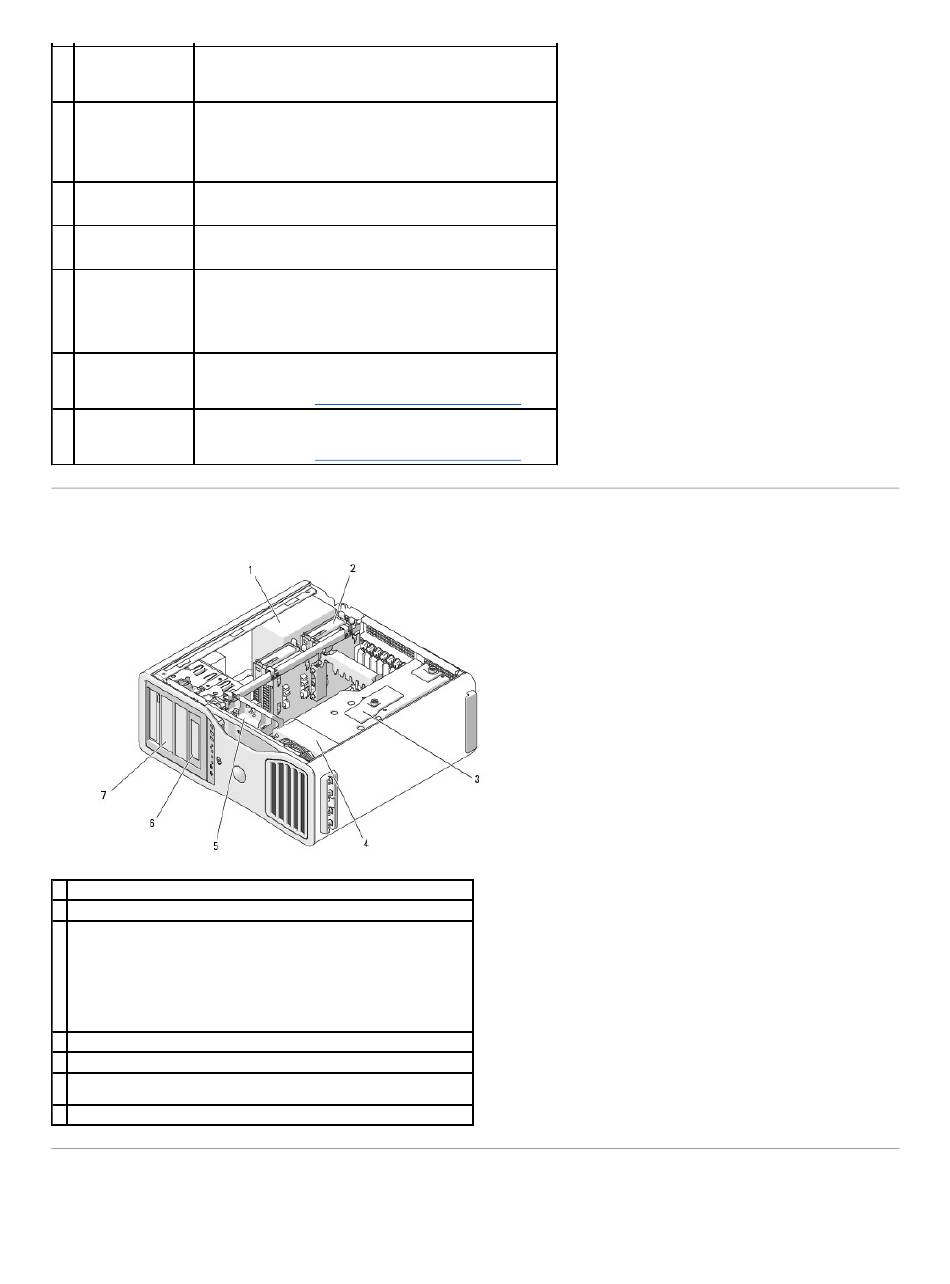

Vista interior
1 Fuente de alimentación
2 Compartimiento para unidades de disco duro
3 Cubierta de la memoria
AVISO: la cubierta de la memoria mantiene las tarjetas verticales de
memoria (opcionales) en su lugar, los tornillos mariposa deben estar
suficientemente apretados que las tarjetas verticales queden fijadas y
evitar daños.
4 Ventilador frontal
5 Ventilador de la tarjeta
6 Compartimiento para unidades de 5,25 pulgadas con una placa de panel
de unidad de 3,5 pulgadas
7 Compartimiento para unidades de 5,25 pulgadas
Componentes de la placa base
