Gossen MetraWatt METRAHit 18C Guia De Inicio Rapido

®
METRA Hit 18C y METRAwin 90
Sistema de calibración modular CP
Componentes del sistema y campo de aplicaciones
El calibrador METRA Hit 18C se usa como calibrador de precisión y
como simulador de magnitudes eléctricas y físicas. Está diseñado
como instrumento portátil para calibraciones precisas y trabajos
de revisión en campo así como en sala de control o laboratorio.
Gracias a su versatilidad de funciones y a su gran flexibilidad se
puede utilizar en ingeniería de procesos, en la construcción de
salas de control y equipos, en medidas en general y en otros
muchos campos. También puede utilizarse como componente
del sistema en el sistema de calibración (CP2, véase página 7)
para calibrar convertidores y transformadores de medida, amplifi-
cadores separadores, transmisores, equipos de medida y registro
de temperatura, controladores y señalizadores e indicadores.
Gracias a un adaptador de interface enchufado METRA Hit BD232
(opción, véase página 6) el PC puede adoptar procesos así como
ciclos de calibración completos orientados a los puntos de medi-
ción. Éstos se almacenan y se activan pulsando las teclas. De
esta manera se puede acortar considerablemente el proceso de
ajuste en el calibrador y evitar ajustes erróneos.
El software METRAwin 90 (contenido en los paquetes CP1 y CP2,
véase página 7) simplifica la programación, controla la transferen-
cia de datos al calibrador, recoge los datos medidos por un multí-
metro eventualmente conectado a la salida de transmisores o
convertidores y realiza la comparación entre el valor prefijado y el
medido. Los valores obtenidos se pueden imprimir posterior-
mente mediante el PC en forma de protocolo de calibración.

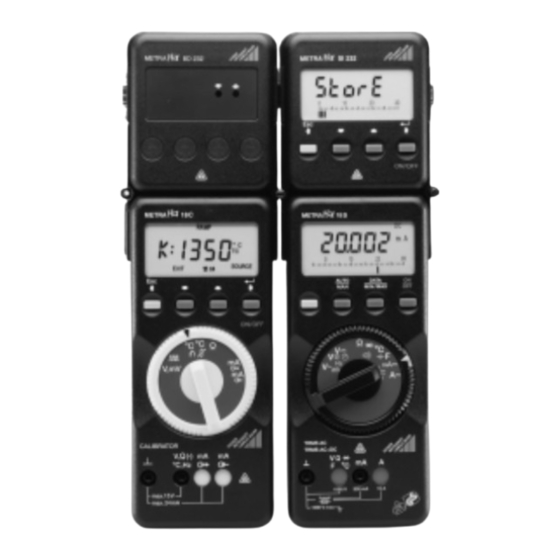

Calibrador METRA Hit 18C
Diseño robusto y EMC
El calibrador está protegido contra los efectos de interferencias
ambientales así como contra golpes y caídas gracias a su
robusta construcción y al protector de goma que se suministra
con él. Adicionalmente puede suministrarse con un estuche
opcional. El blindaje ferromagnético interno y los elementos de
atenuación electrónicos protegen al equipo de los efectos de
interferencias magnéticas o eléctricas de campos externos así
como de eventuales descargas electrostáticas.
Sistema de bloqueo automático (ABS)
El bloqueo mecánico previene conexiones incorrectas de los
cables de medida en relación a la función seleccionada.
Memorización de datos
Podemos transferir procedimientos y programas de calibración a
la memoria interna y llamarlos mediante los pulsadores (adelante
o atrás).
Como opción, el calibrador puede conectarse a un PC mediante
el adaptador METRAHit BD232. Con el apoyo del software
METRAwin 90 podemos establecer valores individuales, rampas
o intervalos por programa y almacenarlos como fichero, transfe-
rirlos al calibrador o almacenarlo en memoria no volátil.
Fácil de manejar
Todas las funciones de simulación y calibración se manejan
mediante un selector giratorio central y cuatro pulsadores.
Los valores a almacenar y las secuencias se pueden seleccionar
una tras otra mediante los pulsadores ↑ y ↓.
GOSSEN-METRAWATT
®
Fuente de calibración universal
La electrónica interna genera señales en mV y V así como en mA.
Además es capaz de generar tensiones termoeléctricas según la
temperatura seleccionada (°C ó °F) de los diferentes tipos de ter-
mopares o de sensores resistivos Pt o Ni.
Calibración y simulación
Nos es posible conectar y calibrar directamente convertidores
con una gran variedad de señales de entrada (tensión, intensi-
dad, termopares, RTD, transmisores de resistencia a dos hilos,
etc.). Podemos medir usando un multímetro con interface (p.ej.
METRAHit 18S) los valores de salida del convertidor, enviarlos a
un PC con el adaptador correspondiente, presentarlos mediante
el software METRAwin 90 y compararlos con los valores de
entrada. Se pueden presentar en pantalla e imprimir como proto-
colo los valores seleccionados a la entrada y sus correspondien-
tes salidas.
Seleccionando la posición del selector "mA sink", el
METRAHit 18C se comporta como un transmisor a dos hilos y
muestra la corriente seleccionada en el canal de medida.
Generador de frecuencia y de grupos de pulsos
Se pueden enviar señales continuas de frecuencia mediante el
METRAHit 18C para comprobar PLC's, medidores de energía,
caudal u otros. Los pulsos generados en forma de onda cua-
drada se pueden ajustar en amplitud y usarse para simular sen-
sores de salida pulsos. Incluso pueden enviarse grupos de pulsos
con una frecuencia determinada.
1
