Gossen MetraWatt SECUTEST SIII Manual De Uso

â

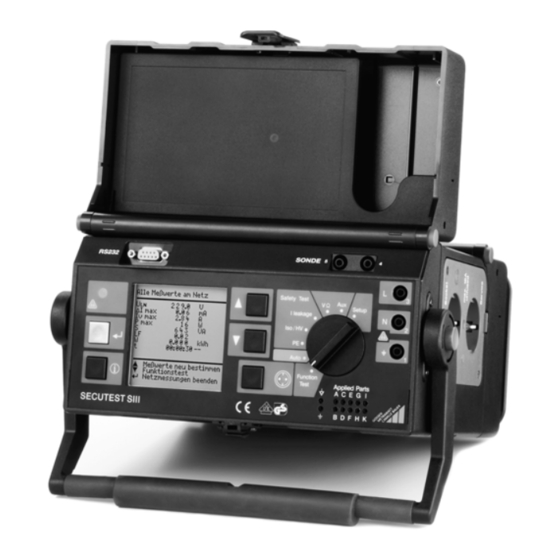

SECUTEST SIII
Comprobador para DIN EN 60601/60335/60950/61010,
DIN VDE 0700/0701/0702/0751 y British Standard
â
El comprobador SECUTEST SIII se puede configurar para el servicio en
cualquier tipo de aplicación a nivel internacional. Por esta razón se puede
seleccionar el enchufe de prueba, el idioma de servicio, así como las
prescripciones de pruebas del país de aplicación.
Comprobador universal para comprobar la seguridad eléctrica de:
• Medidores eléctricos, controladores, reguladores y aparatos
de laboratorio según EN 61010
• Equipos eléctricos según DIN VDE 0701 parte 1, 200 y 260
Valores límite según la nueva norma DIN VDE 0701-1: 2000-09
• Aparatos e instalaciones de la técnica de la información
según DIN VDE 0701, parte 240, y DIN EN 60950
• Pruebas de repetición según DIN VDE 0702
• Aparatos electromédicos según DIN VDE 0751 y EN 60601
y para los controles de la seguridad técnica según MPG
• Equipos eléctricos según las reglamentaciones British
Standard
Prueba de alta tensión según DIN VDE 070,1 parte 260,
British Standard, EN 60950, EN 61010, EN 60335 y EN 60601
Características
Conexión del aparato
– Vía enchufe de prueba con o sin adaptador
para distintas conexiones de red
– Vía bornas de conexión para aparatos que no disponen
de ningún conector de red
– Vía un adaptador para los cables de prolongamiento
con y sin caja de enchufe múltiple
2)
– Conexión para BE y FE
– Conexión de 10 partes de aplicación, agrupables
según las necesidades del cliente
Inversión de polaridad del conector de red
No es necesario llevar a cabo una inversión de polaridad
manualmente ya que ésta se realizará internamente sobre
demanda, durante la secuencia de prueba.
Detección automática
De las faltas de conexión de la red y las clases de protección (I o
II). La medida quedará bloqueada en caso de peligro.
Pantalla
El campo de indicación LCD está formado por una matriz de pun-
tos con iluminación de fondo y en la cual se visualizan los menús,
posibilidades de ajuste, resultados de medida, notas y mensajes
de error, así como textos de ayuda y esquemas de circuitos.
1)
MPG = Ley de productos médicos
2)
BE = Puesta a tierra de servicio
3)
FE = Puesta a tierra de función
GOSSEN-METRAWATT GMBH
3)
SISTEMA DE GESTIÓN DE CALIDAD
DQS-zertifiziert nach
DIN EN ISO 9001 Núm. Reg.1262
1)
Secuencia de prueba controlada por menús
completamente automática o manual
Prueba del conductor de protección
con corriente de prueba de 200 mA, 10 A ó 25 A
Prueba de aislamiento
a través de la medida de resistencia de aislamiento, de corriente
de fuga (resistencia del circuito de medida según norma) o
prueba de alta tensión.
Prueba de la corriente de fuga
a través de la medida de corriente de fuga de puesta a tierra, de
caja, o del paciente, corriente auxiliar del paciente, corriente
diferencial (resolución de 10 µA) o corriente según
DIN VDE 0751, ver fig. 9; adicionalmente, prueba de la medida
de corriente de fuga correcta en redes IT.
Dispositivo básico y ampliaciones
El comprobador se puede ampliar en función de las característi-
cas de la aplicación a realizar, véase la tabla de la página 6.
Interface de datos para PC e impresora
Capacidad de ampliación
La opción SECUTEST
datos excepcional con memoria, impresora y teclado alfanumé-
rico para la entrada de datos.
Juntamente con el software para WINDOWS, diseñado según las
necesidades del usuario, se pueden crear los protocolos
necesarios y analizar y gestionar los datos.
â
PSI convierte el aparato en un registro de
3-349-112-07
4/6.01
