Kurzbedienungsanleitung
Short-form Operating Instructions
Mode d'emploi en bref
Breves instrucciones de servicio
Brevi istruzioni d'uso
Verkorte gebruiksaanwijzing
Stručný návod
Serie

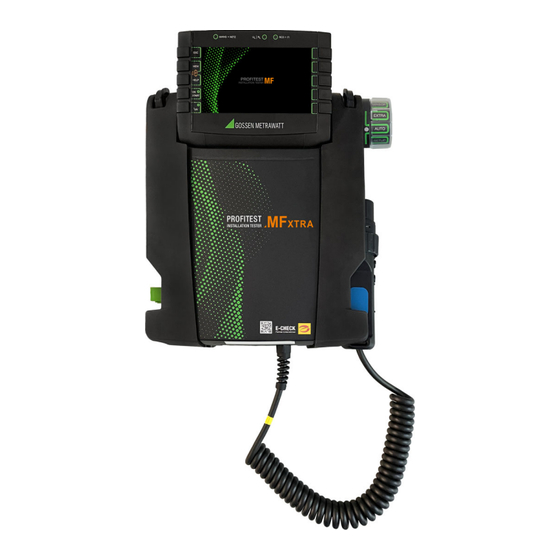

PROFITESTMF
PROFITESTMF
Série
PROFITESTMF
PROFITESTMF XTRA, MF TECH
DIN VDE 0100-600, DIN VDE 0105-100, OVE E 8101, NIN / NIV,
IEC 60364-6, EN 50110-1
Lesen Sie die ausführliche Bedienungsanleitung, verfüg-
D
bar unter www.gossenmetrawatt.com.
Die Kurzbedienungsanleitung ersetzt nicht die ausführliche Bedie-
nungsanleitung!
Read the detailed operating instructions, available at
GB
www.gossenmetrawatt.com.
The short-form instructions are no substitute for the detailed
instructions!
Lirez le mode d'emploi détaillé, disponible sur www.gos-
F
senmetrawatt.com.
Le mode d'emploi abrégé ne remplace pas le mode d'emploi
détaillé !
/
Series /
Download Center
Centre de téléchargement
Centro de descargas
Centrum stahování
Lea el manual de instrucciones detallado que está dispo-
E
nible en www.gossenmetrawatt.com.
¡El manual breve no sustituye al manual de instrucciones detallado!
Leggere il manuale dettagliato, disponibile sul sito
I
www.gossenmetrawatt.com.
La Guida rapida non sostituisce il manuale dettagliato!
Lees de gedetailleerde gebruiksaanwijzing op www.gos-
NL
senmetrawatt.com.
De korte gebruiksaanwijzing is geen vervanging voor de gedetaille-
erde bedieningshandleiding!
Přečtěte si podrobný návod k obsluze, který je k dispozici
CZ
na www.gossenmetrawatt.com.
Stručný návod k obsluze nenahrazuje podrobný návod!
3-447-155-27
4/9.23
