Modelos de servidor con dieciséis unidades de 2,5 pulgadas
Utilice esta sección para comprender la disposición de los cables para modelos de servidor con dieciséis
unidades de 2,5 pulgadas.
Modelo de servidor: dieciséis unidades SAS/SATA de 2,5 pulgadas, dos adaptadores RAID 8i

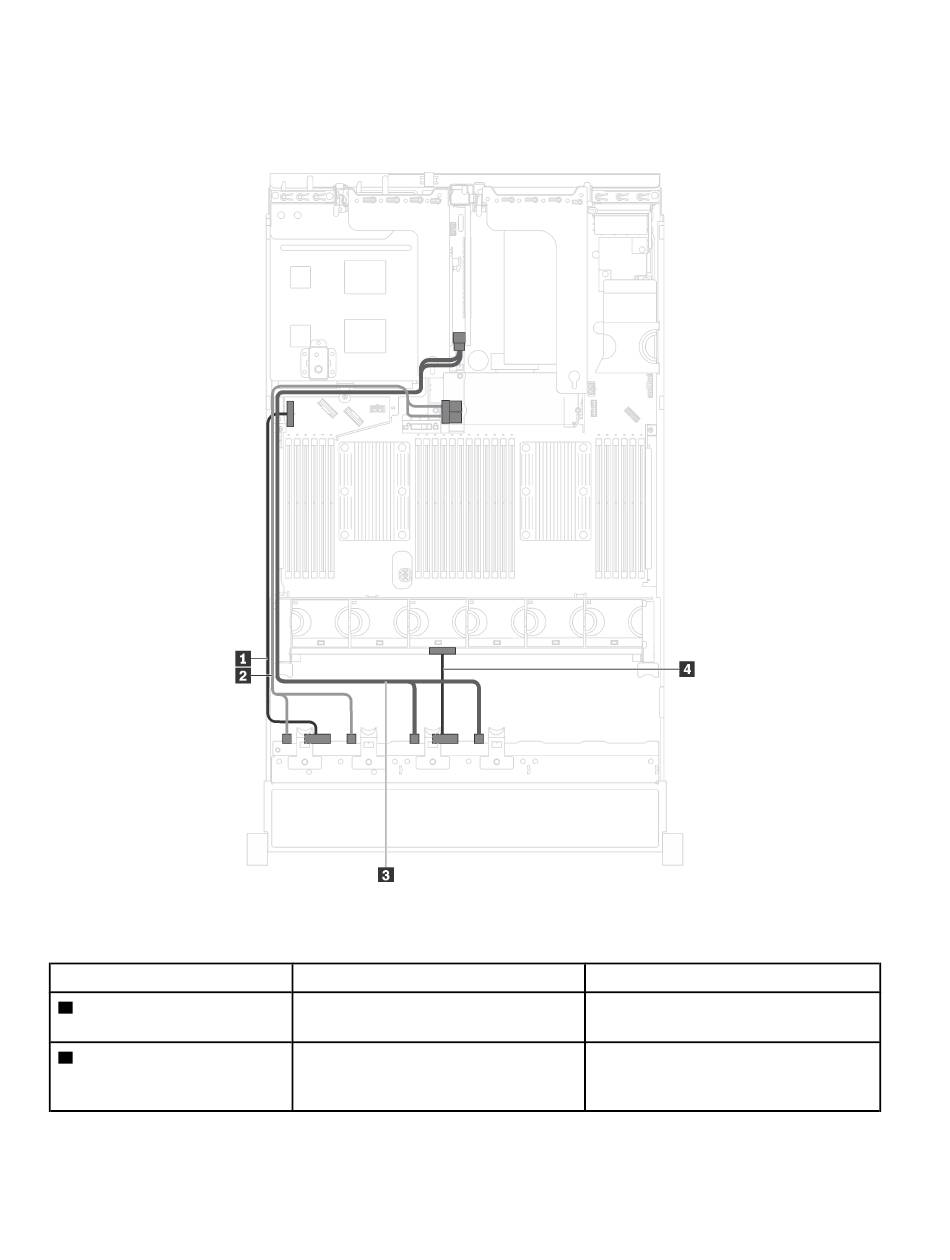

Figura 24. Disposición de los cables de modelos de servidor con dieciséis unidades SAS/SATA de 2,5 pulgadas y dos
adaptadores RAID 8i
Cable
1
Cable de alimentación de la
placa posterior 1
2
Cable de señal SAS de la
placa posterior 1
36
ThinkSystem SR650 Manual de mantenimiento
Desde
Conector de alimentación en la placa
posterior 1
Conectores SAS 0 y SAS 1 en la placa
posterior 1
Hasta
Conector de alimentación 1 de la placa
posterior en la placa del sistema
Conectores C0 y C1 en el adaptador
RAID 8i instalado en la ranura del
adaptador RAID
