Modelos de servidor con veinticuatro unidades de 2,5 pulgadas

Utilice esta sección para comprender la disposición de los cables para los modelos de servidor con
veinticuatro unidades de 2,5 pulgadas.
Modelo de servidor: veinticuatro unidades SAS/SATA de 2,5 pulgadas, tres adaptadores RAID 8i

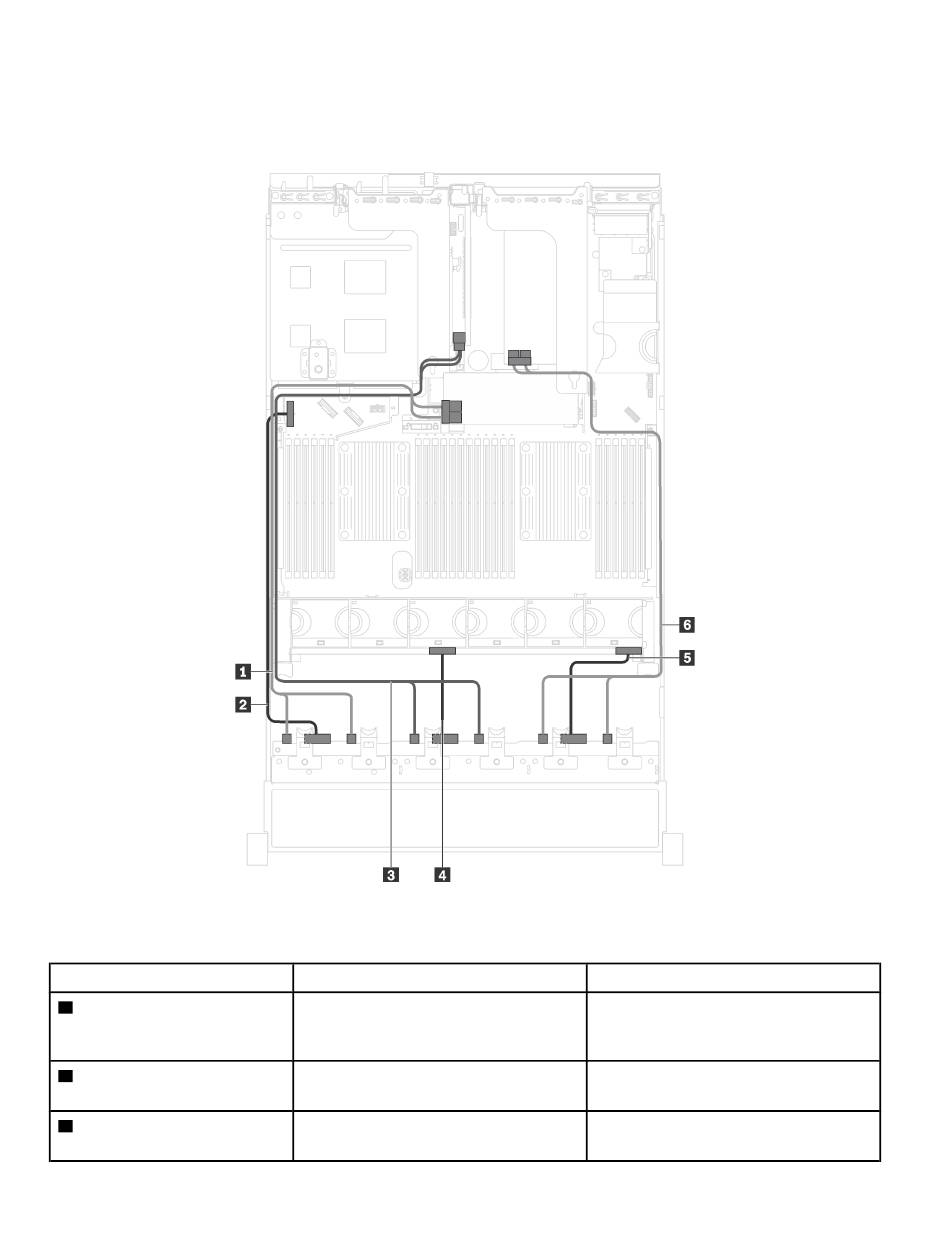

Figura 29. Disposición de los cables para los modelos de servidor con veinticuatro unidades SAS/SATA de 2,5 pulgadas y
tres adaptadores RAID 8i
Cable
1
Cable de señal SAS de la
placa posterior 1
2
Cable de alimentación de la
placa posterior 1
3
Cable de señal SAS de la
placa posterior 2
44
ThinkSystem SR650 Manual de mantenimiento
Desde
Conectores SAS 0 y SAS 1 en la placa
posterior 1
Conector de alimentación en la placa
posterior 1
Conectores SAS 0 y SAS 1 en la placa
posterior 2
Hasta
Conectores C0 y C1 en el adaptador
RAID 8i instalado en la ranura del
adaptador RAID
Conector de alimentación 1 de la placa
posterior en la placa del sistema
Conectores C0 y C1 en el adaptador
RAID 8i instalado en una ranura de PCIe
