Reparación
Desenroscar la bomba
0
1
Enroscar la bomba
P/N 7192370_02
NOTA: Desenroscar la bomba solo si el material está blando
(aproximadamente 70 °C/158 °F, en función del material).
1. Cerrar la válvula de cierre.
NOTA: Accionar la válvula de cierre solo si el fusor está a temperatura
de servicio.

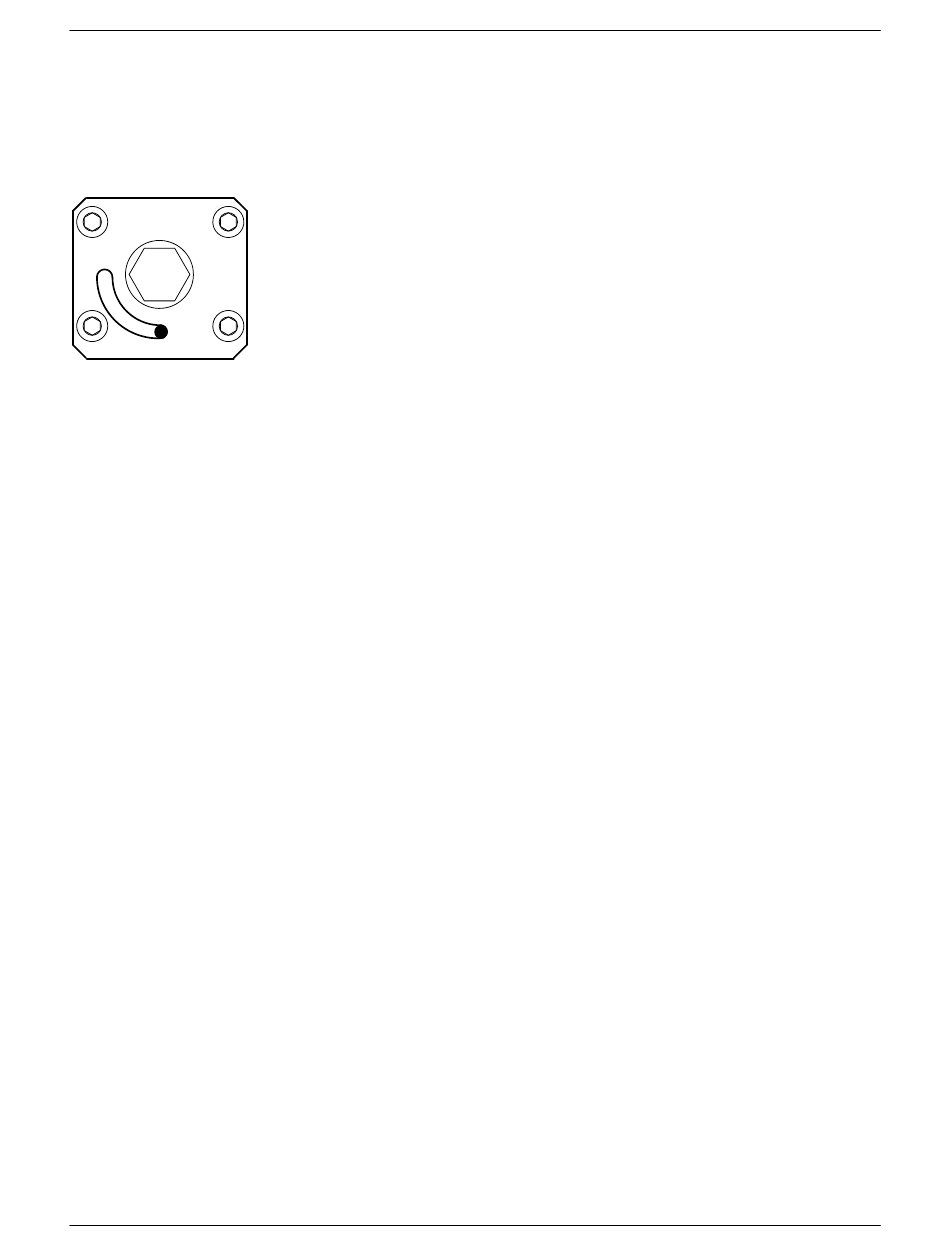

Pin en posición 0: Cerrado
Pin en posición 1: Abierto
2. Girar la articulación de árbol hasta que se pueda acceder a las dos
espigas roscadas en el lado de bomba (5).
3. Soltar las espigas roscadas en el lado de bomba.
4. En caso de bomba 1: Soltar los tornillos de la escuadra de sujeción del
motor y desplazar la misma hacia atrás en el agujero alargado junto con
el motor y la articulación de árbol.
5. Extraer la placa de válvula de seguridad 1.
6. En caso de bomba 2: Separar la articulación de árbol. No es necesario
mover el segundo motor.
7. Extraer la placa de válvula de seguridad 2 junto con la bomba y el resto
de la articulación de árbol 2.
En la sección Mantenimiento se describe el procedimiento para soltar y
extraer la placa de válvula de seguridad. VerPlaca de válvula de seguridad /
Soltar la placa de válvula de seguridad y Asegurar la placa de válvula de
seguridad.
8. Colocar un recipiente debajo de la bomba para recoger los restos de
material.
9. Desenroscar la bomba.
10. Limpiar la superficie obturadora en la placa. Si fuera necesario, calentar
los restos de material con un secador de aire caliente y, a continuación,
retirar los mismos.
11. Dejar enfriar el fusor a temperatura ambiente.
En caso de una bomba nueva: Retirar las caperuzas de protección de los
taladros de la bomba nueva.
NOTA: Volver a enroscar la bomba solo estando el fusor frío.
Las superficies obturadoras de la placa de válvula de seguridad y de la
bomba deben estar limpias. Por principio, sustituir al mismo tiempo el (los)
anillo(s) en O.
1. Aplicar grasa para temperaturas elevadas (ver la sección Mantenimiento,
Sustancias auxiliares) a la nueva bomba.
2. Aplicar grasa para temperaturas elevadas a los tornillos de fijación y los
anillos en O.
3. Apretar los tornillos de fijación en cruz con una llave dinamométrica solo
si depósito está frío. Par: 25 Nm / 220 lbin
