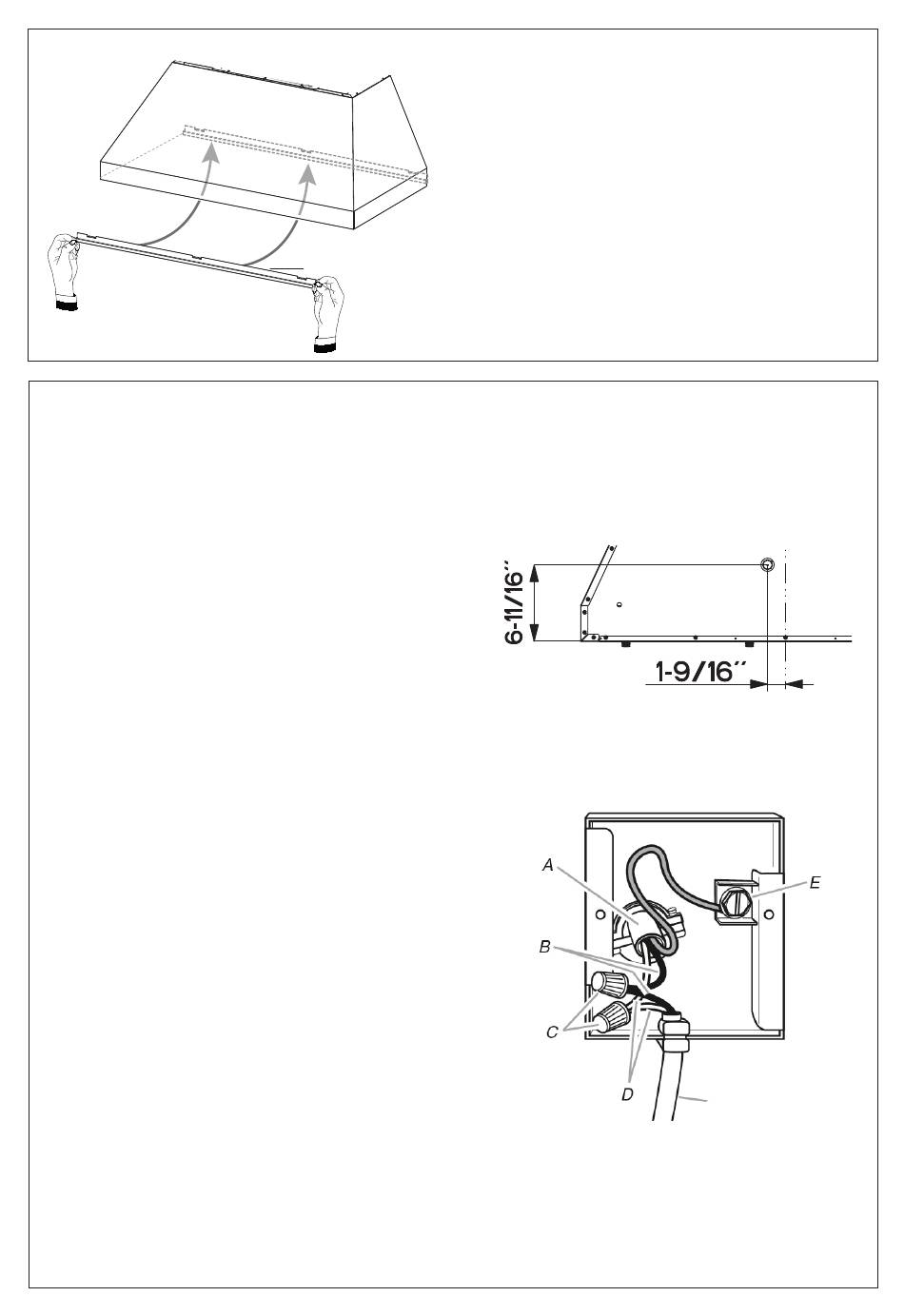

Réalisation des branchements
Coupez l'alimentation dédiée à la hotte.
Défoncez l'entrée électrique à l'aide d'un tour-
nevis plat. Faites passer le câble d'alimentation
dans l'entrée électrique défoncée.
Branchez le câble d'alimentation à la hotte.
Branchez le fil blanc de l'alimentation (A) au fil
blanc de la hotte (D) à l'aide d'un connecteur
verrouillé par rotation. Branchez le fil noir de
l'alimentation au fil noir de la hotte (B) à l'aide
d'un connecteur verrouillé par rotation (C).
Branchez le fil vert (vert et jaune) (E) de mise
à la terre sous la vis de mise à la terre verte.
Remettez le couvercle du compartiment des
câblages externes et les filtres à graisse en
place.
Raccordez le conduit au registre et scellez
toutes les connexions à l'aide de ruban.
Mettez l'alimentation sous tension. Mettez
le ventilateur et l'éclairage en marche. Si la
hotte ne fonctionne pas, assurez-vous que le
disjoncteur ou le fusible du domicile n'a pas
sauté. Si l'unité ne fonctionne toujours pas,
débranchez l'alimentation et vérifiez si les
branchements ont été réalisés correctement.
Remettez le couvercle du compartiment des
câblages externes.
50
8
Engagez la gouttière (8) à l'intérieur de la
hotte. Il est possible de laver la gouttière et de
la replacer à l'intérieur de la hotte.
Câblage de la
hotte
