Sprechanlage Style Art. 2608
-
M I
4
1
2
Sprechanlage Basic mit 2 serienmäßigen Tasten.
Nicht zur Nutzung der Funktion Interngespräch verwendbar.
Die Sprechanlage ausschließlich unter Verwendung von Art. 1214/2C,
wie auf dem Anschlussplan KD/DC auf Seite 102 dargestellt,
installieren.

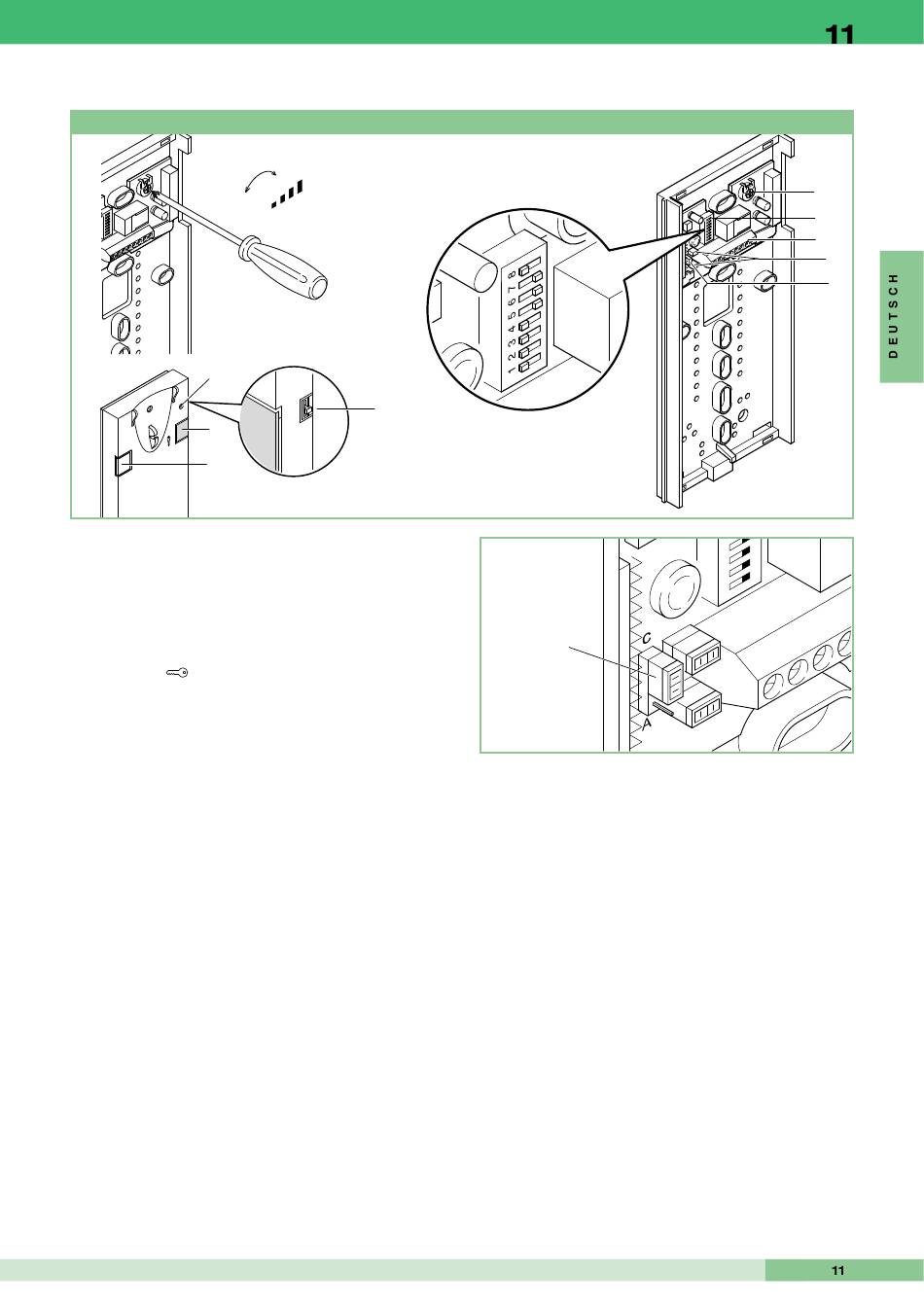

1. Türöffnertaste
.
2. Taste P1 Ruf an Zentrale / allgemeiner Antrieb / Taste für
verschiedene Anwendungen an Klemmenleiste vorhanden (P1
C1).
3. Wahltaste Klingelton/Funktion Rufabschaltung mit 3 Positionen:
Obere Position: Maximale Lautstärke.
Mittlere Position: Mittlere Lautstärke.
Untere Position: Aktivierung der Funktion Rufabschaltung
(damit ist die Deaktivierung des Ruftons der Außenstelle und der
Zentrale gemeint; die Aktivierung der Funktion Rufabschaltung wird
durch das Aufleuchten einer roten LED oben rechts angezeigt).
4. Anzeiger Funktion Rufabschaltung.
5. Klemmenleiste für Anlagenanschluss:
L L Anschluss an Buslinie.
CFP CFP Eingang Etagenruf.
P1 C1 Klemmen Taste P1 mit Schließerkontakt 24V 100mA,
verschiedenen Funktionen vorbehalten (CV1 und CV2 entfernen).
S+ S- Klemmen für Rufwiederholungsvorrichtung.
6. JP1 Jumper zur Wahl der Funktion Ruf an Zentrale (Position C) /
allgemeiner Antrieb (Position A) der Taste P1 (siehe seitliche
Abbildung).
7. CV1 CV2 Jumper sind zu entfernen, um einen potentialfreien
Schließerkontakt an Taste P1 herzustellen.
8. Dip
Switches
zur
Einstellung
(siehe Tabelle auf S. 35).
9. Lautstärkeregler Mikrofon.
Mit einem feuchten Tuch reinigen. Keinen Alkohol oder andere
angreifenden Produkte verwenden.
+
