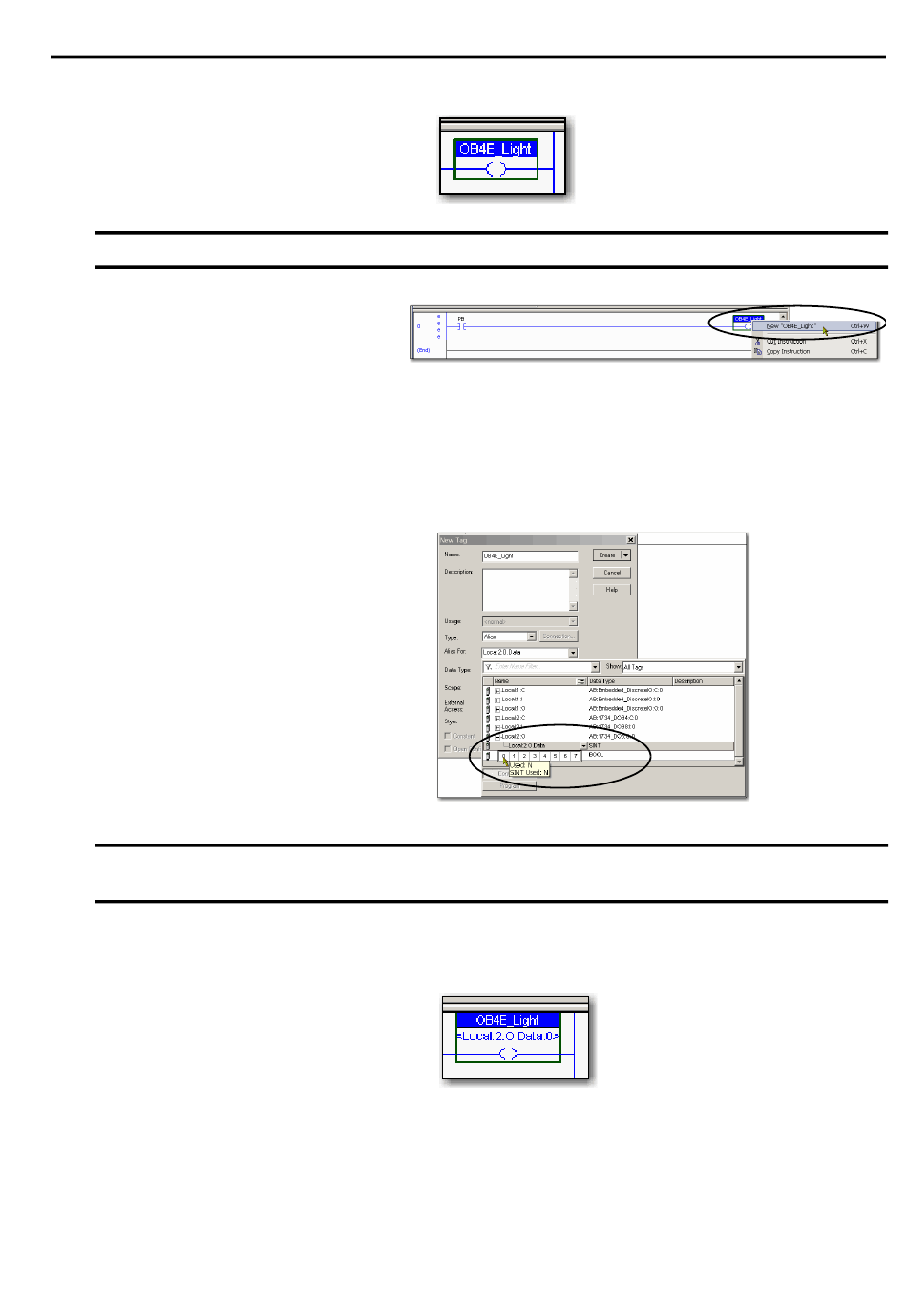

10. Asigne el nombre OB4E_Light
al elemento Output Energize.y
presione Enter.
IMPORTANTE
11. Haga clic con el botón derecho del
mouse en el nombre de tag
OB4E_Light y seleccione New
'OB4E_Light' .
OB4E_Light es un tag de alias para el nombre del tag de punto de E/S. Con un tag de alias
usted puede asignar un nombre simple a una dirección de punto físico de E/S.
12. En el menú desplegable Type,
seleccione Alias.
13. En el menú desplegable Alias For,
navegue al módulo de salida digital
1734 OB4E y seleccione cualquier
bit.
En este ejemplo se usa
Local:2:O.Data.0.
Si usa la lógica de escalera para probar un punto de salida incorporado en el controlador CompactLogix 5370 L1
IMPORTANTE
de un módulo 1734-OB4E local, asegúrese de seleccionar el punto correcto en el menú Alias For.
14. Haga clic en Create and Close.
El gráfico muestra el elemento
Output Energize después de
asignar el tag Alias a un punto en el
módulo de salida.
15. Guarde los cambios.
No use espacios en el nombre del tag. En lugar de ellos, utilice el carácter de subrayado (_).
Publicación de Rockwell Automation IASIMP-QS024A-ES-P – Febrero 2012
Cree un proyecto RSLogix 5000 Capítulo 4
