28 es-AR | Suministro de energía
2.

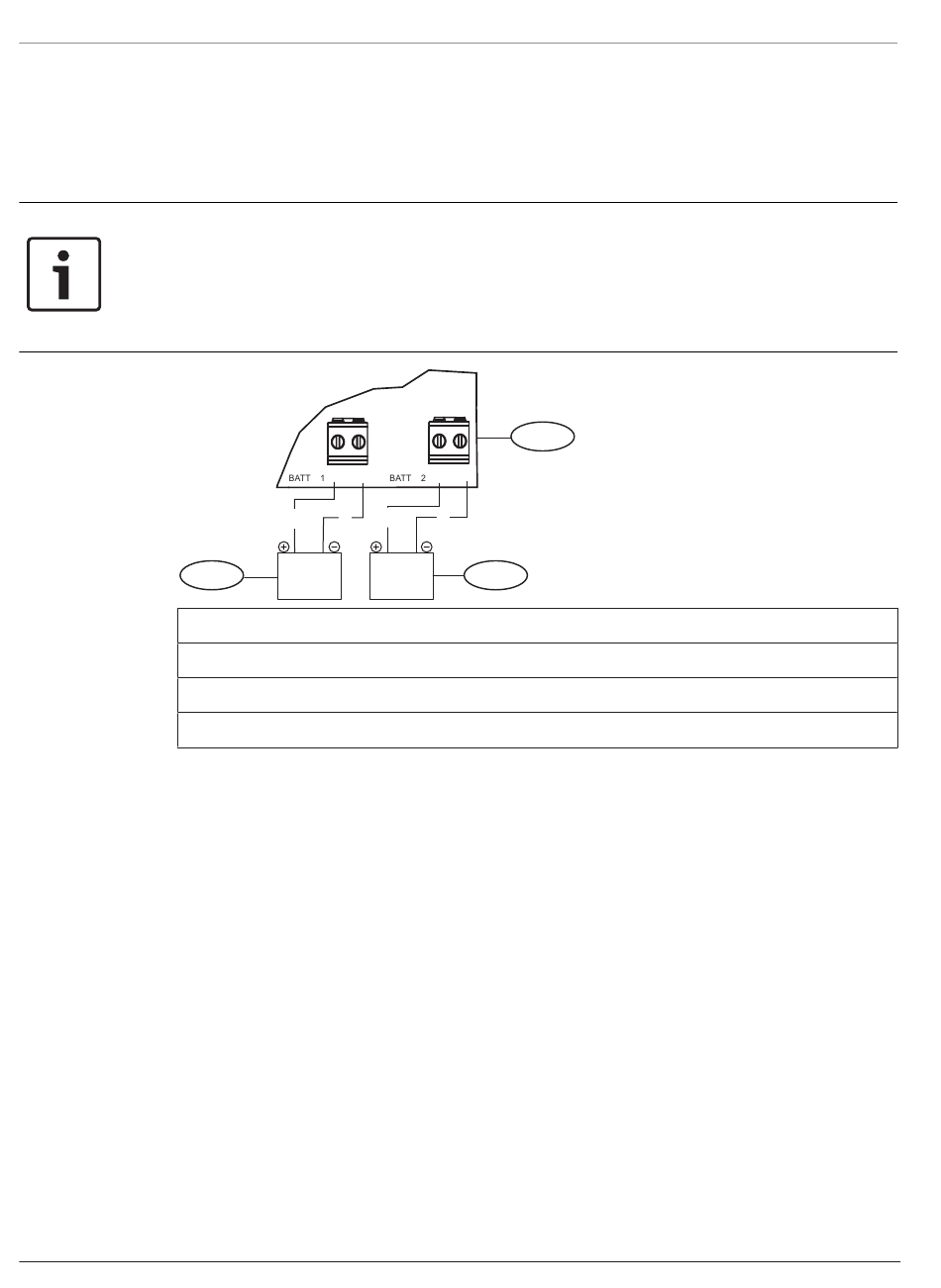

Cableado de las baterías
Notificación!
Requisitos de cableado de la batería
Debe conectar con cables la BAT. 1. Debe conectar con cables la BAT. 2 si configura el B520
para dos baterías.
Cuando usa la BAT. 2, ambas deben tener la misma calificación.
La potencia de reserva máxima no puede superar los 36 Ah.
Leyenda: descripción
1 ᅳ Módulo de alimentación de energía auxiliar B520
2 ᅳ Batería 2 (BAT. 2) - (12 V nominales de ácido-plomo)
3 ᅳ Batería 1 (BAT. 1) - (12 V nominales de ácido-plomo)
2018.10 | 16 | F.01U.361.456
Conecte un cable de cableado de interconexión (incluido) en el conector de
interconexión de SALIDA SDI2 en el B520 al conector de interconexión del primer
módulo.
Conecte módulos adicionales en serie con el primer módulo.
+ -
R
R B
3
1
+ -
B
2
