- Página 1 TORNIQUETES 119G3782ES DE TRÍPODE MANUAL DE INSTALACIÓN TWISTER LIGHT PSBPS07N-PSBPS08-PSBPS09-PSBPS10 Español...
-
Página 2: Instrucciones Importantes Para La Seguridad De Las Personas
• Este producto deberá destinarse solo al uso para el cual ha sido expresamente de evitar que se pueda accionar involuntariamente la automatización • No está diseñado. Cualquier uso diferente se debe considerar peligroso. CAME Cancelli previsto que el aparato sea utilizado por personas (incluidos los niños) con Automatici S.p.A. -
Página 3: Referencias Normativas

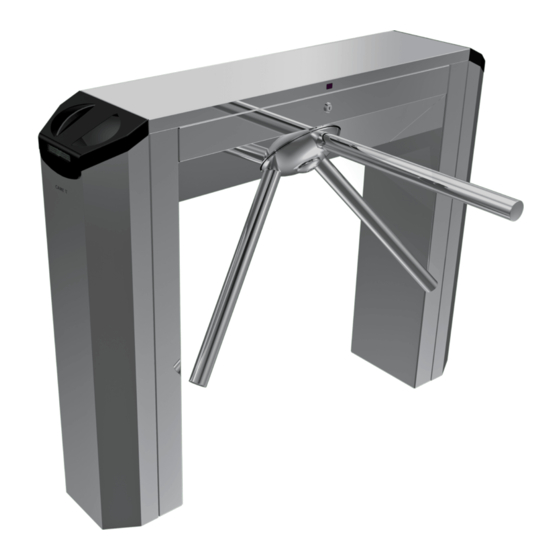

SALVO CUANDO SE INDIQUE EXPRESAMENTE, LAS OPERACIONES SE CONSIDERAN VÁLIDAS PARA TODOS LOS MODELOS DE LA SERIE TWISTER LIGHT PRESCINDIENDO DE LAS IMÁGENES MOSTRADAS. REFERENCIAS NORMATIVAS Este producto ha sido diseñado y fabricado por CAME CANCELLI AUTOMATICI S.p.A. con arreglo a las normas de seguridad vigentes mencionadas en la declaración de conformidad. DESCRIPCIÓN 001PSBPS07N Torniquete electromecánico bidireccional de acero AISI 304 con acabado satín , completo con tarjeta electrónica y retardador hidráulico. -
Página 4: Descripción De Las Partes
Descripción de las partes PSBPS07N PSBPS07N PSBPS08 PSBPS08 Patas Cuadro de mando TOR100A Patas 10. Tornillos y arandelas para fijar las 10. Cerradura de la tapa Trípode Trípode patas a la caja 11. Tornillos y arandelas para fijar Caja de chapa Caja de chapa 11. -
Página 5: Instalación Típica
Medidas (mm) 1200 Instalación típica Torniquete de trípode Flechas de dirección Caja de derivación Barra de contención Ejemplos de aplicación La salida controlada por torniquete ¡no se puede considerar como una salida de emergencia! Prever siempre también una salida de emergencia y para personas con movilidad reducida. -
Página 6: Indicaciones Generales Para La Instalación
INDICACIONES GENERALES PARA LA INSTALACIÓN La instalación debe ser efectuada por personal cualificado y experto y ajustándose plenamente a las normativas vigentes. Verificaciones preliminares Antes de efectuar la instalación del torniquete, es necesario: • Prever, si procede, los tubos corrugados necesarios para hacer pasar los cables eléctricos; •... -
Página 7: Fijación Del Torniquete
Introducir el trípode en el perno y fijarlo con el tornillo M8x20 y la tapa Fijar las barras al cabezal del trípode utilizando tornillos M10x60 y arandelas de cabeza plana. PSBPS07N PSBPS07N PSBPS08 PSBPS08 PSBPS09 PSBPS09 Fijación del torniquete El pavimento al cual se fija el torniquete tiene que La posición en la cual fijar el torniquete depende Taladrar en los puntos marcados e introducir los estar perfectamente a nivel. -
Página 8: Conexiones Eléctricas
CONEXIONES ELÉCTRICAS Antes de actuar sobre la tarjeta electrónica hay que cortar la tensión de línea. TABLA DE FUSIBLES TOR100A TOR100B Alimentación para la tarjeta electrónica (V – 50/60 Hz) 120 - 230 AC. Alimentación para los dispositivos de mando: 24 V AC. 1,6 (230 V) Fusibles de línea (A) El conjunto de los accesorios no debe superar los 35 W. - Página 9 Los dispositivos ya están conectados (todos los modelos) Sensor de paso Blanco Marrón Verde Transformador Blanco Rojo (230 V AC) Blanco Negro (120 V AC) Azul Azul Electrobloqueo Rojo Rojo Rojo Rojo PSBPS09 PSBPS09 PSBPS09 PSBPS09 PSBPS09 PSBPS09 Fotocélulas Sensores contra el franqueo Zumbador Fotocélula Sensor...
-
Página 10: Dispositivos De Mando
Dispositivos de mando Bornero para la alimentación de los accesorios con 24 V AC, con una absorción máx. de 250 mA y una potencia de 35 W. Pulsador de STOP (contacto NC). Permite bloquear el torniquete. Pulsador para el giro horario (contacto NA). Permite desbloquear el trípode en sentido horario. -
Página 11: Regulación Del Retardador Hidráulico
Poner la tapa y con la llave cerrar la cerradura. REGULACIÓN DEL RETARDADOR HIDRÁULICO La regulación correcta del retardador hidráulico es una condición necesaria para que el torniquete funcione correctamente y para reducir el esfuerzo mecánico del sistema. Para ajustar correctamente el retardador cabe tener en cuenta tanto la temperatura de funcionamiento como la frecuencia de uso del torniquete. Cortar la tensión para el torniquete y comprobar que el trípode gire sin trabas. -
Página 12: Averiguación De Averías
CAME considera la tutela del medioambiente como una de las bases fundamentales del desarrollo de sus estrategias operativas y de mercado, por esto les pedimos que contribuyan también ustedes a dicha tutela ajustándose a algunas breves indicaciones en tema de eliminación de residuos: ELIMINACIÓN DEL EMBALAJE...
