Lutron Grafik Eye QS Manual De Montaje Y Utilización

Lea la información siguiente

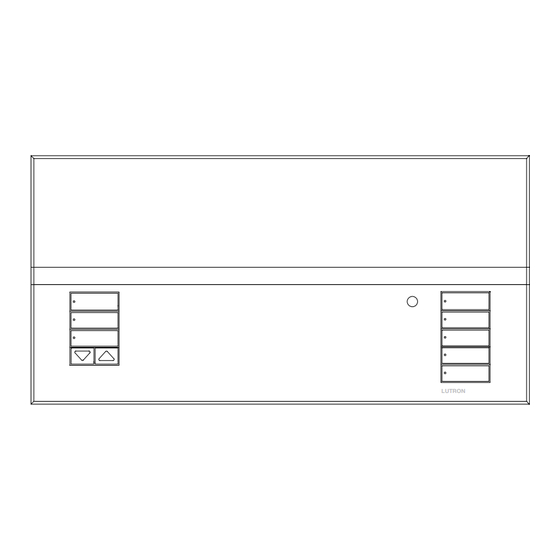

El sistema GRAFIK Eye QS permite controlar luces y cortinas o
tratamientos de ventana utilizando una sola unidad de control.
Las características incluyen recuperación de escenas con
pulsadores, pantalla de información que muestra el ahorro de
energía y el estado, receptor IR , reloj astronómico, conexión de
sensor de presencia, y botones retroiluminados fáciles de
encontrar y utilizar.
Capacidad de
la unidad
Referencia (vatios)
QSG - 3P120 2 000
QSG - 4P120 2 000
QSG - 6P120 2 000
(consulte en la página 8 capacidades adicionales)
Todas las unidades: 120 V 50/60 Hz
Español
R
Sistema
LUTRON
Capacidad de Disipación de
las zonas
la Unidad
(vatios)
(BTUs/Hora)
800 61,5
800 61,5
800 61,5
Manual de montaje
Contenidos
Montaje
Características y funciones del sistema GRAFIK Eye QS . . . . . 2
Cableado del sistema GRAFIK Eye QS . . . . . . . . . . . . . . . . . . . 3
Cableado del sistema GRAFIK Eye QS Cable Clase 2 / PELV 4
Cableado de control de bajo voltaje del sistema QS
Conexiones de terminales de bajo voltaje del sistema QS
Instalación del sistema GRAFIK Eye QS . . . . . . . . . . . . . . . . . . 7
Configuración de zonas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Funcionamiento
Funcionalidad de los botones preprogramados . . . . . . . . . . . 10
Funcionalidad general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Funcionalidad general: modo de programación . . . . . . . . . . . .12
Funcionamiento de los botones de zonas . . . . . . . . . . . . . . . .13
Programacin rápida de escenas . . . . . . . . . . . . . . . . . . . . . . . . 15
Programación de escenas . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Pantallas LED para los niveles de iluminación . . . . . . . . . . . . . 18
Ajuste de los tratamientos de ventanas . . . . . . . . . . . . . . . . . .19
Funcionamiento del reloj horario . . . . . . . . . . . . . . . . . . . . . . . .23
Ajuste del modo de ahorro . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Configuración del sensor de presencia . . . . . . . . . . . . . . . . . . .29
Activación de accesorios del sistema . . . . . . . . . . . . . . . . . . . .30
Retirada de la placa frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Opciones de menús . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
Información de contacto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
Chino
y utilización
. . . . . . . .5
. . . 6
