Protección de los contactos de salida de relé y atenuación
de perturbaciones en caso de cargas inductivas
Las cargas inductivas (relés, contactores, motores) causan oscilaciones de tensión
cuando se desconectan.
Las salidas de relé del convertidor están protegidas con varistores (250 V) contra picos de
sobretensión. Además, se recomienda encarecidamente equipar las cargas inductivas con
circuitos de atenuación de ruidos (varistores, filtros RC [CA] o diodos [CC]) para minimizar
las emisiones electromagnéticas en la desconexión. Si no se eliminan, las perturbaciones
pueden conectar de forma capacitiva o inductiva con otros conductores en el cable de
control y ocasionar un riesgo de fallo en otras partes del sistema.
Instale el componente de protección tan cerca de la carga inductiva como sea
posible, no en la salida del relé.
Salida de relé
Salida de relé
Salida de relé
Requisitos de PELV para instalaciones a más de 2000 m
(6562 ft) de altitud
ADVERTENCIA: No utilice una tensión superior a 48 V para las salidas de
relé del módulo de convertidor si se instala a más de 2000 m de altitud
(6562 ft). Si se utiliza una tensión superior a 48 V, el convertidor puede
resultar dañado, funcionar incorrectamente y causar lesiones. Si se utiliza una salida
de relé con una tensión superior a 48 V, no se cumplen los requisitos de protección
para tensión ultrabaja (PELV).
Planificación de la instalación eléctrica 45

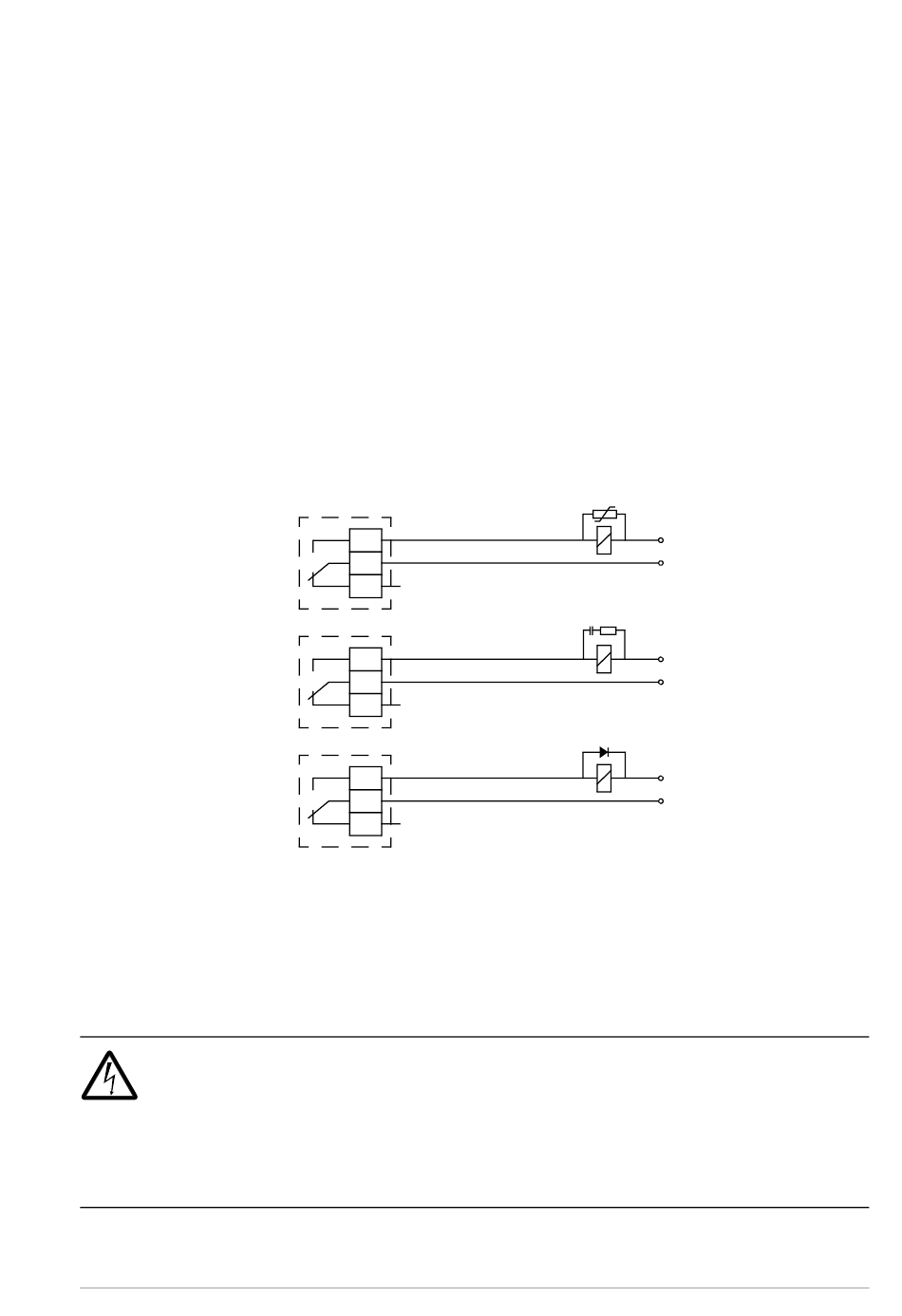

Varistor
Filtro RC
Diodo
230 V CA
230 V CA
24 V CC
