15. Ajuste del sistema horizontal
Los CONTROLES HORIZONTALES incluyen el botón HORIZ MENU y perillas como HORIZONTAL
POSITION y SEC/DIV.
1.
La perilla HORIZONTAL POSITION se usa para configurar las posiciones horizontales de todos los
canales (incluyendo los obtenidos de manipulación matemática), en los que la resolución analítica
cambia con la base temporal.
2.
La perilla SEC/DIV se usa para configurar el factor de escala horizontal para establecer la base temporal
principal o la ventana.
3.
Con el botón HORIZ MENU pulsado, la pantalla muestra el menú de operación/funcionamiento (observe
Fig. 25).
Descripción del Menú Horizontal
Menú de función
Main (Base de tiempo principal)
Set (Ajuste de ventana)
Zoom (Ventana de zoom)

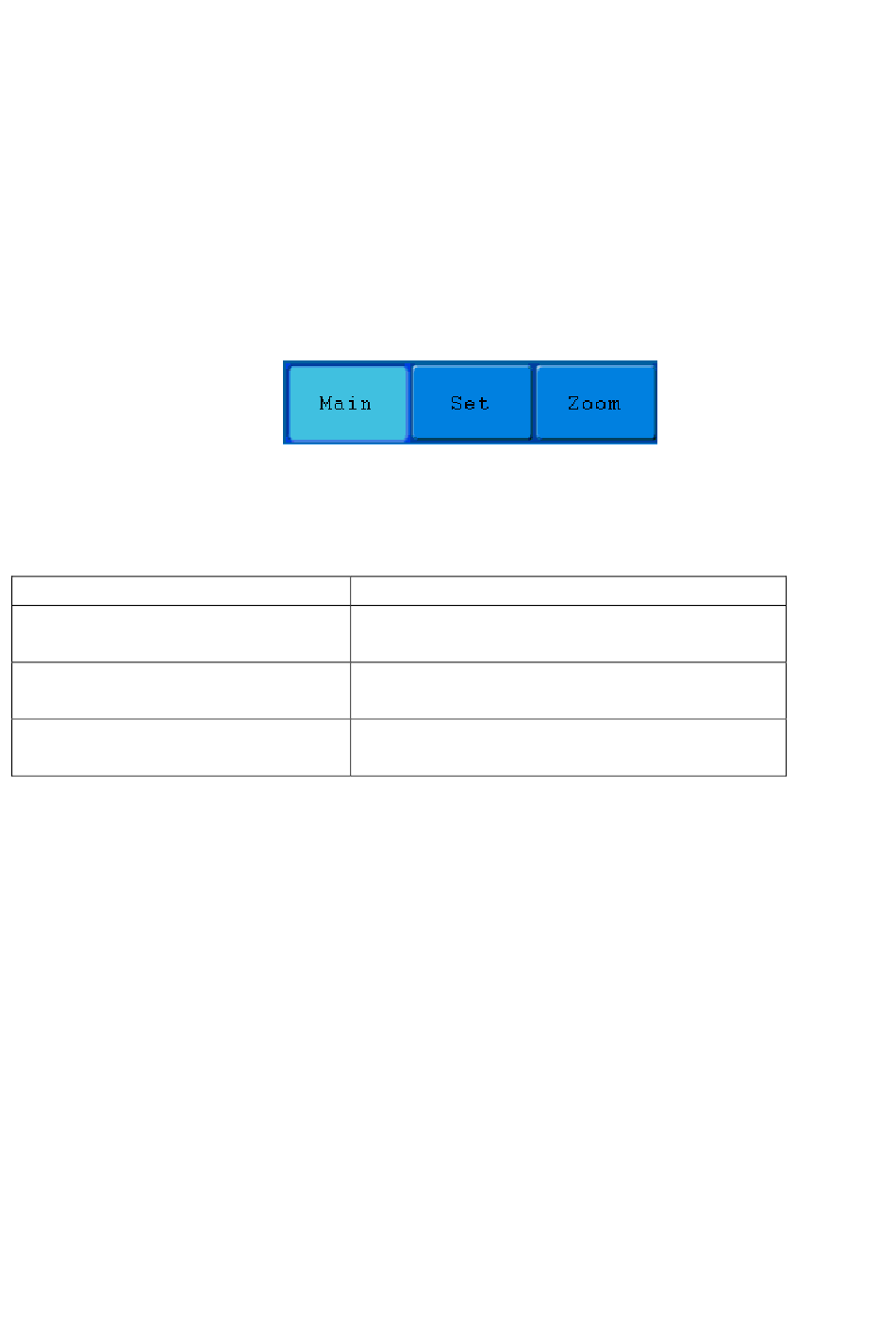

Fig. 25 Menú de base de tiempo
Descripción
La configuración de la base de tiempo horizontal se
usa para mostrar la forma de onda.
Un área de ventana se define por dos cursores. Esta
función no está disponible en el modo FFT.
El área de ventana definida para mostrar se amplía
a pantalla completa.
