GUÍA DEL USUARIO
CUADRO DE MANDOS Y PANTALLA
FR
1
NL
ES
IT

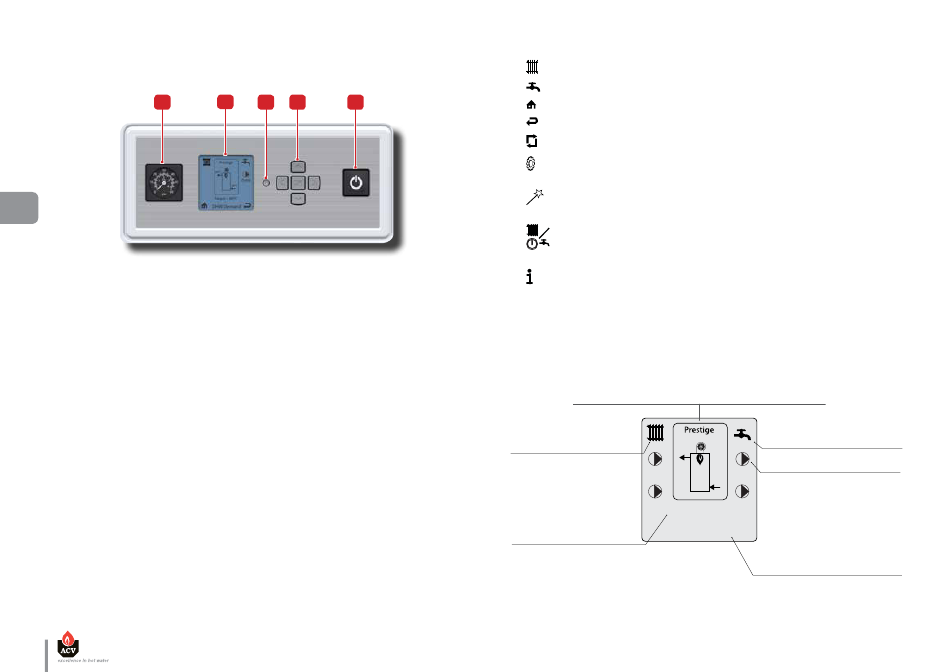

Descripción del cuadro de mandos
1.
Manómetro - Indica la presión del circuito primario (mínimo 1 bar cuando está frío).
2.
Pantalla LCD de ACVMAX - Es el panel de mandos de la caldera e indica los parámetros de funcio-
namiento, los códigos de error y los parámetros de configuración de la caldera. Los iconos princi-
DE
pales se detallan más adelante.
3.
Botón Installer - Permite al técnico cualificado el acceso a los menús de configuración de la cen-
tralita ACVMAX.
4.
Flechas y botón OK - Permiten navegar a través de los controles de ACVMAX, parametrizar la cal-
dera, aumentar y disminuir los valores que aparecen en pantalla así como acceder a las visuali-
zaciones del menú usuario de la misma. La tecla OK también se utiliza para reinicializar la caldera
PL
después de un bloqueo (siga las instrucciones de la pantalla).
5.
Botón principal ON/OFF de la caldera - para encender/apagar la caldera.
RU
Ajustes principales de la pantalla de ACVMAX
•
Pantalla Retroiluminada - La pantalla se iluminará al presionar cualquier botón del panel de mandos,
y permanecerá iluminada durante 5 minutos.
•
Contraste de pantalla - Se puede ajustar el contraste en la visualización principal (home) presionan-
do y manteniendo presionado el botón OK, posteriormente presionando y manteniendo la flecha
izquierda sin soltar el botón OK. Presionar los botones ARRIBA y ABAJO, para aumentar y disminuir
el contraste mientras seguimos manteniendo los botones OK y IZQUIERDA presionados. Cuando de-
jemos de presionar todos los botones, saldremos del modo de selección del contraste de pantalla.
es
6
2
3
4
5
Iconos principales del panel ACVMAX
Calefacción (CH)-Indica la información relacionada con el circuito de calefacción.
A.C.S. (DHW) - Indica la información relacionada con el circuito de Agua Caliente Sanitaria.
Inicio (Home) - Para ir a la pantalla principal del menú.
Volver (Back) - Para regresar a la pantalla anterior del menú.
Borrar (Reset) -Borrar y volver a los valores de fábrica.
Parámetros (Parameters) - Para acceder a modificar los parámetros generales de control
(idioma, unidades, etc.)
Menú Básico (Easy setup) - Indica los parámetros a los que se puede acceder a través del
menú básico (Menú EZ).
Servicio de Calefacción/ .A.C.S (CH/DHW operation) - Para habilitar y deshabilitar los circui-
tos correspondientes.
Información (Information) - Para obtener la información de la caldera.
Simbológia de la pantalla de inicio
La Prestige se representa en el centro de la pantalla principal. Informa de las
temperaturas de ida y retorno de la caldera, así como el estado del quemador.
El símbolo de la llama aparece cuando el quemador está encendido, y su ta-
maño indica la modulación de la llama.
Icono de Radiador: Indica que se
ha recibido la señal de demanda de
calefacción. El número pequeño 1
o 2 indica cual de las señales es la
que está activa.
Información básica: El usuario pue-
de consultar mediante los botones
DERECHA / IZQUIERDA la tempe-
ratura de consigna, temperatura
de ida y retorno, la temperatura
exterior y la temperatura de la ins-
talación.
PRESTIGE 24-32 Solo/Excellence : 664Y6700 • C
1
Icono grifo: Indica que se ha recibido la
2
señal de demanda de A.C.S.
84°C
Icono circulador: Indica cual de los cir-
culadores están en funcionamiento.
CH
DHW
61°C
P3
P4
Target = 85°C
Boiler Protection
Línea de estado: Informa del estado de
operación actual de la caldera. Ver "Mo-
dos de estado" en la pág. 7.
