Playcore Swing-N-Slide PB 9241 Instrucciones De Montaje página 71

1-1/2'' Hex Head Bolt
2'' Hex Head Bolt
Fig. 15b
2-1/2'' Hex Head Bolt
[PF 3646] Espaciador de 2" x 4" x 5-3/8"
[PF 3646] Espaceur de 2 x x 4 x 5 3/8 po
Perno de 4-1/2''
Boulon de 4 1/2 po
3-1/2'' Hex Head Bolt
Tuerca en T
de seguridad
de 1/4-20
4-1/2'' Hex Head Bolt
Écrou en T de
verrouillage
de 1/4-20
5-1/2'' Hex Head Bolt
Perno de cabeza hexagonal de
Arandela de seguridad
Arandela plana de 1/4''
Rondelle de blocage
Rondelle plate de 1/4 po
Tuerca en T de seguridad de 1/4-20
Écrou en T de verrouillage de 1/4-20
Instrucciones de Ensamblaje/Instructions d'assemblage
Fig. 15
Arandela de
seguridad
Rondelle de blocage
Arandela/Rondelle
4-1/2''/Boulon à tête hexagonale de 4 1/2 po
Fig. 15a
Tuerca en T de seguridad
de 1/4-20
Écrou en T de verrouillage
de 1/4-20
Arandela/Rondelle
Arandela de seguridad
Rondelle de blocage

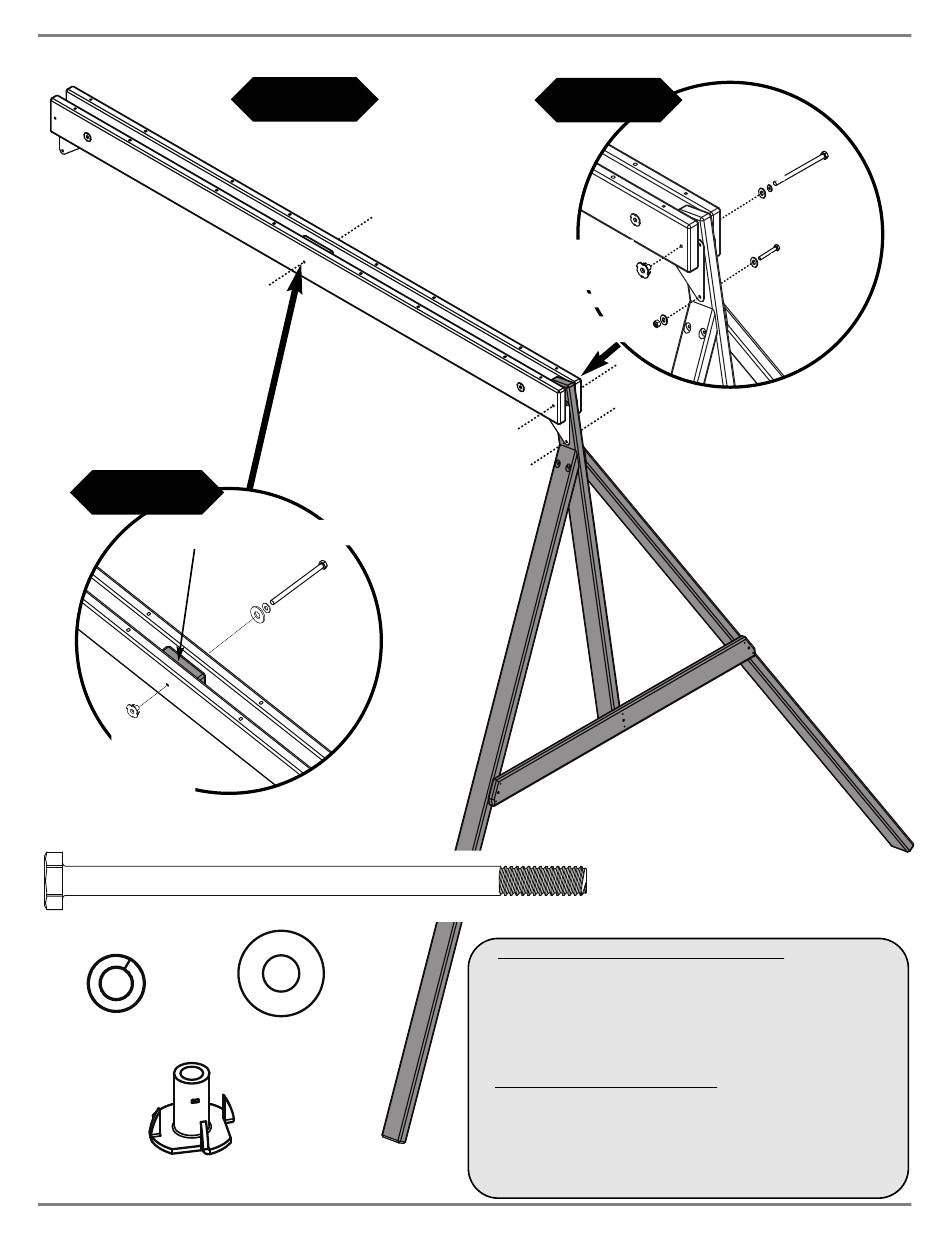

Tablas de soporte de la viga del columpio
1. Fije las vigas del columpio a la estructura en A de la viga del columpio
como se muestra en la (Fig. 15) y la (Fig. 15a).
2. Coloque el espaciador entre las vigas del columpio como se muestra
en la (Fig. 15b).
Nota: La estructura en A se orientará hacia el exterior de la unidad.
Support de poutre de balançoire
1. Attachez les poutres de balançoire au cadre A de la poutre de
balançoire comme illustré à la (Fig. 15) et (Fig. 15a).
2. Insérez l'écartement entre les poutres de balançoire comme illustré dans
la (Fig. 15b).
Remarque : le cadre en A fait l'angle loin de l'unité.
27
Arandela de
seguridad
Rondelle de
blocage
Arandela/Rondelle
Perno de 4-1/2''
Boulon de 4 1/2 po
Perno de 2''
Boulon de 2 po
Arandela/Rondelle
