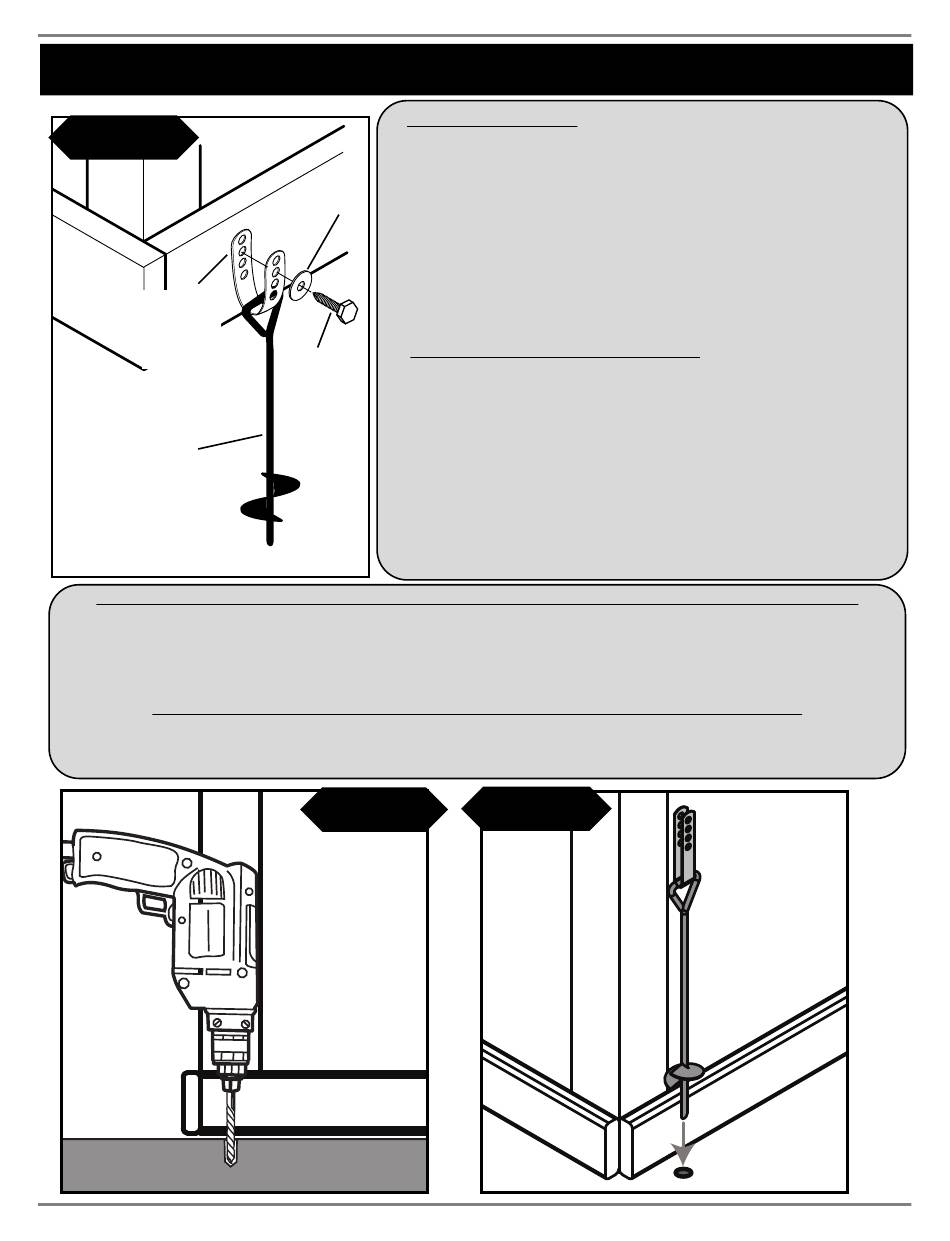

Fig. 30
Correa
metálica
Courroie
de métal
Anclaje
Ancrage
« Anchor-It »
POUR LES INSTRUCTIONS D'INSTALLATION DES ANCHOR-ITS DANS DES CONDITIONS DE SOL ROCHEUX :
Lorsque vous installez les Anchor-its dans un sol rocheux ou dur, créez un avant-trou à l'emplacement souhaité à l'aide d'une mèche de perceuse
(16 po) ou un tournevis long, (Fig. 30a), puis insérez et installez les Anchor-its comme illustré dans le plan de l'unité, (Fig. 30b). Cela vous
permettra d'obtenir une traction plus rapidement avec l'Anchor-it et permettra au dispositif d'être posé de manière plus sécuritaire.
PARA INDICACIONES ACERCA DE CÓMO INSTALAR LOS ANCHOR-ITS EN SUELO ROCOSO:
Al instalar los Anchor-Its en suelo rocoso o duro, haz un orificio primero en los lugares deseados usando una Broca de Taladro para Concreto, de
16 plg o un destornillador largo, (Fig. 30a), luego instala los Anchor-Its como se muestra en el plan de la unidad, (Fig. 30b). Esto te permitirá
lograr que el Anchor-It tenga tracción más rápidamente y hará que el dispositivo se asiente de forma segura.
Instrucciones de Ensamblaje/Instructions d'assemblage
Anclaje/Ancrage « Anchor-It »
Instalación del anclaje
Instrucciones para anclar los centros de actividades Swing•N•Slide
1. Determine la ubicación final de su centro de actividades.
2. Coloque las estacas de anclaje adyacentes a la base y cerca de las
Arandela plana
esquinas de su centro de actividades (en la parte inferior de las patas del
Rondelle plate
conjunto de columpios) y gire las estacas como un taladro en el suelo
hasta que solo se vea el bucle.
3. Coloque la correa metálica a través del bucle de la estaca de anclaje y
asegúrela a la unidad con un tornillo de compresión y una arandela, tal
como se ilustra a la derecha. Nota: Fije la correa a la unidad con la
menor holgura posible usando los orificios de la correa que mejor
funcionen.
Installation de l'ancrage « Anchor-It »
Pernos
Instructions d'ancrage pour les centres de jeu Swing•N•Slide
de cabeza
1. Déterminez l'emplacement final de votre centre de jeu.
cuadrada
2. Placez les piquets « Anchor-It » de manière adjacente au cadre et près
de 1-1/2''
des coins de votre centre de jeu (au bas des pattes du portique) et
Tire-fond de
tournez les piquets à tarière dans le sol jusqu'à ce que seul l'anneau
1 1/2 po
demeure hors du sol.
3. Placez la courroie de métal dans l'anneau du piquet « Anchor-It » et
fixez-la solidement à l'unité à l'aide d'un tire-fond et d'une rondelle
comme illustré à la droite. Remarque : fixez la courroie à l'unité et laissez
le moins de jeu possible en utilisant les trous de la courroie qui
conviennent le mieux.
pour béton de 40,64 cm
Fig. 30a
Fig. 30b
43
