Instrucciones de Ensamblaje/Instructions d'assemblage

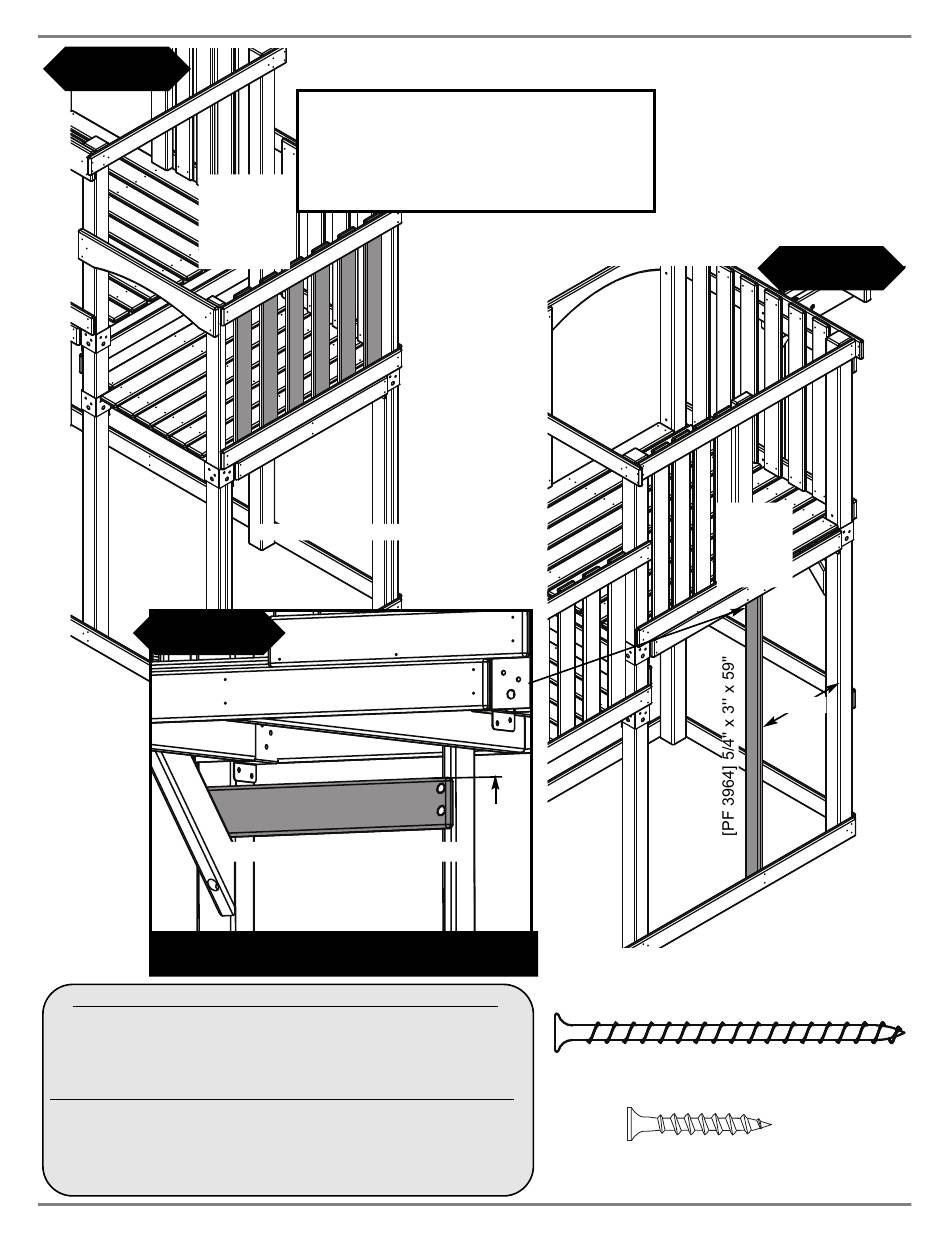

Fig. 22
Tornillos de
Vis de 1 1/4 po
Fig. 22b
SCR #8X1.25 FL T20 ZINC
VISTA POR DEBAJO DE LA PLATAFORMA
SCR #8X1.5 FL T20 ZINC
VUE DU DESSOUS DE LA PLATE-FORME
Soportes de la escalera y barrera de la plataforma inferior
1. Instale las tablas de la barrera como se muestra en la (Fig. 22).
2. Instale el soporte de la escalera como se muestra en la (Fig. 22a).
3. Instale la tabla espaciadora como se muestra en la (Fig. 22b).
Supports de barrière de la plate-forme inférieure et barrière
1. Installez les planches de garde-fou comme illustré à la (Fig. 22).
SCR #8X2 FL T20 ZINC
2. Installez les planches de support de l'échelle comme illustré à la (Fig. 22a).
3. Installez les deux planches d'écartement comme illustré à la (Fig. 22b).
NOTA:
REMARQUE : Vous devez laisser un jeu
(2)
1-1/4''
por junta
par joint
(6) [PF 3946] 1'' x 4'' x 30''
FS 2791
[PF 3940] 1'' x 4'' x 20-1/2''
(2)
Tornillos de 3'' por junta
Vis de 3 po par joint
FS 2792
FS 2793
Debe haber un espacio
nominal de 2-1/8'' entre las
tablas laterales de la barrera.
nominal de 2 1/8 po entre
les planches de barrière.
1-3/4''
SCR #8 x 2" BUGLE ACQ+
SCR # 6x1 1/4" BUGLE ACQ+
SCR #8 x 3" BUGLE ACQ+
34
Fig. 22a
(2)
Tornillos de
3'' por junta
Vis de 3 po
par joint
16-1/2''
FS 2751
FS 2750
Tornillo para madera de 3''
Vis à bois de 3 po
FS 2753
Tornillo para madera de 1-1/4''
Vis à bois de 1 1/4 po
S
S
SCR 1"
