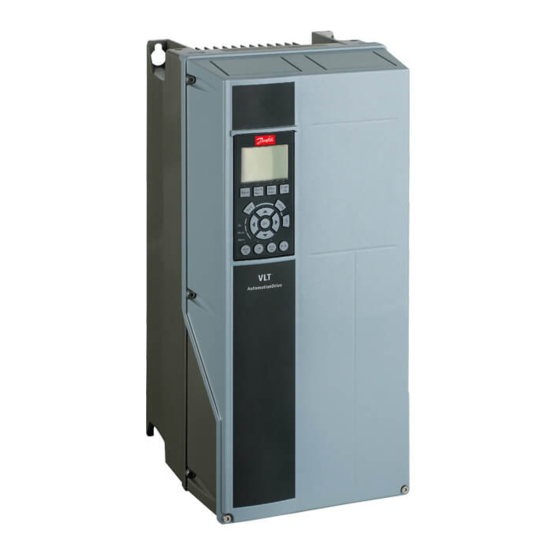

Danfoss VLT AQUA Manual De Funcionamiento
Ocultar thumbs Ver también para VLT AQUA:
Tabla de contenido

Publicidad

Enlaces rápidos

Seguridad
Seguridad
Seguridad
ADVERTENCIA
¡ALTA TENSIÓN!
Los convertidores de frecuencia contienen tensiones altas
cuando están conectados a una potencia de entrada de
red de CA. La instalación, puesta en marcha y manteni-
miento solo deben ser realizados por personal cualificado.
En caso de que la instalación, el arranque y el manteni-
miento no fueran efectuados por personal cualificado,
podrían causarse lesiones graves o incluso la muerte.
Alta tensión
Los convertidores de frecuencia están conectados a
tensiones de red peligrosas. Deben extremarse las precau-
ciones para evitar descargas eléctricas. La instalación,
puesta en marcha y mantenimiento solo deben ser
realizados por personal cualificado que esté familiarizado
con los equipos electrónicos.
ADVERTENCIA
¡ARRANQUE ACCIDENTAL!
Cuando el convertidor de frecuencia se conecta a la red de
CA, el motor puede arrancar en cualquier momento. El
convertidor de frecuencia, el motor y cualquier equipo
accionado deben estar listos para funcionar. Si no están
preparados para el funcionamiento cuando se conecta el
convertidor de frecuencia a la red de CA, podrían causarse
lesiones personales o incluso la muerte, así como daños al
equipo u otros objetos.
Arranque accidental
Cuando el convertidor de frecuencia está conectado a la
red de CA, puede arrancarse el motor con un interruptor
externo, un comando de bus serie, una señal de referencia
de entrada o un fallo no eliminado. Tome las precauciones
necesarias para protegerse contra los arranques
accidentales.
®
VLT
AQUA Drive
Manual de Funcionamiento
¡TIEMPO DE DESCARGA!
Los convertidores de frecuencia contienen condensadores
de enlace de CC que pueden seguir cargados incluso si el
convertidor de frecuencia está apagado. Para evitar riesgos
eléctricos, desconecte la red de CA, los motores de
magnetización permanente y las fuentes de alimentación
de enlace de CC remotas, entre las que se incluyen
baterías de emergencia, SAI y conexiones de enlace de CC
a otros convertidores de frecuencia. Espere a que los
condensadores se descarguen por completo antes de
efectuar tareas de mantenimiento o reparación. El tiempo
de espera es el indicado en la tabla «Tiempo de descarga».
Si después de desconectar la alimentación no espera el
tiempo especificado antes de realizar cualquier reparación
o tarea de mantenimiento, se pueden producir daños
graves o incluso la muerte.
Tensión [V]
200-240
380-480
525-600
525-690
Símbolos
En este manual, se utilizan los siguientes símbolos.
Indica situaciones potencialmente peligrosas que, si no se
evitan, pueden producir lesiones graves e incluso la
muerte.
Indica una situación potencialmente peligrosa que, si no se
evita, puede producir lesiones leves o moderadas. También
puede utilizarse para alertar contra prácticas inseguras.
PRECAUCIÓN
Indica una situación que puede producir accidentes que
dañen únicamente al equipo o a otros bienes.
®
MG20M905 - VLT
es una marca registrada de Danfoss
ADVERTENCIA
Tiempo de espera mínimo [minutos]
4
0,25-3,7 kW
0,37-7,5 kW
0,75-7,5 kW
Puede haber alta tensión presente aunque las luces de la
pantalla LED de advertencia estén apagadas.
Tiempo de descarga
ADVERTENCIA
PRECAUCIÓN
7
15
5,5-45 kW
11-90 kW
11-90 kW
1,1-7,5 kW
11-90 kW
