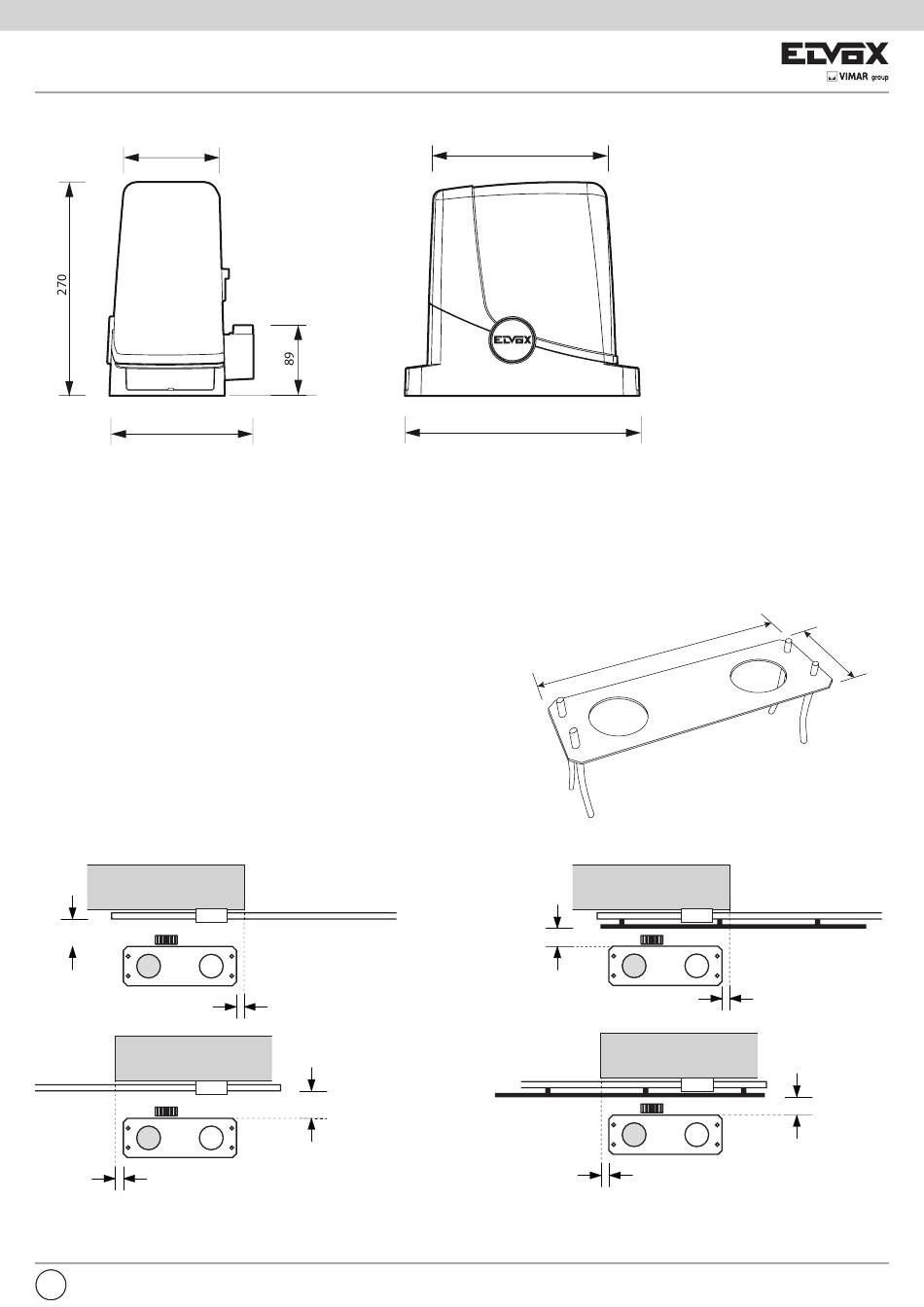

Medidas

120
185
Límites de uso
La automatización ESM7 puede utilizarse exclusivamente para cancelas correderas de uso residencial con un peso máximo de 400 kg y longitud máxima
215
de 6 metros.
Colocación de la placa de cimentación
Para el posicionamiento de la placa hay que respetar las distancias indicadas en las figuras 2a/b/c/d (vistas desde arriba):
- Fig. 2a Montaje con motor a la izquierda
- Fig. 2b Montaje con motor a la derecha
Si la cremallera ya está instalada en la hoja:
- Fig. 2c Montaje con motor a la izquierda
- Fig. 2d Montaje con motor a la derecha
295
80 mm
50 - 100 mm
Además, es imprescindible que, respecto al centro de la placa, la cremallera sobresalga al menos las cotas indicadas en la figura 3a (motor a la izquierda)
y 3b (motor a la derecha) para permitir la colocación de los topes.
ES ES
Fig. 2a
0-50 mm
80 mm
Fig. 2b
185
215
295
288
40 mm
50 - 100 mm
Medidas en mm
Fig. 1
100
Fig. 2c
0-50 mm
40 mm
Fig. 2d
39
