Abb. 12

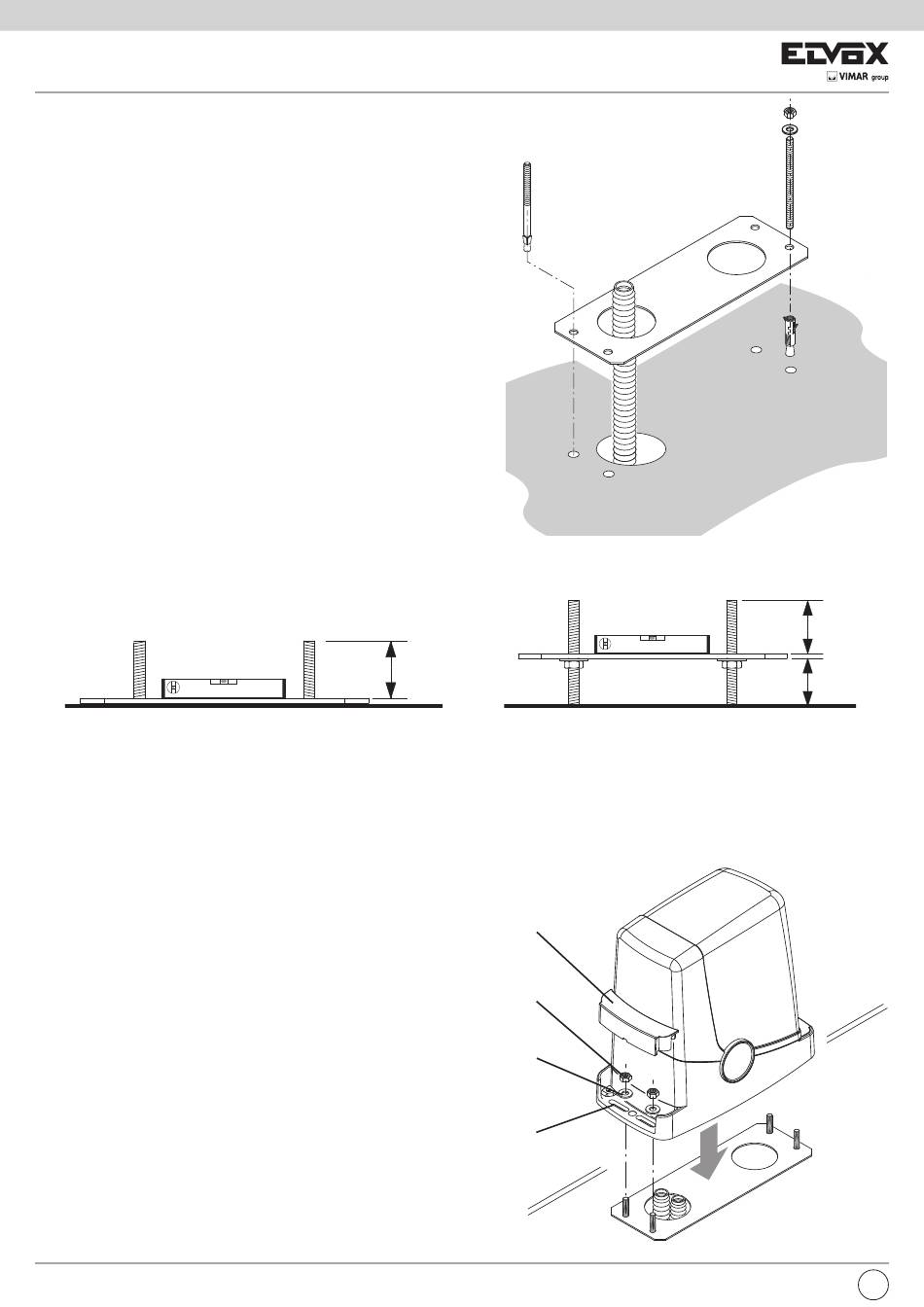

Befestigung des Getriebemotors

Für die Befestigung des Getriebemotors an der Platte auf Abbildung 14 Bezug nehmen und folgendermaßen vorgehen:
1 - Die zwei Schraubenabdeckungen C abnehmen.
2 - Den Getriebemotor so auf die Platte stellen, dass die Gewindestangen in die Bohrungen eintreten.
3 - Den Getriebemotor mit den 4 Unterlegscheiben R und den 4 Mutterschrauben D fixieren.
4 - Die Schlitze F dienen zur Einstellung des Abstands des Motors vom Torflügel.
54
Abb. 13
25 mm
25 mm
C
Max 20 mm
D
R
F
Abb. 11
25 mm
25 mm
Max 20 mm
25 mm
Abb. 14
25 mm
Max 20 mm
