ALLGEMEINE MERKMALE

Schiebetorantrieb ESM7 für den Einsatz in Wohnbereichen. Der selbsthemmende elektromechanische Antrieb ist mit einem 24 VDC Niederspannungsmotor
und einer mechanischen Entriegelung ausgestattet, mit dem das Tor von Hand geöffnet und geschlossen werden kann. Der Motor betätigt ein langzeitge-
schmiertes Getriebe in einem starken und dabei äußerst kompakten Aludruckgussgehäuse. Die elektronische Steuerplatine ist im Antrieb integriert. Darüber
hinaus ist der Antrieb für den Einbau der Pufferbatterie (Option) vorgesehen.

Technische Merkmale

Versorgungsspannung Steuergerät
Stromaufnahme
Versorgungsspannung Elektromotor
Leistungsaufnahme Elektromotor
Max. Flügelbreite
Max. Flügelgewicht
Öffnungsgeschwindigkeit
Max. Drehmoment
Einsatzbereich
Betätigungsfrequenz
Betriebstemperatur
Ritzel für Zahnstange
Geräuschpegel
Abmessungen Antrieb

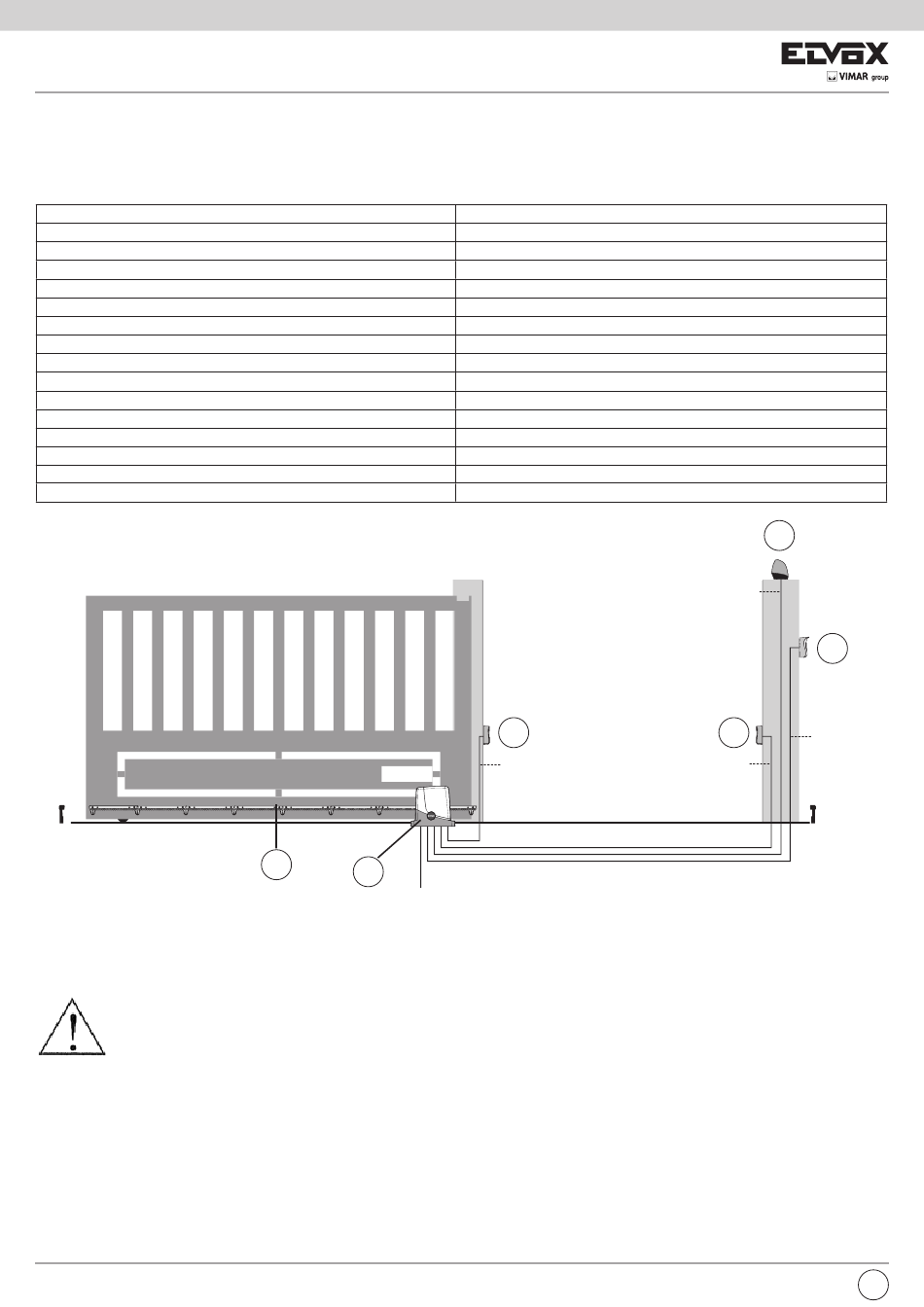

Auslegung der elektrischen Anlage (Standardanlage)
Legende
1 - Getriebemotor
2 - Zahnstange
3 - Lichtschranken
4 - Blinkleuchte mit Antenne
5 - Schlüsselschalter

Vorabkontrollen

Für den einwandfreien Betrieb des Antriebs muss die Struktur des bestehenden oder anzufertigenden Tors folgende Anforderungen aufweisen:
- Die Räder des Tors müssen so montiert sein, dass sie dem Tor Stabilität verleihen. Darüber hinaus müssen die Räder in einwandfreiem und funktion-
stüchtigen Zustand sein.
- Die Schiene muss auf ihrer gesamten Länge frei, gerade und sauber sein. Anschläge sowohl beim Öffnen als auch beim Schließen sind vorgeschrieben.
- Die obere Führung muss mit der Schiene in Achse sein, die Gleitbacken müssen unversehrt und geschmiert sein sowie pro Seite ein Spiel von ca. 1 mm
aufweisen, damit das Gleiten des Tors erleichtert wird.
- Der Abstand zwischen den beweglichen und festen Teilen des Tors muss mit den jeweiligen Landesvorschriften übereinstimmen. Ist dies nicht der Fall, so
muss ein geeignetes Schutzsystem entsprechend den gültigen Sicherheitsbestimmungen angebracht werden.
- Das Torgewicht darf 400 kg nicht überschreiten
- Es dürfen keine mechanische Schließeinrichtungen vorhanden sein. Unbedingt alle für die Zuverlässigkeit und Sicherheit des Antriebs erforderlichen Ein-
griffe durchführen
