3.3

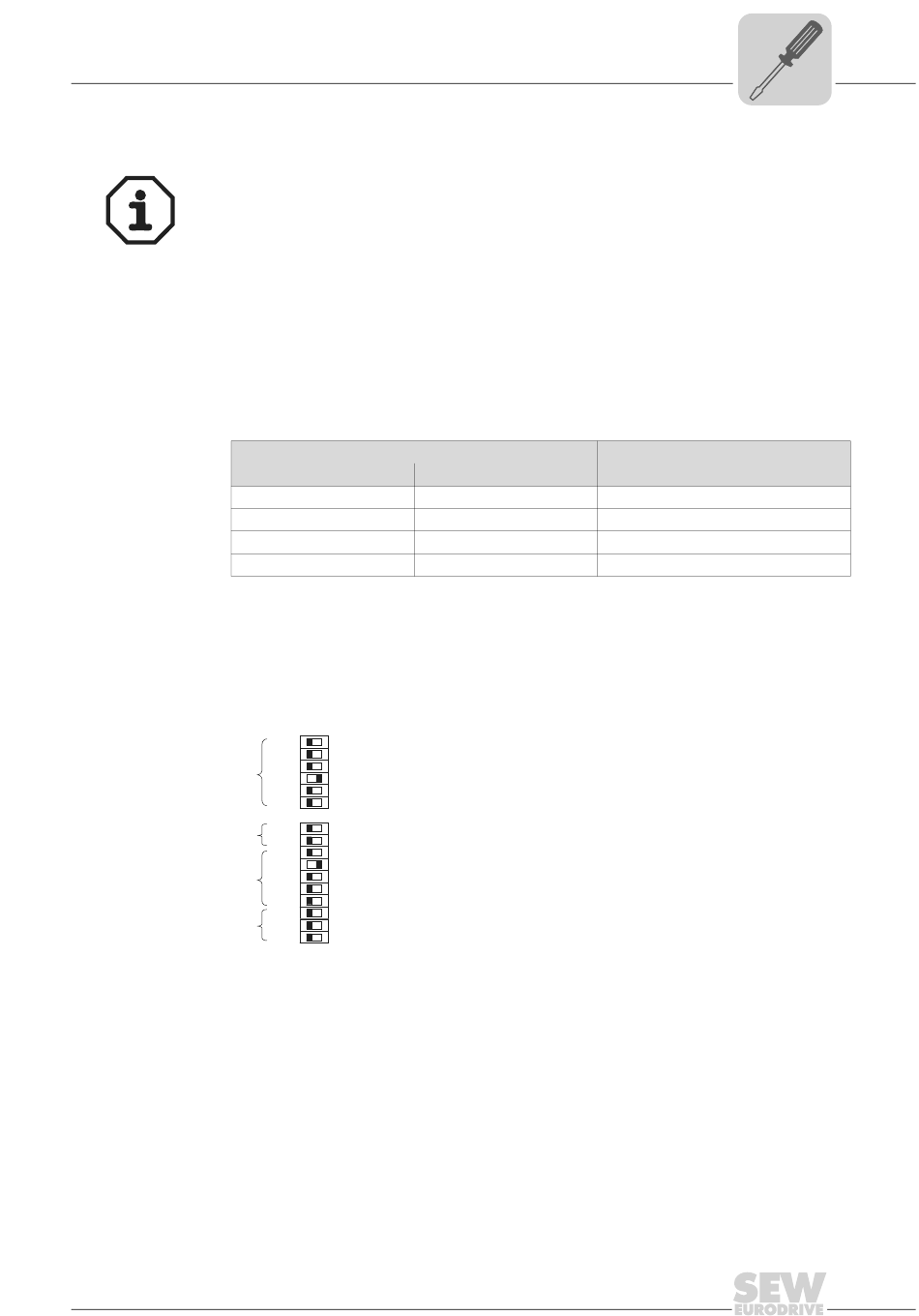

Ajuste de los interruptores DIP

Desconecte, antes de cambiar la posición de los interruptores DIP, la tensión
(alimentación y servicio de apoyo de 24 V) del variador. Los ajustes de los interruptores
DIP son aceptados sólo durante la inicialización del variador.
Ajuste de la La MAC-ID (Media Access Control Identifier) se ajusta en la tarjeta opcional DFD11B
MAC-ID con los interruptores DIP S1-NA0 ... S1-NA5. La MAC-ID representa la dirección de los
nodos de la DFD11B. MOVIDRIVE
y 63.
Ajuste de la El ajuste de la velocidad de transmisión en baudios se lleva a cabo con los interruptores
velocidad de DIP S2-DR0 y S2-DR1.
transmisión en
baudios
Ajuste de la Entre el módulo de conexión de DeviceNet y la DFD11B se pueden intercambiar como
longitud de datos máximo diez palabras de datos de DeviceNet que se pueden repartir con los
de proceso interruptores DIP S2-PD0 a S2-PD4 al canal de datos de proceso.
[1]
[2]
[3]
[4]
Manual – MOVIDRIVE® MDX61B Interface del bus de campo DFD11B DeviceNet
Indicaciones de montaje / instalación
Interruptor DIP S2
DR1
0
0
1
1
0 1
NA5
NA4
NA3
S1
NA2
NA1
NA0
DR1
DR0
PD4
S2
PD3
PD2
PD1
PD0
F3
F2
F1
Ajuste de los interruptores DIP
®
es compatible con el rango de direcciones entre 0
Velocidad de transmisión en baudios
DR0
0
1
0
1
[1] Ajuste de la MAC-ID
[2] Ajuste de la velocidad de transmisión en baudios

[3] Ajuste de la longitud de datos de proceso

[4] Sin función
En este gráfico están ajustados:
MAC-ID: 4
Velocidad de transmisión en baudios: 125 kbaudios
Longitud de los datos de proceso: 8 PD
125 kbaudios
250 kbaudios
500 kbaudios
No válido
54078AXX
3
