Instalación y conexión del TV de proyección
Conexión de un receptor de satélite con una videocasetera
AUDIO-R (rojo)
AUDIO-L (blanco)
VIDEO (amarillo)
VMC-810S/820S
(no suministrado)
24
Desconecte todas las fuentes de corriente antes de realizar conexión
alguna.

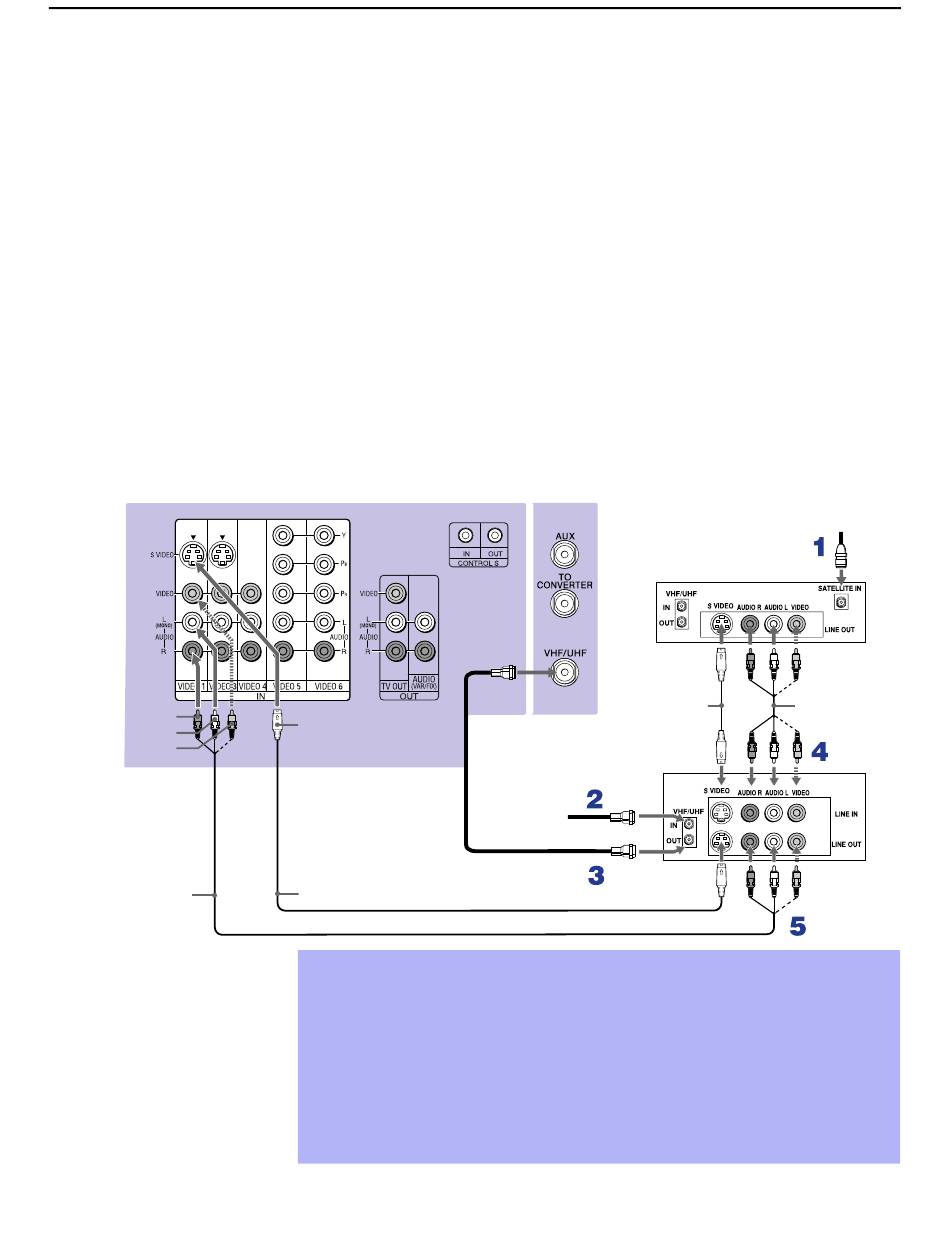

1
Conecte el cable de antena de satélite a la entrada SATELLITE IN del
receptor de satélite.
2
Conecte el cable del sistema de televisión por cable a la entrada VHF/UHF
IN de la videocasetera.
3
Con un cable coaxial, conecte la salida (OUT) de la videocasetera a la
toma VHF/UHF del TV de proyección.
4
Empleando los cables de AUDIO y S VIDEO, conecte las salidas de
AUDIO y S VIDEO OUT del receptor de satélite a las entradas AUDIO y
S VIDEO IN de la videocasetera.
5
Empleando los cables de AUDIO y S VIDEO, conecte las salidas de
AUDIO y S VIDEO OUT de la videocasetera a las entradas AUDIO y
S VIDEO IN del TV de proyección.
coaxial
S VIDEO
YC-15V/30V (no suministrado)
✍
Asegúrese que la entrada de video de su videocasetera esté correcta.
Consulte las instrucciones que aparecen en el manual de operación de su
videocasetera.
✍
Use el botón TV/VIDEO para seleccionar:
- VIDEO 1 para ver televisión por satélite o la videocasetera. (La videocastera
tiene que estar encendida.)
- VHF/UHF para ver televisión por cable.
✍
Si su videocasetera o receptor de satélite no está equipada con S VIDEO,
utilice un cable de VIDEO (amarillo) en lugar del cable de S VIDEO.
Parte posterior del TV
de proyección
Cable
YC-15V/30V
(no suministrado)
Videocasetera
Cable
Receptor de satélite
VMC-810S/
820S (no
suministrado)
Cable de
antena de
satélite
