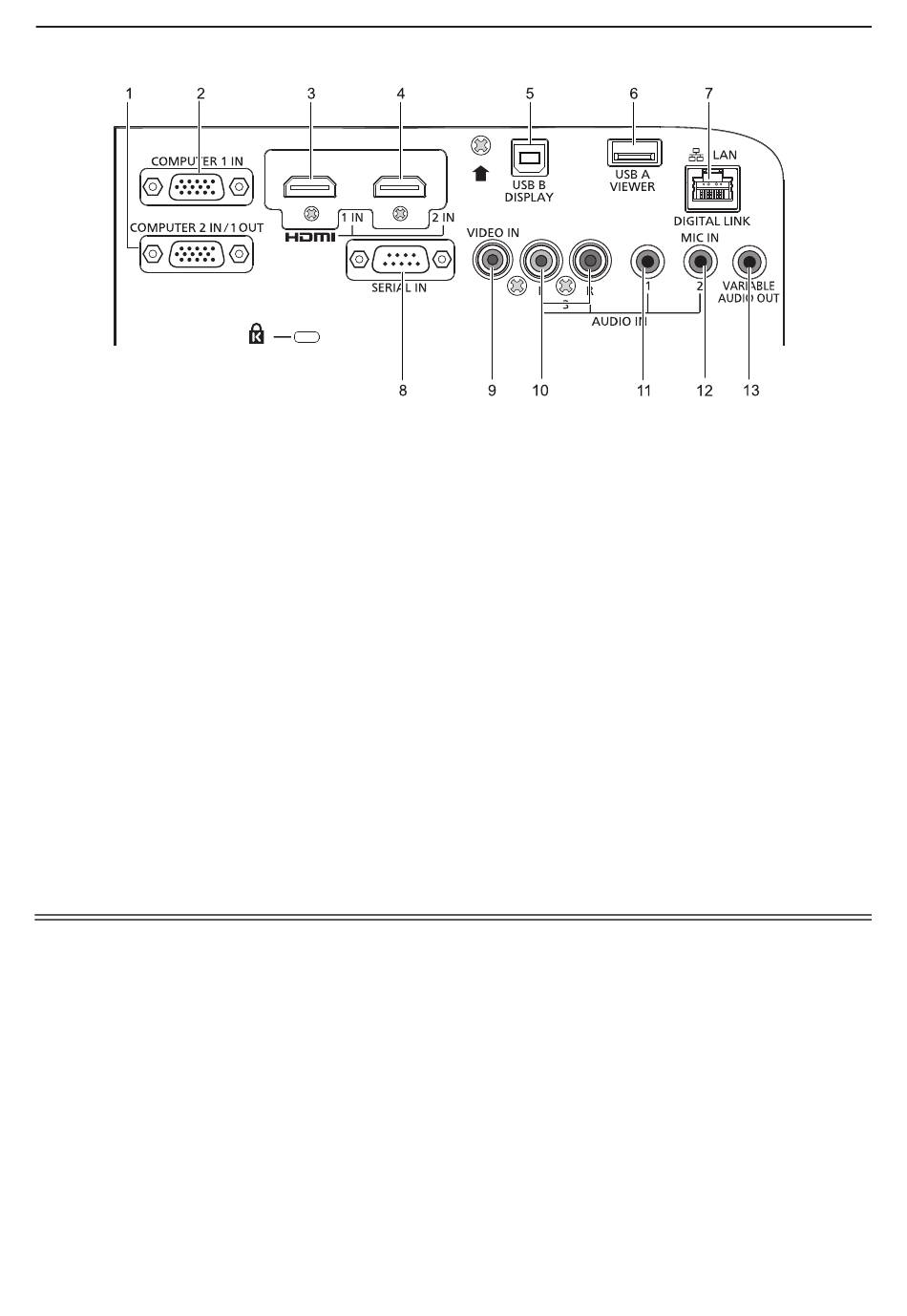

r Terminales de conexión
1 Terminal <COMPUTER 2 IN/1 OUT>
Terminal de entrada de las señales RGB o señales
YC C /YP P O de salida de las señales RGB
.
B R B R
o YC C /YP P a un dispositivo externo.
B R B R
2 Terminal <COMPUTER 1 IN>
Terminal de entrada de las señales RGB, señales Y/C
o señales YC C /YP P
B R B
3 <HDMI 1 IN>
Terminal de entrada de las señales HDMI1.
4 <HDMI 2 IN>
Terminal de entrada de las señales HDMI2.
5 Terminal <USB B (DISPLAY)>
Terminal para conectar el proyector al ordenador con
un cable USB cuando se desea utilizar la función
Visualización de USB de la aplicación de software
"Wireless Manager ME6.2".
Para obtener más detalles, consulte "Instrucciones de
operación-Wireless Manager ME6.2" en el CD-ROM.
6 Terminal <USB A (VIEWER)>
Terminal para insertar una unidad USB directamente.
(x página 117)
Atención
f Si se conecta un cable LAN directamente al proyector, la conexión de red debe realizarse en interiores.
Capítulo 1 Preparación - Acerca de su proyector
.
R
7 Terminal <DIGITAL LINK/LAN>
El terminal LAN para establecer una conexión de red.
También se utiliza para conectar un dispositivo para
transmitir señales de vídeo y audio a través del terminal
LAN.
8 Terminal <SERIAL IN>
Terminal compatible con RS-232C para controlar
externamente el proyector conectando un ordenador.
9 Terminal <VIDEO IN>
Terminal para la entrada de señales de vídeo.
10 Terminal <AUDIO IN 3 (L/R)>
Terminal de entrada de las señales de audio.
Se proveen las entradas izquierda <L> y derecha <R>
para el terminal <AUDIO IN 3>.
11 Terminal <AUDIO IN 1>
Terminal de entrada de las señales de audio.
12 Terminal <AUDIO IN 2 (MIC IN)>
Terminal de entrada de las señales de audio. O bien
conecte el MIC a este conector.
13 Terminal <VARIABLE AUDIO OUT>
Terminal para la salida de la señal de audio de entrada
al proyector.
ESPAÑOL - 25
