Panel ID2000 - Manual de instalación y puesta en marcha
AVISO - Desconecte
la alimentación del
panel ID2000 y retire
las baterías
Compruebe que
dispone de una copia
de seguridad en el PC
de los datos de
configuración actuales
C
A
D
E
2
MI-DT-180

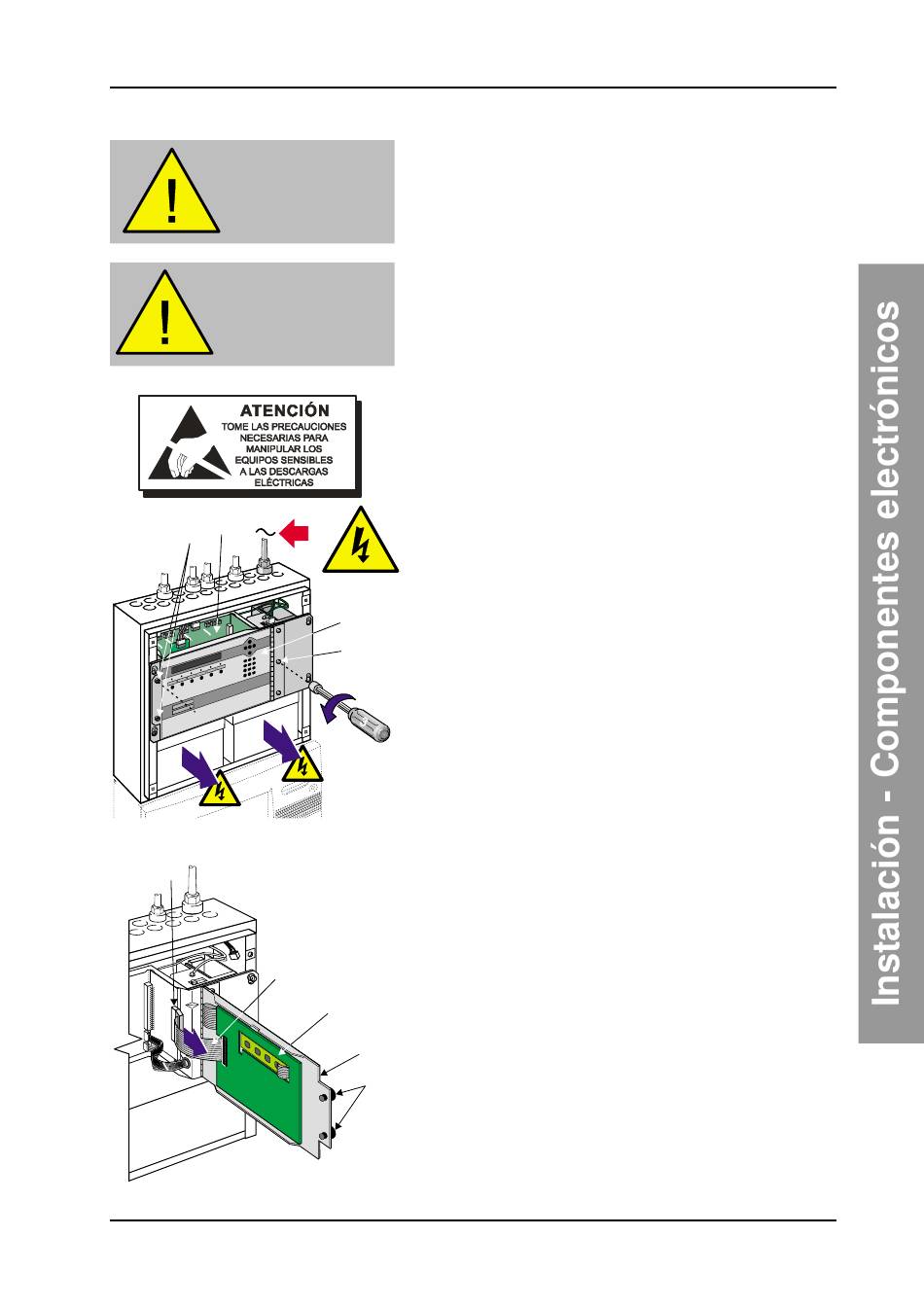

5.6 Placa de pantalla ('display')
La placa de pantalla está ubicada en la parte interior de la
puerta del chasis principal. En el supuesto poco probable
de que la placa de pantalla esté dañada y sea necesario
sustituirla, es necesario sustituir la puerta frontal
suministrada como parte de un kit.
El fabricante recomienda que ANTES de iniciar este
procedimiento, y después de haber aislado la fuente de
alimentación principal y desconectado las baterías, retire
las baterías de la caja posterior hasta que el panel esté
preparado para volver a aplicarle alimentación.
Antes de empezar, compruebe que dispone de una
copia de seguridad en su PC de los datos de
configuración actuales del panel.
Tome las precauciones antiestáticas adecuadas al
realizar este procedimiento.
Con TODA fuente de alimentación desconectada, siga estas
instrucciones:
1 Retire los tornillos de fijación (A) situados en la parte
izquierda de la puerta frontal del chasis (B). Abra la puerta
para poder acceder a la placa del chasis principal (C).
2 En el conector J2 (D) de la placa procesadora,
desconecte el cable de cinta de 34 vías desde la placa
B
de pantalla (F). Cierre la puerta frontal del chasis principal
y fíjela con dos tornillos.
G (x3) G (x3)
3 Mientras aguanta la parte superior de la puerta, utilice
una llave para tuercas para aflojar los tres tornillos
hexagonales M4 x 6 (G) situados en la parte inferior
derecha de la puerta del chasis. Retire el tornillo del
centro y el inferior y con sólo el tornillo superior como
fijación, retire los dos tornillos (A) y aguante la puerta
mientras quita el último.
4 Retire el ensamblaje de la puerta y guárdelo en una bolsa
antiestática.
5 Con la puerta de recambio orientada correctamente - tal
y como se muestra en la ilustración de la izquierda -
colóquela frente al chasis principal. Aguante la puerta
mientras introduce uno de los tres tornillos retirados en
el procedimiento del párrafo 3. Apriételo con la mano,
cierre la puerta y luego fíjelo. Introduzca los dos tornillos
restante y apriételos todos con una llave hasta que
queden bien fijados.
F
6 Vuelva a abrir la puerta y vuelva a conectar el cable de
cinta de 34 vías que desconectó según se indicaba en el
B
párrafo 2.
7 Vuelva a colocar las baterías
A
8 Vuelva a conectar la alimentación principal y las baterías.
9 Cierre la puerta y fíjela con los tornillos de seguridad.
10 Vuelva a colocar las tapas frontales y fíjelas.
NOTIFIER ESPAÑA 27
