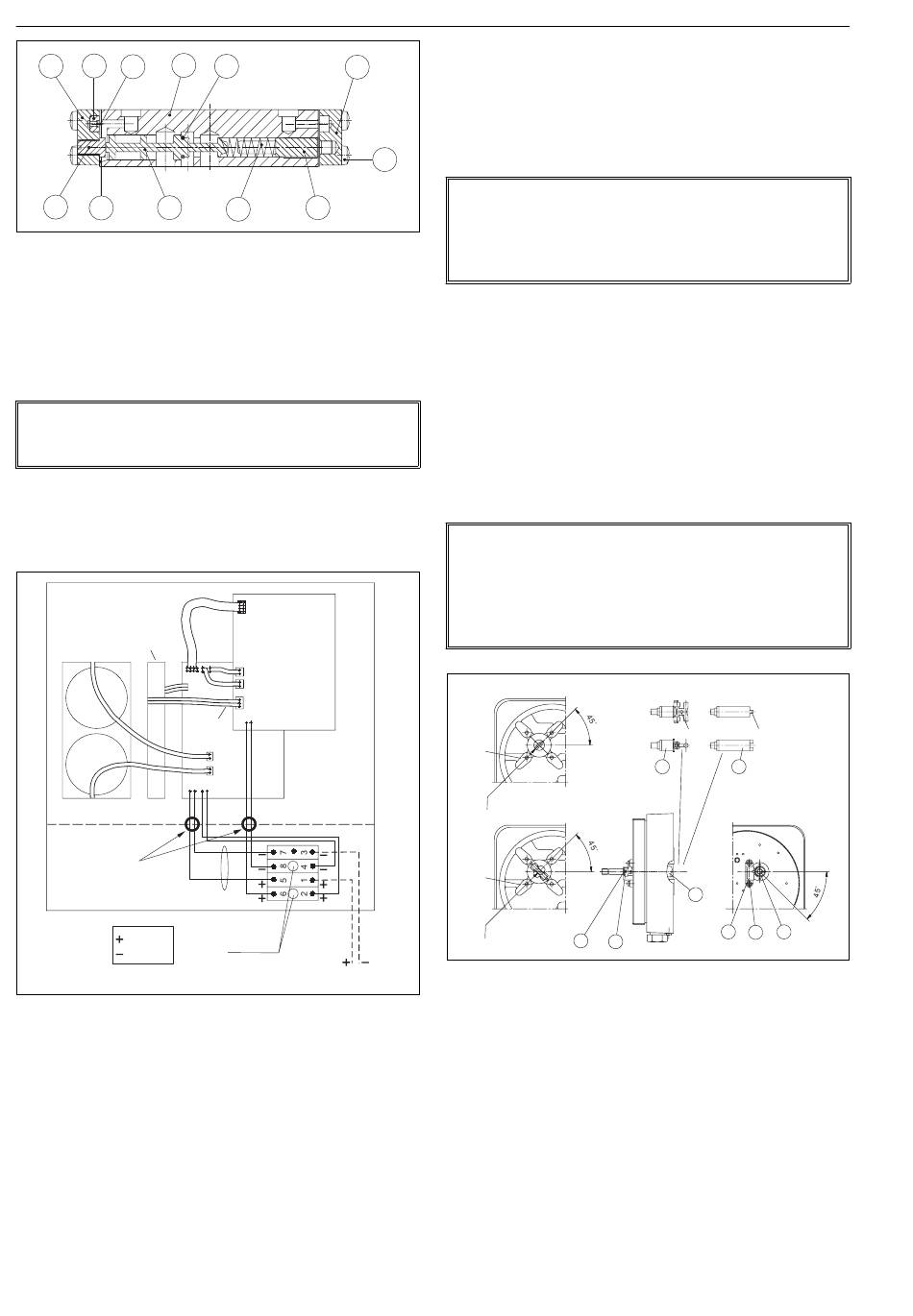

Figura 27. Válvula de carrete
4.3
Placa de circuitos (superior), ND800
Desmontaje
▫ Primero desenchufar todos los conectores de
cables de la placa de circuitos (5) y los cables de
señal del tablero de bornes. Extraer los tornillos M3.
NOTA:
Hacer contacto a tierra en el cuerpo del dispositivo
antes de tocar la placa de circuitos.
▫ Tomar por los bordes la placa de circuitos y
extraerla directamente hacia arriba y hacia afuera.
Manipular la placa con sumo cuidado, tocándola
solamente por los bordes.
cable de 8 vías
sensor de pre-
sión diferencial
EOY
X5
cable de
sensor de
posición
X1 X2X3 X4
IN
cables conducidos
por ojales
rojo
azul
Figura 28. Conexiones de la placa de circuitos
Reinstalación
▫ Volver a montar cuidadosamente la placa de circui-
tos. No permitir que el eje de realimentación toque
la placa de circuitos.
▫ Colocar los pasadores del sensor de presión en las
conexiones correspondientes del circuito. Prestar
atención para no doblar los pasadores.
▫ Todos los cables de la placa de circuitos inferior
deben deslizarse a través de la ranura existente
entre la placa de circuitos superior y la unidad ope-
rador piloto (3). Observar que los cables no se des-
licen entre los pasadores del sensor de presión.
▫ Ajustar parejamente los tornillos M3.
109
102
107
101
100
RX
VA2
VA1
ND800
X6
X8
X7 (SF)
X6 (TF)
PSB
ND
HART
Von RCI
▫ Conectar los cables al tablero de bornes como se
muestra en la Figura 28.
▫ Enchufar los cables conectores de la unidad piloto
en la placa asegurándose de que los cables no se
crucen entre sí. Enchufar el conector del sensor de
posición en la placa.
▫ Montar la cubierta protectora (46)
NOTA:
El cambio de una nueva placa de circuitos requiere la
actualización de los parámetros del módulo usando la
comunicación HART. Ver las instrucciones suministra-
das con la nueva placa de circuitos.
4.4
Placa de circuitos (inferior), placa de
suministro de energía PSB
Desmontaje
▫ Para extraer la placa de circuitos inferior (400), pri-
mero debe extraerse la placa de circuitos superior
(5), ver 4.3. Luego extraer los espaciadores rosca-
dos (4 piezas).
▫ Desenchufar los conectores de la unidad piloto de
la placa de circuitos inferior y los cables de señal
del bloque de conectores.
NOTA:
Hacer contacto a tierra en el cuerpo del dispositivo
antes de tocar la placa de circuitos.
Al levantarlo, tomarlo por los bordes.
Manipular la placa con sumo cuidado, tocándola
solamente por los bordes.
Amarillo
Marca
Amarillo
Marca
119
118
Figura 29. Sensor de posición
Reinstalación
▫ Volver a montar cuidadosamente la placa de circui-
tos. No permitir que el eje de realimentación toque
la placa de circuitos.
▫ Colocar los pasadores del sensor de presión en las
conexiones correspondientes del circuito. Prestar
atención para no doblar los pasadores.
▫ Ajustar la placa en su lugar con espaciadores ros-
cados.
▫ Conectar los cables al tablero de bornes como se
muestra en la Figura 28.
▫ Enchufar los conectores de cable de la unidad ope-
rador piloto a la placa.
▫ Colocar la placa de circuitos superior en su sitio
siguiendo las instrucciones de 4.3.
Alternativas de eje
Marca
Marca
40
40
40
Marcar a
114
116
117
esta
posición
