instalación
mOntaje
»
Si realiza el montaje en interiores debe girar las tubuladuras de
unión del circuito de impulsión de calefacción 145 ° aprox. Para
ello realice los siguientes pasos:
»
Suelte la contratuerca
»
Gire la tubuladura de unión
»
Vuelva a apretar la contratuerca.

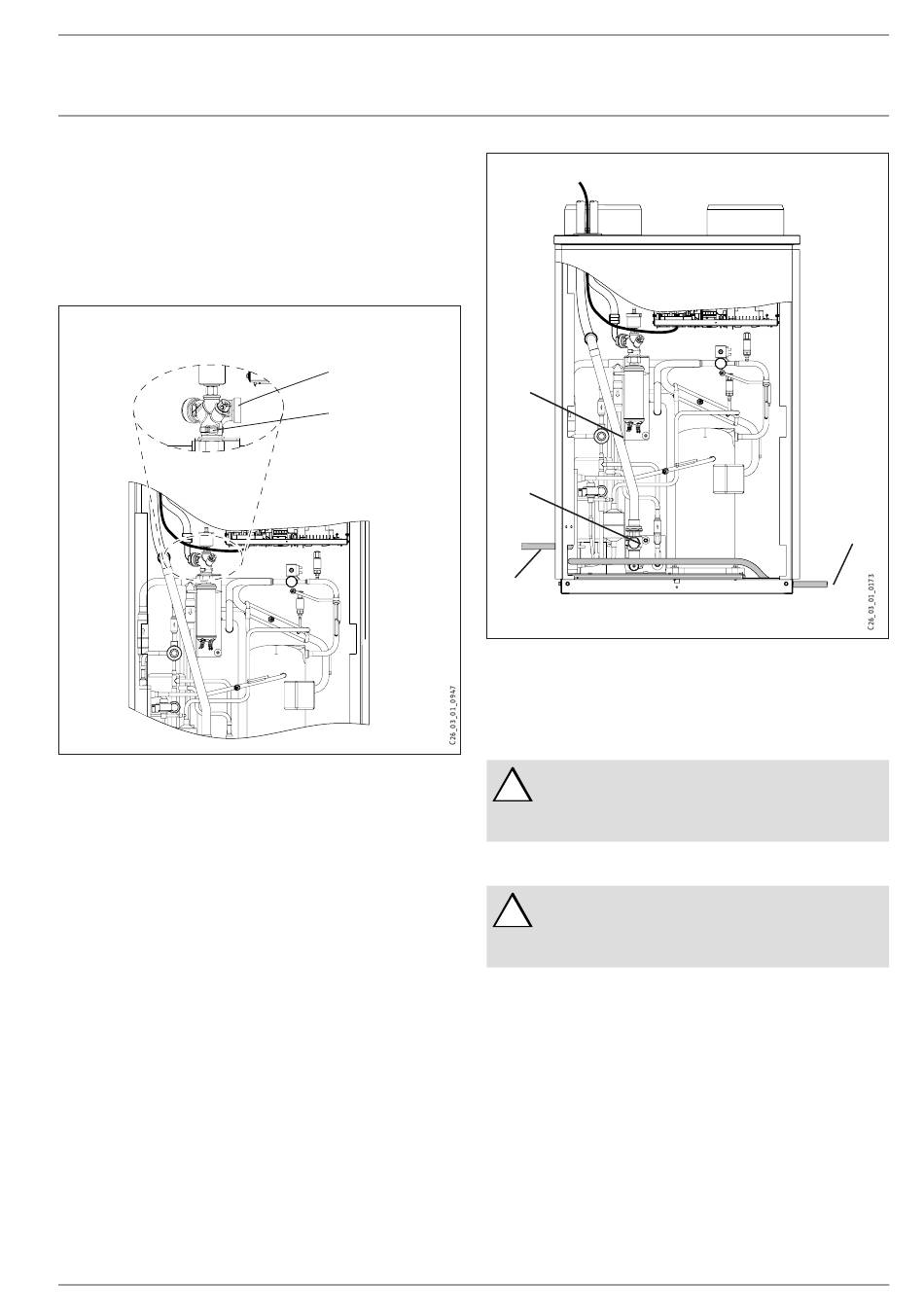

Tubuladura de conexión para instalación en interiores
1
Tubuladura de unión
2
Contratuerca
10.6
Unión de impulsión y de retorno
Debe conectar a las tubuladuras de unión un amortiguador
antivibraciones de 1 metro de longitud aproximadamente.
Debido a la estructura baja en vibraciones de la bomba de calor y
de los tubos flexibles de presión que actúan como amortiguadores
de vibraciones es posible evitar en gran medida la propagación de
las emisiones generadas por los distintos cuerpos.
»
Conecte la bomba de calor en el lado del agua de calefacción.
Procure que quede estanca.
10.6.1
Montaje en exteriores
Si realiza el montaje en exteriores debe conectar los codos
suministrados junto con los revestimientos a las tubuladuras de
unión del circuito de impulsión y de retorno de calefacción.
10.6.2
Montaje en interiores
Si realiza el montaje en interiores debe conectar los codos
suministrados junto con los revestimientos a las tubuladuras de
unión del circuito de retorno de calefacción.
www.stiebel-eltron.com
Conexión de agua para instalación en interiores
1
2
1
2
3
10.6.3
10.7
En calefacciones por suelo radiante de tubos de plástico no estancos a
la difusión o instalaciones de calefacción abiertas puede producirse la
corrosión de los componentes de acero al combinarse con radiadores,
tubos o depósitos de acero debido a la difusión del oxígeno.
La corrosión puede causar la acumulación de sedimentaciones, p.ej.
de capas de óxido, en el condensador de la bomba de calor y causar
la pérdida de capacidad de la bomba de calor o desconectarla al hacer
que salte el presostato de alta.
10.8
Tenga presentes las siguientes indicaciones sobre las características
del agua.
En relación al grado de formación de incrustaciones en instalaciones
de agua de calefacción, son factores fundamentales la composición
del agua, las condiciones de funcionamiento y el volumen.
1
2
3
Codo del circuito de retorno de calefacción
Válvula de cierre de bola con filtro
Tubo flexible de evacuación de condensación
opcionalmente a derecha o a izquierda
Wpl...cool
en el Wpl...cool es necesario aislar los tubos del
!
circuito de impulsión y de retorno de calefacción de
forma que se hagan impermeables a la difusión del
vapor.
Difusión del oxígeno
Por este motivo, evite instalaciones de calefacción
!
abiertas o instalaciones de tubos de acero si utiliza
calefacciones de suelo radiante con tubos de plásticos
no impermeables a la difusión de vapor.
llenado de la instalación de calefacción
3
wpl cool|
