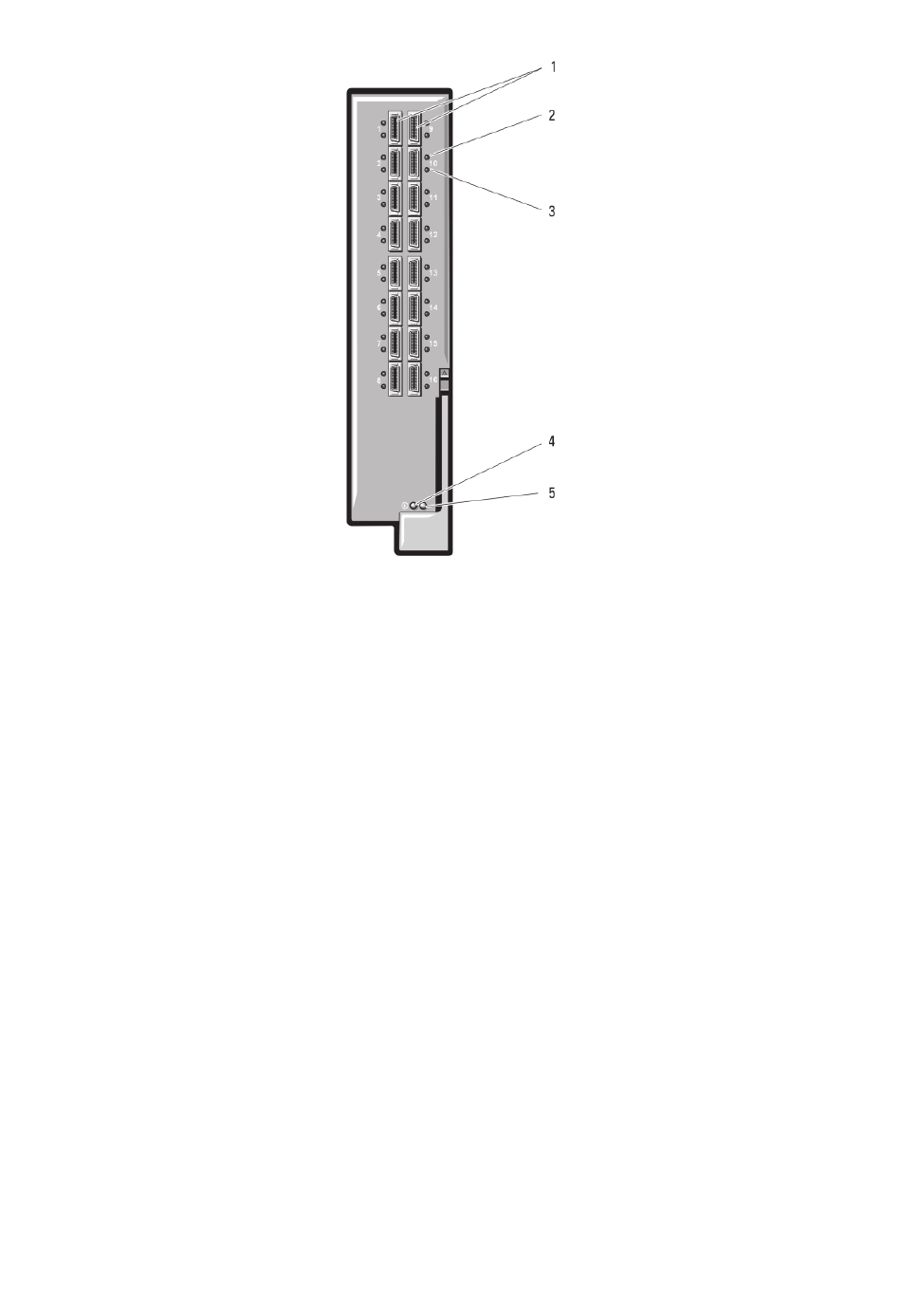

Ilustración 26. Módulo de E/S del switch Infiniband QDR Mellanox M3601Q
1. Puertos Infiniband (16)
3. Indicadores de actividad del puerto (16)
5. Indicador de estado del módulo
Módulos de E/S del switch Ethernet Cisco Catalyst
El sistema admite tres versiones de switch de blade Cisco Catalyst (CBS):
● El switch Cisco 3130G-S incluye cuatro puertos de enlace ascendente 10/100/1000Mb Ethernet y dos puertos Stackwise Plus.
● El switch Cisco CBS 3130X-S incluye cuatro puertos de enlace ascendente 10/100/1000Mb Ethernet, dos puertos de enlace
ascendente 10Gb y dos puertos Stackwise Plus.
● El switch Cisco CBS 3032 incluye cuatro puertos de enlace ascendente 10/100/1000Mb Ethernet.
Los dos compartimientos opcionales admiten las opciones de módulo siguientes:
● Módulos de transceptor 10Gb Cisco X2 (solo CBS 3130X-S)
● Módulos de convertidor Cisco TwinGig
Los tres switches incluyen un conector de la consola RJ-45 para la administración de switches. 16 conectores Ethernet internos de Gb se
vinculan a los blades del gabinete. Para obtener información adicional sobre el módulo de switches Ethernet de Cisco CBS, consulte la
documentación que se incluye con el módulo.
