1
7

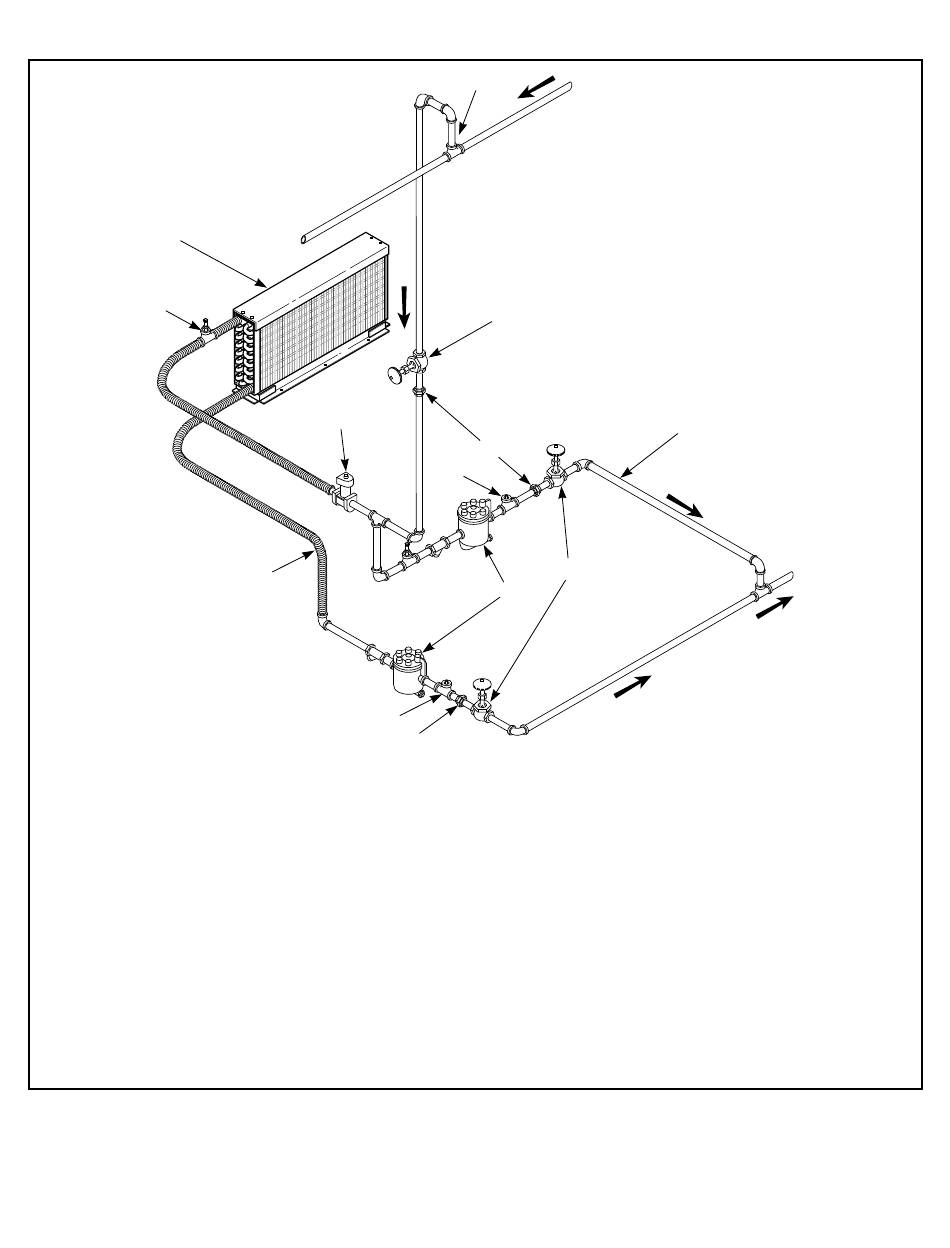

NOTA: Consulte la Tabla 27 para las dimensiones de las tuberías de vapor. La tubería debe dimensionarse se-
gún la longitud de los tramos y el número de codos.
1. Serpentín de vapor
2. Tubo vertical de subida de 300 mm [12 pulgadas]
3. Línea de retorno de condensado desde la línea de suministro
4. Válvula de corte
5. Válvula de retención
6. Purgador de condensado con filtro integrado
7. Válvula reguladora de vacío (opcional)
8. Se recomienda una entrada de 460 mm [18 pulgadas] (que no esté situada por encima de la salida)
9. Válvula de solenoide (suministrada con la máquina)
10. Unión
11. Retorno
12. Suministro
©
Alliance Laundry Systems LLC – PROHIBIDO COPIAR o TRANS-
MITIR
9
8
5
10
Figura 27
12
2
4
10
5
4
6
101
Requisitos de vapor
3
11
TMB2646N_SVG
N.º de pieza: 70458301ESR16
